4.1 2D-Ansicht – Hauptbildschirm
Wenn Sie das Programm starten, werden zunächst die Sensoren verbunden (siehe vorhe-
riges Kapitel) und der Hauptbildschirm mit einer leeren Messung wird geöffnet.

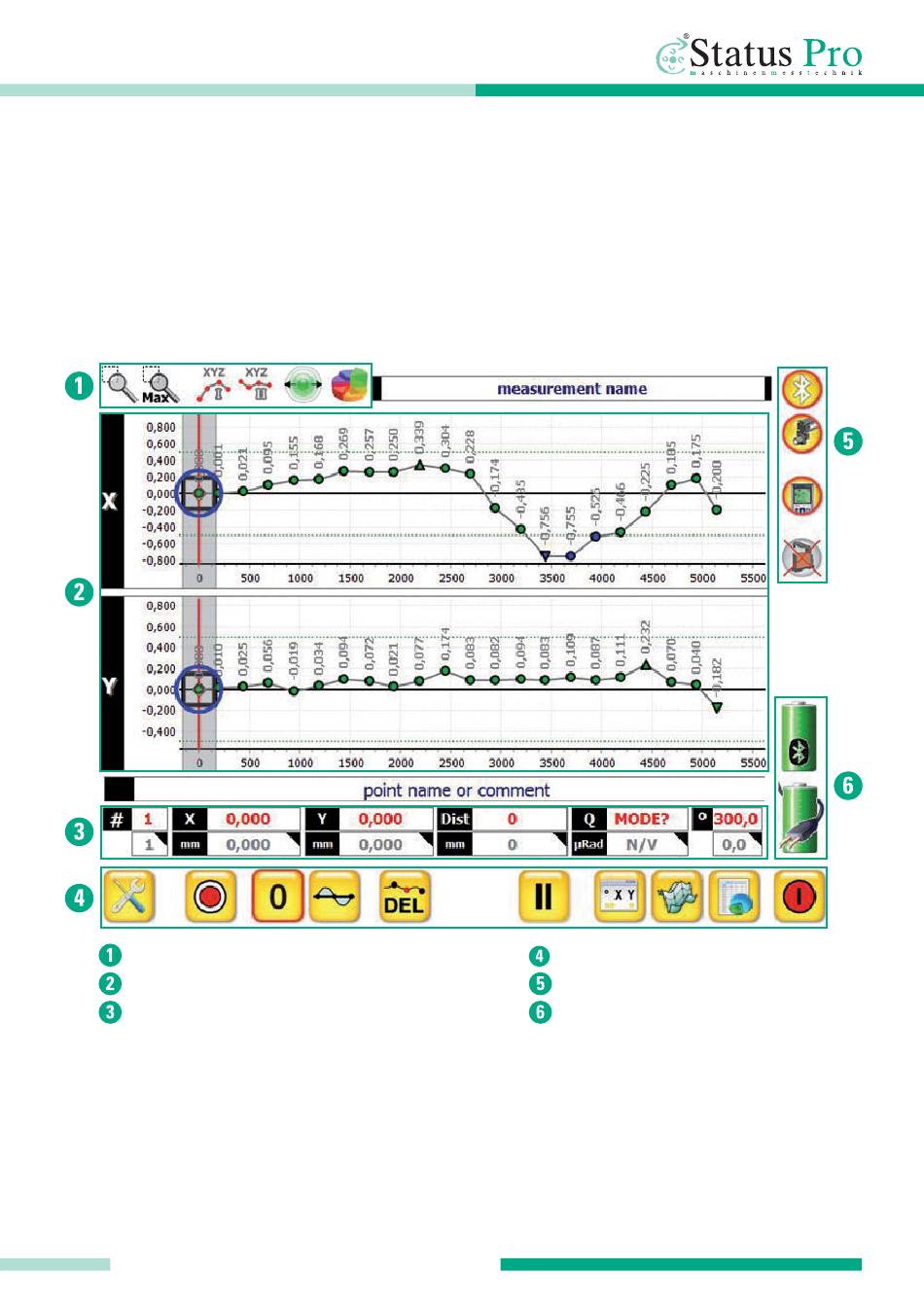

Ansichtssteuerung
Grafikdarstellungen für X und Y Achse
Messwerte
Das Beschriftungsfeld am oberen Bildschirmrand („Measurement name") stellt den
Messungsnamen dar. Das Beschriftungsfeld unter den Grafikfenstern („point name or
comment") ist ein Name oder Kommentar zu dem ausgewählten Punkt. Beide Felder kön-
nen editiert werden, indem sie angeklickt werden.
– ProLine ® v3 Bedienungsanleitung
Status Pro
Hauptleiste
Statusanzeige
Batterieanzeige
