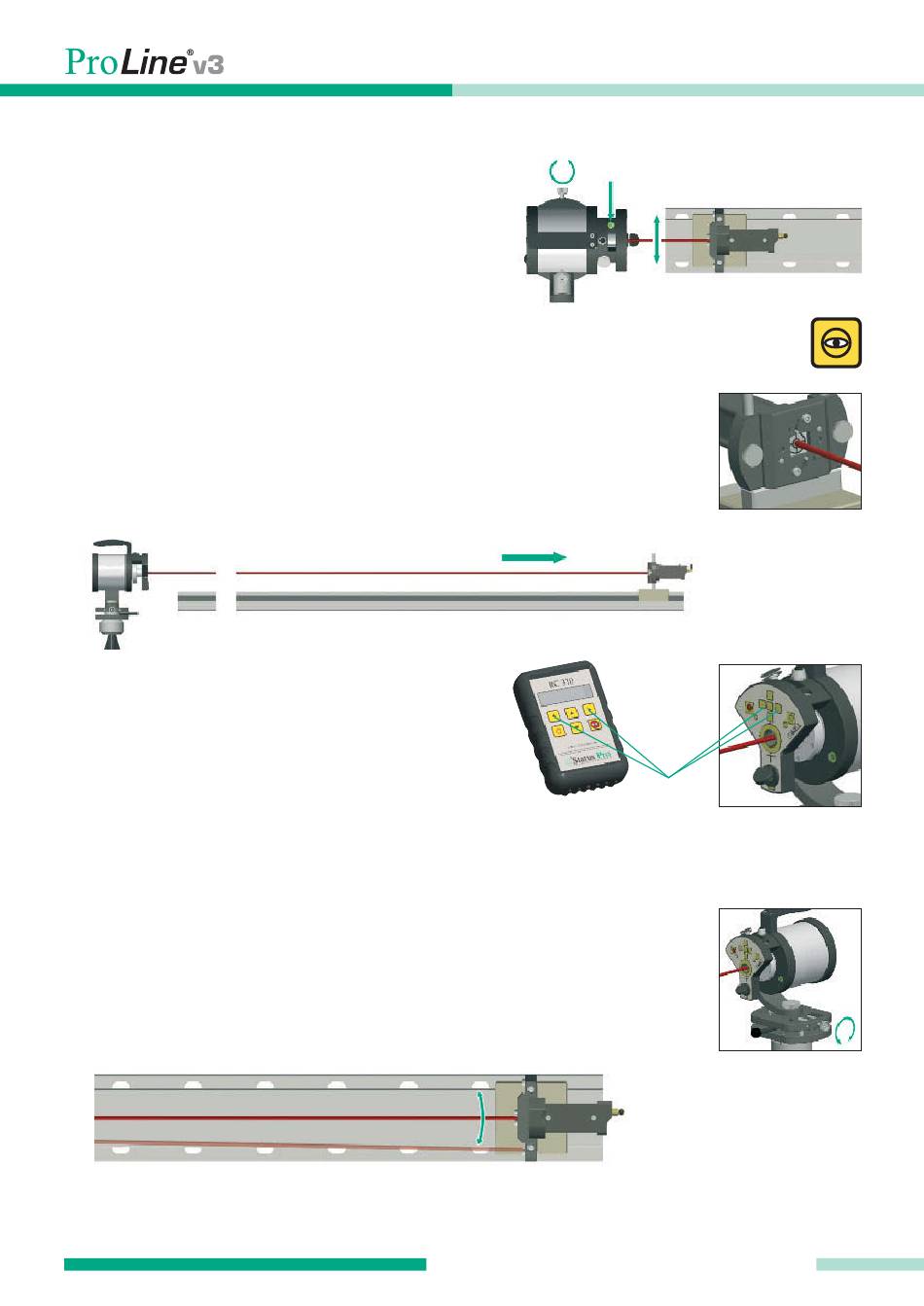

Höhenverstellen des Stativs grob auf das
Sensorfenster aus und nivellieren Sie grob
über den Dreh-und Schwenkadapter und
die Libellen am Laser.
4) Bei Vermessung unter nivelliertem Laserstrahl
aktivieren Sie die Nivelliertaste des T330.
Der Laserstrahl wird nun in der Höhe nivelliert.
Soll die Führungsbahn nicht nivelliert werden, muss die Höhe auch manuell
wie die Seite ausgerichtet werden (siehe folgende Anweisungen).
5) Richten Sie mit Hilfe der Feinverstellungen an Stativ und Dreh-und
Schwenkadapter den Laserstrahl auf Sensormitte aus: Höhe: Stativ,
Seite: Verschiebeschlitten des Dreh- und Schwenkadapters.
6) Verschieben Sie nun den R5XX an das Ende der Führungsbahn.
7) Richten Sie den Laserstrahl über die
Pfeiltasten auf dem T330 oder besser über die
Fernbedienung RC310 in der Seite (und Höhe)
erneut auf das Sensorfenster ein.
Wiederholen Sie die Punkte 5 – 7:
– Versatz über Stativ und Dreh-und Schwenkadapter einstellen an
vorderster Position
– Winkel über Pfeiltasten einstellen an hinterster Position)
bis der Laserstrahl an beiden Positionen im Zentrum des
Sensorfensters ist.
10
– ProLine ® v3 Bedienungsanleitung
