SYSTEMAUFBAU
2.3 Aufbau T250 mit R540 / R545
Zur Verwendung eines R545 Receivers mit dem T250, wird der Laserstrahl sowohl in Seite
als auch in Höhe zum Messobjekt ausgerichtet und beide Achsen gleichzeitig gemessen.
Der T250 bietet durch seine Verstellmöglichkeiten eine schnelle und exakte Ausrichtung.

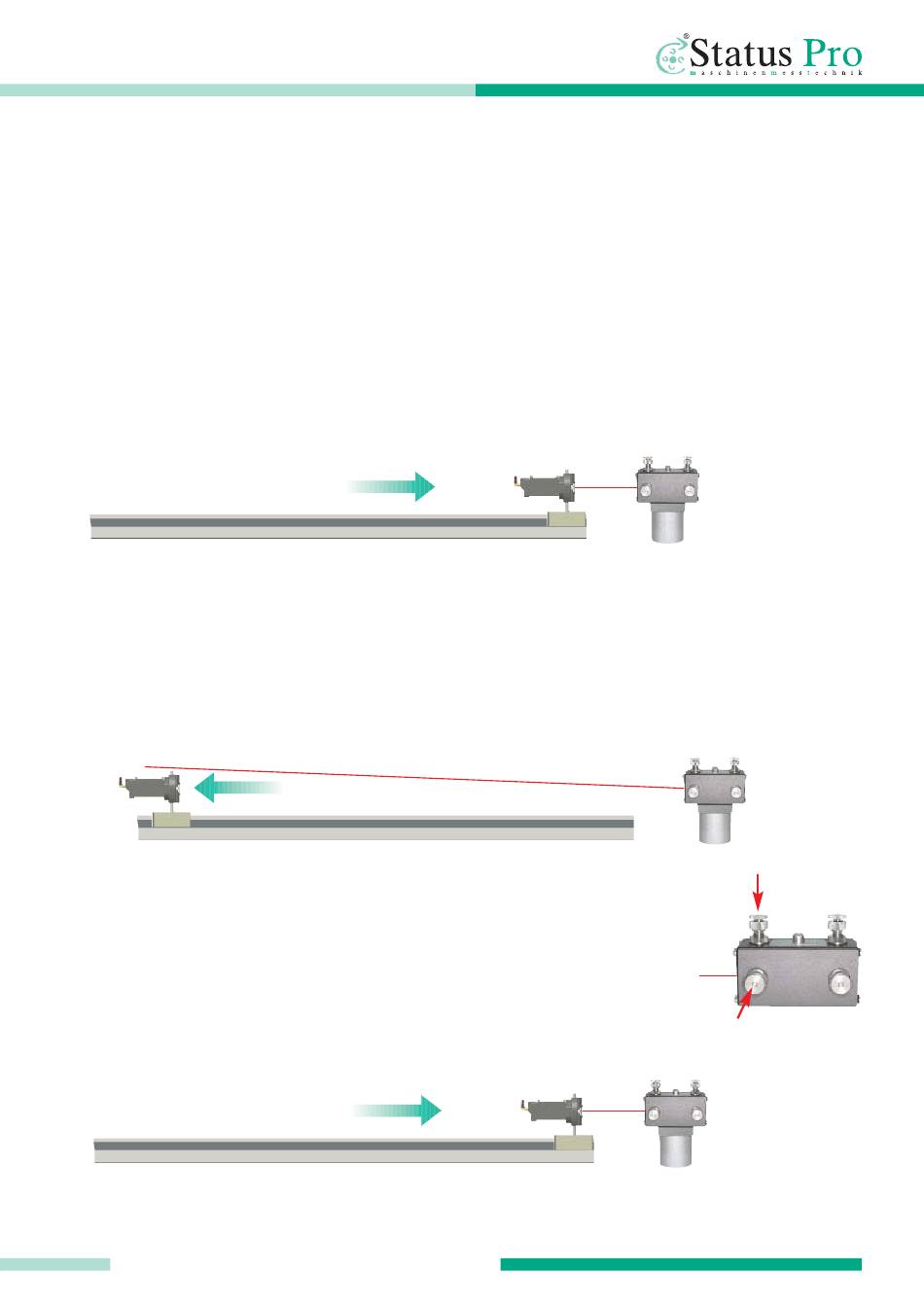

Einrichten des Laserstrahls
1) Montieren Sie den T250 auf einem Stativ oder sonstiger Adaptionsvorrichtung
vor der Führungsbahn.
2) Stellen Sie die Stromversorgung des T250 her und positionieren Sie den Empfänger auf
der Führungsbahn an vorderster Position zum T250.
3) Richten Sie den Laserstrahl über die Adaption (Stativ) in Höhe und Seite grob auf
Empfängermitte aus.
4) Schieben Sie den Empfänger ans Ende der Führungsbahn.
5) Stellen Sie über die vorderen Stellschrauben (X1 / Y1) den Winkel
so ein, dass der Laserstrahl wieder auf die Empfängermitte auftrifft.
6) Schieben Sie den Empfänger erneut an vorderste Position.
– ProLine ® v3 Bedienungsanleitung
Status
Pro
11
