Schweißpolaritäten
Bitte beachten Sie vor dem Schweißbeginn immer die korrekten Schweißpolaritäten für den
jeweiligen Schweißprozess. Achten Sie auch auf einen festen Sitz der Kabel in den Buchsen
des Geräts, damit der Schweißstrom störungsfrei fließen kann.

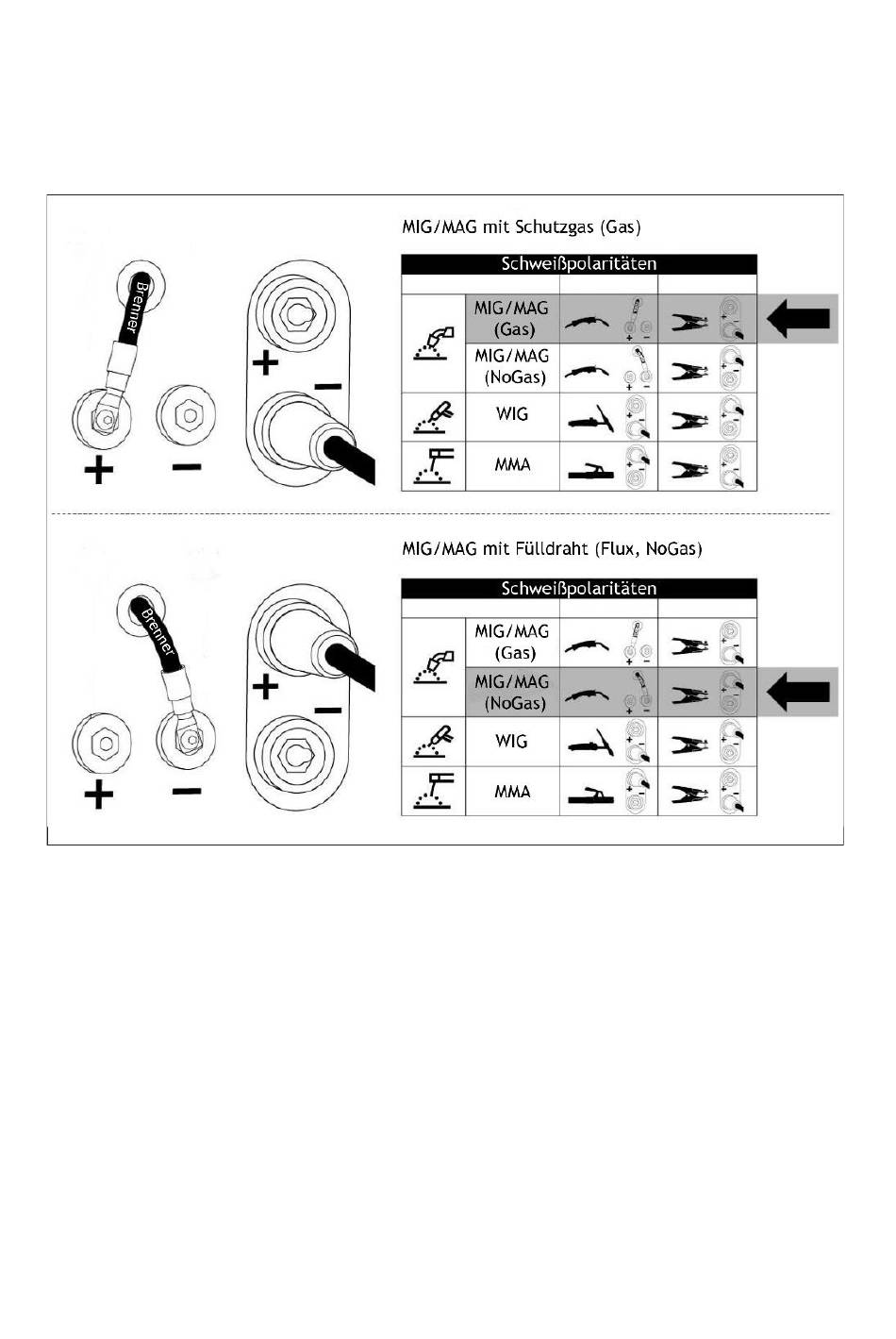

Dies ist eine schematische Darstellung. Das Kabel „Brenner" entspricht dem Umpolkabel
(12). Das Kabel in den Buchsen entspricht hier dem Massekabel. Es wird beim
Fülldrahtbetrieb von Minus auf Plus umgepolt.
MIG/MAG Schweißen
Gerät schweißbereit vorbereiten
Im Lieferzustand ist das Gerät mit einem 3 m MAG-Brenner ausgestattet. Dieser Brenner
und das Gerät haben einen Euro-Zentralanschluss, was das Montieren und Austauschen des
Brenners enorm vereinfacht.
Verbinden Sie den Brenner mit dem Gerät am Euro-Zentralanschluss (11).
Entscheiden Sie, welches Material Sie verschweißen möchten. Das Gerät hat eine 0,6 mm
und 0,8 mm Vorschubrolle eingebaut. Je nach Bedarf setzen Sie die Rolle am
Drahtvorschub entsprechend ein (Werte sind seitlich auf der Rolle eingestanzt). Lösen Sie
die oben sitzende Rändelschraube für die Andruckfeder und drehen Sie die Schutzkappe
heraus. Ziehen Sie dann die Vorschubrolle ab und drehen sie um. Danach die Schutzkappe
14
