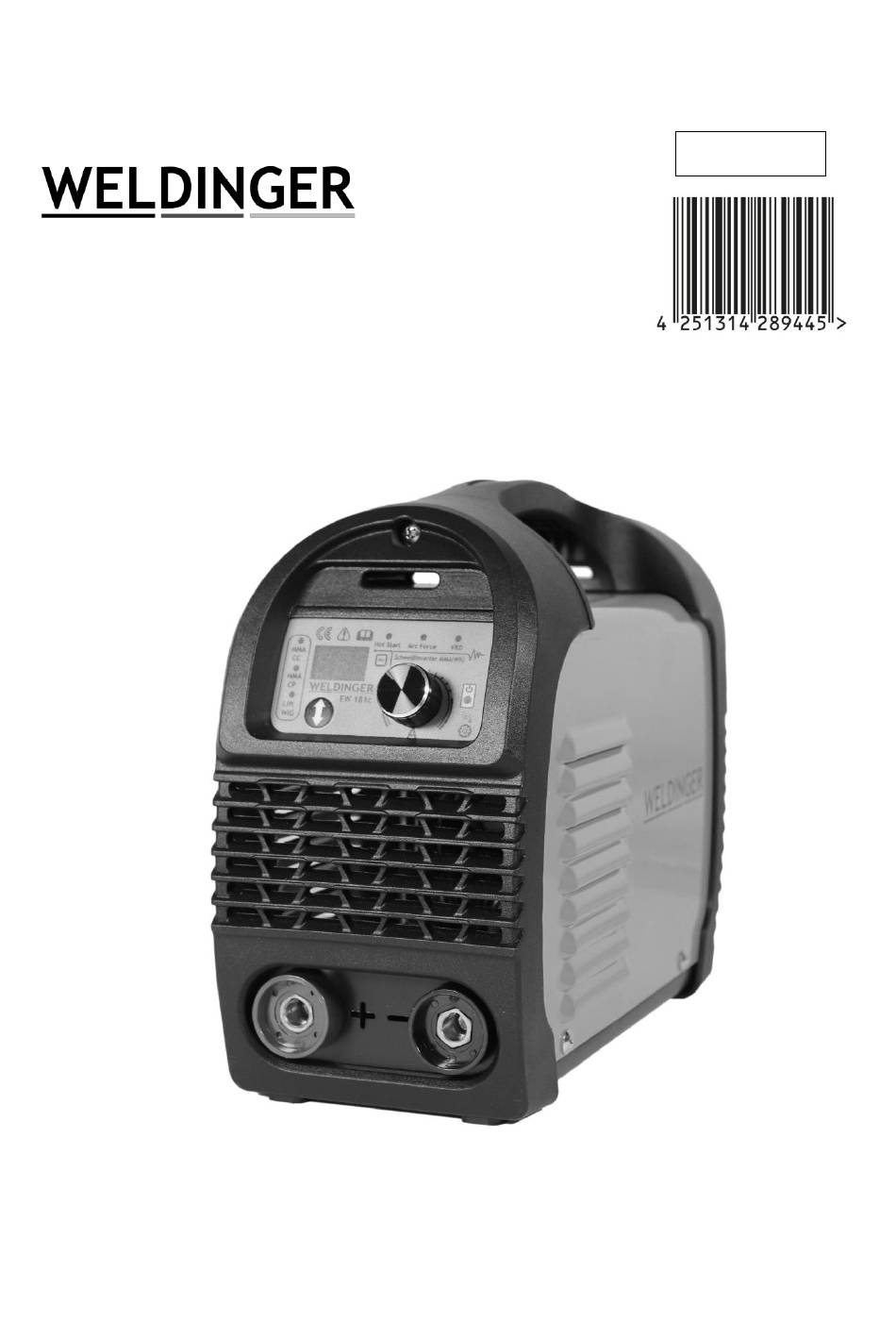

- Seite 1 6181-3#A Bedienungsanleitung WELDINGER EW 181c Elektroden-/WIG-Schweißgerät 180 A Lieferumfang: Schweißinverter EW 181c 4 m Massekabel 4 m Elektrodenkabel...
- Seite 2 Sicherheitshinweise für WELDINGER Schweißgeräte vor Inbetriebnahme Dieses WELDINGER-Schweißgerät wurde sorgfältig nach den anerkannten Normen gebaut. Dennoch können beim Umgang mit ihm gefährliche Situationen auftreten, wenn diese Bedienungsanleitung nicht genau befolgt wird. Diese Sicherheitshinweise dienen ihrer persönlichen Sicherheit und der Vermeidung von Schäden am Gerät. Lesen Sie deshalb diese Anleitung genau durch und befolgen Sie die Sicherheitshinweise, wenn Sie mit dem Schweißgerät arbeiten.
- Seite 3 Schweißverfahren abgestimmte Schweißerhandschuhe mit Stulpen in unterschiedlichen Ausführungen und Größen im Angebot. Schutz vor elektrischen Gefahren Benutzen Sie das Gerät nur in sauberer und gegen Nässeeinwirkung geschützter Umgebung. Gerät nicht bei erhöhter Feuchtigkeit (Regen/Schnee) benutzen. Eindringende Nässe kann zu Stromschlägen und zu Schäden am Gerät führen. Schweißgeräte, die wechselweise Gleich- oder Wechselstrom bereitstellen können, müssen nach EN-60974-1 und BGI 534 mit „S“...
- Seite 4 Es dürfen keine Schweißarbeiten an Behältern durchgeführt werden, die Gase, Treibstoffe, Mineralöle oder andere leichtentzündlichen Substanzen enthalten oder enthalten haben. Explosionsgefahr! Schutz vor Brandgefahr Beim Schweißen kann es wegen der hohen Temperatur des Lichtbogens und fliegender, geschmolzener Metallspritzer zu erhöhter Brandgefahr kommen. Halten Sie den Arbeitsplatz jederzeit frei von leichtentzündlichen und brennbaren Stoffen.
- Seite 5 Bewertung der Arbeitsumgebung Berücksichtigen Sie mögliche elektromagnetische Störquellen in der Umgebung: Netzzuleitungen, Steuerleitungen, Telekommunikations- und andere Signalleitungen in der unmittelbaren Umgebung des Schweißplatzes Rundfunkempfänger und Fernsehgeräte Computer, Tablets, Smartphones, Smartwatches oder andere Einrichtungen Schutz von Menschen mit Herzschrittmacher oder Hörgerät Mess- oder Kalibriereinrichtungen Überprüfen Sie die Störfestigkeit anderer elektrischer Einrichtungen in der Umgebung und stellen sie die Verträglichkeit sicher.
- Seite 6 Sicherheitsmaßnahmen treffen kann. Wird eine der untenstehenden Prüfungen nicht erfüllt, darf das Gerät erst nach Instandsetzung und erneuter Prüfung wieder in Betrieb genommen werden. Wenden Sie sich in allen Service-Angelegenheiten an den Kundendienst von HausundWerkstatt24. Wartung/Reinigung Die Wartung beinhaltet eine gründliche Reinigung der Bauteile und eine Inspektion. Der Zyklus hängt vom Nutzungsgrad und von den Arbeitsplatzbedingungen ab.
- Seite 7 und Prüfung“ entsprechend der Betriebssicherheitsverordnung. Diese international gültige Norm ist spezifisch für Lichtbogenschweißgeräte. Wegen der besonderen Gegebenheiten bei Inverter-Lichtbogenschweißgeräten sind nicht alle Prüfgeräte zur Prüfung nach VDE 0702 in vollem Umfang verwendbar. Geeignete Prüfmittel und Messgeräte entsprechen VDE 0404-2, die den Frequenzgang nach DIN EN 61010-1 Anhang A - Messschaltung A1 bewerten.
- Seite 8 Netzstromkreis gegen Schweißstromkreis und Elektronik: 5 M Ω Schweißstromkreis und Elektronik gegen Schutzleiterkreis (PE): 2,5 M Ω Netzstromkreis gegen Schutzleiterkreis (PE): 2,5 M Ω Messen des Ableitstroms (Schutzleiter- und Berührungsstrom) Anmerkung: Auch wenn die Ableitstrommessung laut Norm nur alternativ zur Isolationswiderstandsmessung ist, empfehlen wir besonders nach Reparaturen, immer beide Messungen durchzuführen.
- Seite 9 Die fünfjährige WELDINGER-Garantie gilt ausschließlich für elektronische Schweißgeräte, Plasmaschneider, Filterkassetten für Schweißhelme, Flüsterkompressoren und Elektrowerkzeuge der Marke WELDINGER, die ab dem 11.11.2020 durch HuW24 e.K. ausgeliefert worden sind. Für alle Geräte, die bis zum 10.11.2020 von HuW24 e.K. ausgeliefert wurden, gilt die bisherige Gewährleistung von zwei Jahren.
- Seite 10 7. Nachlieferungsbefugnis. HuW24 e.K. ist berechtigt, anstelle der Reparatur ein neues Gerät zu liefern. 8. Ersetzungsbefugnis bei Auslaufmodellen. Wird ein baugleiches Gerät zum Zeitpunkt der Geltendmachung des Garantiefalls von HuW24 e.K. nicht mehr vertrieben, so ist HuW24 e.K. berechtigt, dem Kunden in Erfüllung seines Garantieanspruchs ein den technischen Anforderungen des Geräts voll entsprechendes, gleichwertiges oder höherwertiges, nicht baugleiches Gerät zu liefern.
- Seite 11 Bedienungsanleitung WELDINGER Schweißgerät EW 181c Wir freuen uns, dass Sie sich für ein WELDINGER Markengerät der Firma DINGER Germany GmbH entschieden haben und danken Ihnen für das entgegengebrachte Vertrauen. Bitte lesen Sie diese Betriebsanleitung vor Inbetriebnahme sorgfältig durch.
-
Seite 12: Elektrodenschweißen (Mma)
Übersicht Frontpanel 1. Auswahl-LEDs Schweißmodi MMA-CC, MMA-CP, Lift-WIG 2. Auswahlknopf für Schweißmodi 3. Multifunktionsdisplay 4. LEDs Hilfsfunktionen Hot Start, Arc Force, VRD 5. LED Betriebsbereitschaft 6. Multifunktionsknopf für Schweißstromregelung, Einstellung Hot Start, Arc Force, VRD, sowie zum Ein- und Ausschalten des Inverters Elektrodenschweißen (MMA) Anschluss und Hinweise Verbinden Sie das Netzkabel mit der Steckdose. - Seite 13 Am Multifunktionsknopf stellen Sie den benötigten Schweißstrom ein. Als Richtwerte für das Schweißen von Stahl können gelten: Elektrodendurchmesser 3,25 in mm Stromstärke in A 40-80 60-100 80-120 90-150 130-180 Schalten Sie das Gerät ein, indem Sie Knopf (6) für 1-2 Sekunden gedrückt halten. Der laufende Lüfter und die Betriebs-LED (5) signalisieren Betriebsbereitschaft.
-
Seite 14: Wig-Schweißen
Kompatible Brenner Bitte verwenden Sie WIG-Brenner mit 9 mm Stromkupplung, Gasregulierventil am Griff und separat geführtem Gasanschluss. Das Schutzgas wird nicht über das Gerät gesteuert, sondern direkt am Druckregler entnommen. Wir empfehlen unseren WELDINGER WIG SR17 V-Brenner (Art.-Nr. 5603). Vorbereitung Wolframnadel konzentrisch und axial zuspitzen (Längsanschliff!). - Seite 15 WIG-Schweißvorgang beenden Ziehen Sie kurz den Brenner vom Werkstück weg, der Lichtbogen erlischt. Führen Sie den Brenner sofort wieder in die Nähe des Schmelzbades, um es mit dem noch ausströmenden Gas vor Oxidation zu schützen. Nach Erkalten des Schmelzbades die Gaszufuhr am Ventil des Brenners schließen.
- Seite 16 Störungen des Schweißinverters und deren Beseitigung Störung mögliche Ursache Lampe Hauptschalter leuchtet nicht keine Netzspannung vorhanden keine Lüftergeräusche Netzsicherungen überprüfen (FI-Schalter) Netzanschlussleitung oder Verlängerungsschnur defekt Hauptschalter defekt Thermo-Kontrolllampe leuchtet Gerät überhitzt/ Einschaltdauer überschritten, geben Sie dem Gerät Zeit zum Abkühlen Lüfter defekt Gerätelüftung durch Staub beeinträchtigt (Wartung vornehmen)
- Seite 17 Vorgang zu beenden, und starten Sie das Gerät neu. Achtung: Einige der o.g. Maßnahmen dürfen nur von geschultem Fachpersonal oder von unserem technischen Kundendienst durchgeführt werden! Technische Daten WELDINGER EW 181c Inverter TYP IGBT-Inverter Spannung 1 Phase 230V 50/60Hz Höchststrom...
-
Seite 18: Eu-Konformitätserklärung
Hersteller: DINGER Germany GmbH • Am Bahndamm 15 • D-16515 Oranienburg • www.dinger-germany.com. EU-Konformitätserklärung: Wir erklären, dass dieses Produkt Elektroden- und WIG-Schweißinverter EW 181c mit folgenden Richtlinien übereinstimmt: EU-Richtlinie über elektromagnetische Verträglichkeit 2014/30/EU EU-Niederspannungsrichtlinie 2014/35/EU Die Fertigung erfolgte unter Beachtung der folgenden Normen: DIN EN 60974-1:2013-06 (VDE 0544-1:2013-06) - Schweißstromquellen... - Seite 19 Original WELDINGER Schweißzubehör erhalten Sie im Shop von www.hausundwerkstatt24.de: WIG-Zubehör Wolframelektroden 175 mm Elektrodentyp Durchmesser (mm) Artikelnummer Artikelnummer 1 Stück 10 Stück 601-1001 601-1010 601-1601 601-1610 WT-20 rot 601-2001 601-2010 601-2401 601-2410 601-3201 601-3210 602-1001 602-1010 602-1601 602-1610 WL-15 gold...
- Seite 20 1191-16 9648-3 9656-16 Edelstahl V2A 1191-20 9648-4 9656-20 308L 1191-24 9648-5 9656-24 1191-32 9648-6 9656-32 1191-40 9648-7 9656-40 1191-50 9648-8 9656-50 Sortimentsbox 1,6/2,0 mm 9648-999 2 kg (2x1 kg) Schweißdraht Durchmesser mm Artikelnummer 1,0 kg 318-10 318-12 318-16 Edelstahl V4A 318-20 318-24 318-32...
- Seite 21 Schweißelektroden Elektrodentyp Durchmesser/ Artikelnummer Für Material Packungsgröße Länge mm Universal RC 11 1,6x250 2540+ 10 Stück, 0,5, 1 rutil oder 2,5 kg Unlegierter, 2,0x300 2537+ legierter, 1 oder 4 kg 2,5x350 2538+ verzinkter Stahl 3,25x350 2539+ Sortiment RC 11 2,0/2,5/3,25 3736 30x 2,0x300 mm, 60x 2,5x350 mm,...
