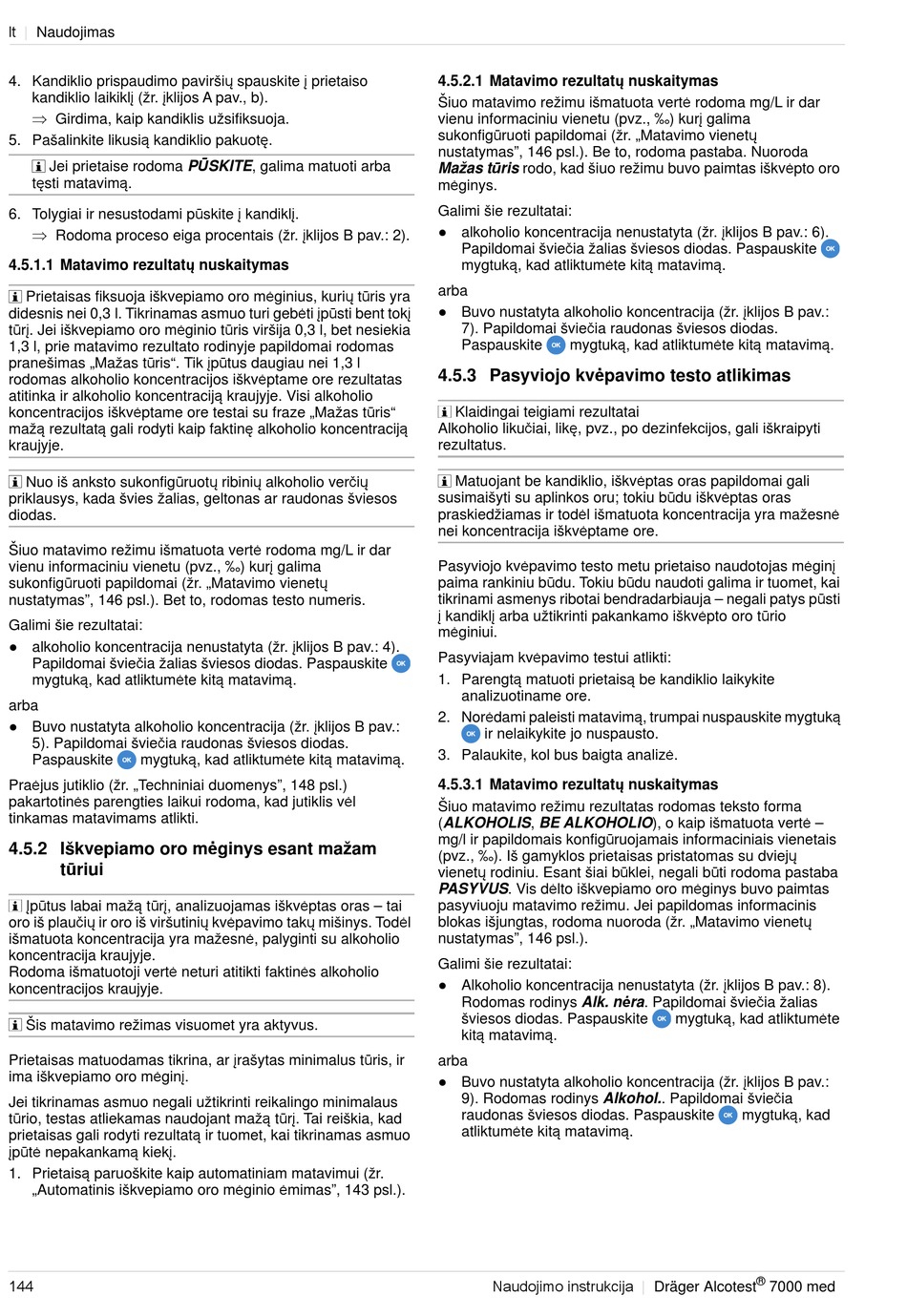

Dräger Alcotest 7000 med Gebrauchsanweisung Seite 144

lt |
Naudojimas
4. Kandiklio prispaudimo paviršių spauskite į prietaiso
kandiklio laikiklį (žr. įklijos A pav., b).
 Girdima, kaip kandiklis užsifiksuoja.
5. Pašalinkite likusią kandiklio pakuotę.
Jei prietaise rodoma PŪSKITE, galima matuoti arba
tęsti matavimą.
6. Tolygiai ir nesustodami pūskite į kandiklį.
 Rodoma proceso eiga procentais (žr. įklijos B pav.: 2).
4.5.1.1 Matavimo rezultatų nuskaitymas
Prietaisas fiksuoja iškvepiamo oro mėginius, kurių tūris yra
didesnis nei 0,3 l. Tikrinamas asmuo turi gebėti įpūsti bent tokį
tūrį. Jei iškvepiamo oro mėginio tūris viršija 0,3 l, bet nesiekia
1,3 l, prie matavimo rezultato rodinyje papildomai rodomas
pranešimas „Mažas tūris". Tik įpūtus daugiau nei 1,3 l
rodomas alkoholio koncentracijos iškvėptame ore rezultatas
atitinka ir alkoholio koncentraciją kraujyje. Visi alkoholio
koncentracijos iškvėptame ore testai su fraze „Mažas tūris"
mažą rezultatą gali rodyti kaip faktinę alkoholio koncentraciją
kraujyje.
Nuo iš anksto sukonfigūruotų ribinių alkoholio verčių
priklausys, kada švies žalias, geltonas ar raudonas šviesos
diodas.
Šiuo matavimo režimu išmatuota vertė rodoma mg/L ir dar
vienu informaciniu vienetu (pvz., ‰) kurį galima
sukonfigūruoti papildomai (žr. „Matavimo vienetų
nustatymas", 146 psl.). Bet to, rodomas testo numeris.
Galimi šie rezultatai:
● alkoholio koncentracija nenustatyta (žr. įklijos B pav.: 4).
Papildomai šviečia žalias šviesos diodas. Paspauskite
mygtuką, kad atliktumėte kitą matavimą.
arba
● Buvo nustatyta alkoholio koncentracija (žr. įklijos B pav.:
5). Papildomai šviečia raudonas šviesos diodas.
Paspauskite mygtuką, kad atliktumėte kitą matavimą.
Praėjus jutiklio (žr. „Techniniai duomenys", 148 psl.)
pakartotinės parengties laikui rodoma, kad jutiklis vėl
tinkamas matavimams atlikti.
4.5.2 Iškvepiamo oro mėginys esant mažam
tūriui
Įpūtus labai mažą tūrį, analizuojamas iškvėptas oras – tai
oro iš plaučių ir oro iš viršutinių kvėpavimo takų mišinys. Todėl
išmatuota koncentracija yra mažesnė, palyginti su alkoholio
koncentracija kraujyje.
Rodoma išmatuotoji vertė neturi atitikti faktinės alkoholio
koncentracijos kraujyje.
Šis matavimo režimas visuomet yra aktyvus.
Prietaisas matuodamas tikrina, ar įrašytas minimalus tūris, ir
ima iškvepiamo oro mėginį.
Jei tikrinamas asmuo negali užtikrinti reikalingo minimalaus
tūrio, testas atliekamas naudojant mažą tūrį. Tai reiškia, kad
prietaisas gali rodyti rezultatą ir tuomet, kai tikrinamas asmuo
įpūtė nepakankamą kiekį.
1. Prietaisą paruoškite kaip automatiniam matavimui (žr.
„Automatinis iškvepiamo oro mėginio ėmimas", 143 psl.).
144
4.5.2.1 Matavimo rezultatų nuskaitymas
Šiuo matavimo režimu išmatuota vertė rodoma mg/L ir dar
vienu informaciniu vienetu (pvz., ‰) kurį galima
sukonfigūruoti papildomai (žr. „Matavimo vienetų
nustatymas", 146 psl.). Be to, rodoma pastaba. Nuoroda
Mažas tūris rodo, kad šiuo režimu buvo paimtas iškvėpto oro
mėginys.
Galimi šie rezultatai:
● alkoholio koncentracija nenustatyta (žr. įklijos B pav.: 6).
Papildomai šviečia žalias šviesos diodas. Paspauskite
mygtuką, kad atliktumėte kitą matavimą.
arba
● Buvo nustatyta alkoholio koncentracija (žr. įklijos B pav.:
7). Papildomai šviečia raudonas šviesos diodas.
Paspauskite mygtuką, kad atliktumėte kitą matavimą.
4.5.3 Pasyviojo kvėpavimo testo atlikimas
Klaidingai teigiami rezultatai
Alkoholio likučiai, likę, pvz., po dezinfekcijos, gali iškraipyti
rezultatus.
Matuojant be kandiklio, iškvėptas oras papildomai gali
susimaišyti su aplinkos oru; tokiu būdu iškvėptas oras
praskiedžiamas ir todėl išmatuota koncentracija yra mažesnė
nei koncentracija iškvėptame ore.
Pasyviojo kvėpavimo testo metu prietaiso naudotojas mėginį
paima rankiniu būdu. Tokiu būdu naudoti galima ir tuomet, kai
tikrinami asmenys ribotai bendradarbiauja – negali patys pūsti
į kandiklį arba užtikrinti pakankamo iškvėpto oro tūrio
mėginiui.
Pasyviajam kvėpavimo testui atlikti:
1. Parengtą matuoti prietaisą be kandiklio laikykite
analizuotiname ore.
2. Norėdami paleisti matavimą, trumpai nuspauskite mygtuką
ir nelaikykite jo nuspausto.
3. Palaukite, kol bus baigta analizė.
4.5.3.1 Matavimo rezultatų nuskaitymas
Šiuo matavimo režimu rezultatas rodomas teksto forma
(ALKOHOLIS, BE ALKOHOLIO), o kaip išmatuota vertė –
mg/l ir papildomais konfigūruojamais informaciniais vienetais
(pvz., ‰). Iš gamyklos prietaisas pristatomas su dviejų
vienetų rodiniu. Esant šiai būklei, negali būti rodoma pastaba
PASYVUS. Vis dėlto iškvepiamo oro mėginys buvo paimtas
pasyviuoju matavimo režimu. Jei papildomas informacinis
blokas išjungtas, rodoma nuoroda (žr. „Matavimo vienetų
nustatymas", 146 psl.).
Galimi šie rezultatai:
● Alkoholio koncentracija nenustatyta (žr. įklijos B pav.: 8).
Rodomas rodinys Alk. nėra. Papildomai šviečia žalias
šviesos diodas. Paspauskite
kitą matavimą.
arba
● Buvo nustatyta alkoholio koncentracija (žr. įklijos B pav.:
9). Rodomas rodinys Alkohol.. Papildomai šviečia
raudonas šviesos diodas. Paspauskite
atliktumėte kitą matavimą.
Naudojimo instrukcija
mygtuką, kad atliktumėte
mygtuką, kad
|
®
Dräger Alcotest 7000 med
