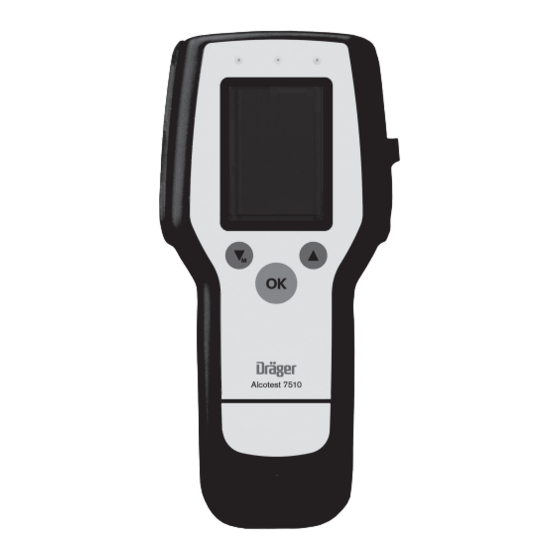

Dräger Alcotest 7510 Gebrauchsanweisung
  1. Anleitungen
  2. Marken
  3. Dräger Anleitungen
  4. Autozubehör
  5. Dräger Alcotest 7510
  6. Gebrauchsanweisung

Dräger Alcotest 7510 Gebrauchsanweisung

Vorschau anzeigen Andere Handbücher für Alcotest 7510:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Dräger Alcotest
Atemalkohol-Messgerät
Breath Alcohol Monitor
i
®
7510
Gebrauchsanweisung
de
3
Instructions for Use
en
29

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dräger Alcotest 7510

Inhaltszusammenfassung für Dräger Alcotest 7510

  • Seite 1 Gebrauchsanweisung 3 Instructions for Use 29 ® Dräger Alcotest 7510 Atemalkohol-Messgerät Breath Alcohol Monitor...

  • Seite 3: Inhaltsverzeichnis

    Passive Probenahme ........18 Manuelle Probenahme ....... . . 18 Dräger Alcotest 7510...

  • Seite 4: Zu Ihrer Sicherheit

    Gefahrlose Kopplung mit elektrischen Geräten Elektrische Kopplung mit Geräten, die nicht in dieser Gebrauchsanweisung erwähnt sind, nur nach Rücksprache mit den Herstellern oder einem Sachverständigen. Kein Betrieb in explosionsgefährdeten Bereichen Das Gerät ist nicht für den Betrieb in explosionsgefährdeten Bereichen zugelassen. Dräger Alcotest 7510...

  • Seite 5: Verwendungszweck

    7510 Atemalkohol-Messgerät zur schnellen Ermittlung der Alkoholisie- rung von Personen durch Messung der Atemalkohol- konzentration. Für den mobilen, netzunabhängigen Betrieb. Das Alcotest 7510 kann werkseitig mit folgenden Optionen ausgerüstet werden: 11:53:47 04.12.17 Betrieb mit Lithium-Ionen-Akkus. Vorteil: hohe Energiedichte, dadurch ist eine hohe Anzahl von Messungen möglich, auch über dem gesamten Einsatz-Tempera-...

  • Seite 6: Was Ist Was

    Was ist was? Was ist was? Lieferumfang 1a Messgerät: Dräger Alcotest 7510 Mundstückaufnahme rechts oder links 2a Mundstücke "Standard" mit Rückatem- sperre, oder ohne Rückatemsperre, 3 Stück oder 1b Messgerät: Dräger Alcotest 7510 Mundstückaufnahme von oben 2b Mundstücke "Classic" mit Rückatem- sperre, oder ohne Rückatemsperre,...

  • Seite 7: Messgerät

    Mundstückaufnahme rechts oder links - Taste (AUF) 11:53:47 - Taste (EIN/AUS, Bestätigen) 04.12.17 Öffnung akustischer Alarmgeber Ladekontakte und Ladeanschluss (Klinkenstecker) Alcotest 7510 USB-Anschluss - Taste (AB/MENÜ) 10 Infrarot-Schnittstelle 11 LED rot, gelb und grün Alcotest 7510 00333245 Dräger Alcotest 7510...

  • Seite 8: Handschlaufe Installieren

    Gerät für den Betrieb vorbereiten Anzeige, Symbole und Tasten Der Atemalkohol-Messwert wird in der Grundeinstellung des Gerätes Dräger Alcotest 7510 wird betriebsbereit und werksseitig kalibriert in der Einheit mg/L angegeben. Das Gerät kann auf alle gängigen ausgeliefert. Messeinheiten umgestellt werden, siehe Technisches Handbuch Ist das Kalibrierdatum abgelaufen.
  • Seite 9 Datenspeicher ist zu 100 % voll und wird mit neuen Daten überschrieben GPS-System aktiv (nur bei Geräten mit GPS-System) Batterie bzw. Ladezustand des Akkus: voll Batterie bzw. Ladezustand des Akkus: voll Batterie bzw. Ladezustand des Akkus: voll Batterie bzw. Ladezustand des Akkus: leer Dräger Alcotest 7510...

  • Seite 10: Ein- Und Ausschalten

    Gerät kalibrieren lassen (siehe “Störung,  00923996_01_de Ursache, Abhilfe” auf Seite 17). OIML_00633245 Ausschalten 11:53:47 04.12.2017 - Taste gedrückt halten.  Das Gerät schaltet sich nach ca. 2 Sekunden ab. Alcotest 7510 Abschaltg. in 2 sek. 00823996_01_de Dräger Alcotest 7510...

  • Seite 11: Mundstück Aufsetzen

    Schnelles Ein- und Ausatmen durch den Mund ist zu vermeiden. Die Testperson muss in der Lage sein, das erforderliche Mindesta- temvolumen (Standardeinstellung 1,2 L) abzugeben. Der Atem- strom muss hierbei für eine vorgegebene Mindestblaszeit (Standardeinstellung 2 Sekunden) anliegen. A7510_MP Dräger Alcotest 7510...

  • Seite 12: Dateneingabe Vor Bzw. Nach Der Messung

    2 ghi GHI 3 jkl Mit der - und - Taste die Gruppe  auswählen, die den gewünschte Zahl oder Buchstaben enthält. 03023996_01_de - Taste drücken.  Die ausgewählte Gruppe fächert sich in die vertikale Ebene auf. Dräger Alcotest 7510...

  • Seite 13: Automatische Messung

    03223996_01_de rechts verschoben. Das Gerät ist messbereit. Falsche Eingaben können gelöscht werden: Mit der - und - Taste die Zeile "Zeichen löschen" stellen.  - Taste drücken, das Zeichen links neben dem Cursor wird ge-  löscht. Dräger Alcotest 7510...

  • Seite 14: Durchführung

    Komma eingestellt und Wartezeit bis zur erneuten Messbereitschaft kann über das Hauptmenü geändert wer- Bestätigen 4 bis 20 Sekunden. den (siehe Technisches Handbuch Dräger Alcotest 7510). 01223996_01_de Bestätigen Bei sehr unregelmäßiger Ausatmung, z.B. abruptes Beenden oder Saugen am Ende 01323996_01_de der Atemprobe, erscheint in der Anzeige: »...

  • Seite 15: Mundstück Entfernen

    Probenahme Wartezeit bis zur erneuten Messbereitschaft 4 bis 20 Sekunden. Die Funktionen können im Menü (siehe Technisches Handbuch Dräger Alcotest 7510) auch in Kombination ein- oder ausgeschaltet Mundstück entfernen werden. Abhängig von der Ausführung des Gerätes , siehe Seite 7: Passive Probenahme A: Auswurftaste nach oben schieben.

  • Seite 16: Manuelle Probenahme

    Vorbereitung und Durchführung wie automatische Messung (siehe Dräger Mobile Printer einschalten.  Seite 13). Wenn das Dräger Alcotest 7510 das Testergebnis anzeigt: Wenn nach Beginn der Ausatmung » PUSTEN « in der Anzeige  Gerät so neben dem Dräger Mobile Printer legen, dass sich die In- ...

  • Seite 17: Störung, Ursache, Abhilfe

    4 Minuten messbereit einschalten. Batteriesymbol leer Akku / Batterien Bei nächster entladen Gelegenheit Batterien auswechseln, Seite 20 bzw. Akkus aufladen, Seite 21. Datum / Uhrzeit Backup-Batterie Datum / Uhrzeit fehlerhaft entladen einstellen, Seite 25. Mit geladenen Batterien arbeiten. Dräger Alcotest 7510...
  • Seite 18 Fachleute Gerät mit dem Das Gerät warnt und z.B. von Dräger Display nach oben blockiert den Betrieb, Safety. gerichtet halten. falls eingestellt » Kalibrierfehler « Kalibrierung nicht Gerät erneut erfolgreich. kalibrieren; durch Fachleute z.B. von Dräger Safety. Dräger Alcotest 7510...
  • Seite 19 Service von Dräger nicht erfolgreich. Safety in Anspruch Druckwerte nicht OK. nehmen..Backup-Batterie RTC-Fehler Service von Dräger Safety in Anspruch nehmen..GPS- Modul-Fehler Service von Dräger Kommunikation Safety in Anspruch nehmen. Dräger Alcotest 7510...

  • Seite 20: Instandhaltung

    Bei Geräten mit NiMH- Lagerung Akkus ist der Ver- schluss auf dem Batte- Das Dräger Alcotest 7510 verbraucht auch im ausgeschalteten  riedeckel durch eine Zustand etwas Strom. Deshalb bei längerer Nichtbenutzung die Schraube gesichert. Batterien bzw. Akkus aus dem Gerät nehmen.

  • Seite 21: Eingebaute Akkus Aufladen

    Verbrauchte Alkali-Batterien bzw. NiMH-Akkus nicht ins Feu- er werfen, nicht wieder aufladen, nicht gewaltsam öffnen, Ex- plosionsgefahr! Verbrauchte Alkali-Batterien bzw. NiMH-Akkus nur als Son- dermüll entsorgen, entsprechend den örtlichen Abfallbeseiti- gungsvorschriften. Auskünfte erteilen die örtlichen Umwelt- und Ordnungsämter sowie geeignete Entsorgungsunternehmen. Dräger Alcotest 7510...
  • Seite 22 Gerät mit der Frontseite nach vorn in die La- deschale stellen. deschale stellen. Trageschlaufe nach vorne heraushängen Trageschlaufe nach vorne heraushängen lassen, damit sie die lassen, damit sie die Kontakte nicht behindert. Kontakte nicht behindert. Dräger Alcotest 7510...

  • Seite 23: Pflege

    Dräger Safety Vertriebsorganisation zurück gesandt 50 % aufladen, da ansonsten mit einer Verringerung der werden, zu der Sie bei Fragen zur Entsorgung gerne Kontakt Lebensdauer zu rechnen ist (siehe Funktion aufnehmen können. » Schonladung « im Kurzmenü auf Seite 25. Dräger Alcotest 7510...

  • Seite 24: Menüfunktion

    Auswahl " Zurück zur Messung" bringt mit Drücken der Aktuelle Anzeige (1) der Gesamtanzeigezahl (6) Taste das Gerät in den Messbetrieb zurück. Wird innerhalb von 120 Sekunden keine Taste gedrückt, kehrt das Gerät selbstständig in den Messbetrieb zurück. Dräger Alcotest 7510...

  • Seite 25: Das Kurzmenü

    - Taste. Freigabe der Gerätefunktionen abhängig von der Abweichung zum Zielwert. » Letzter Fehler anz. « Anzeige des letzten aufgetretenen Fehlers. » Schonladung « Zurück mit der - Taste. Schonladung der Lithium-Ionen Akkus bei längerer Nichtbenutzung durchführen. Dräger Alcotest 7510...

  • Seite 26: Technische Daten

    In Abhängigkeit zur Außentemperatur wird der Sensor geheizt. Dadurch werden Wartezeiten deutlich verkürzt im Vergleich zu 600 bis 1100 hPa ungeheizten Systemen. bei Lagerung –40 bis 70 Wartezeit nach einer vorherigen Messung mit: (Angabe in Atemalkoholkonzentration) 0,00 mg/L <10 Sekunden Dräger Alcotest 7510...

  • Seite 27: Bestell-Liste

    Lithium-Ionen-Akku 12 V Ladekabel 83 20 252 Ladeschale kompl. Alcotest 7510 83 19 762 zum Laden des Dräger Alcotest 7510 in stationärer Umgebung mit Netzteil 83 16 991. Bestehend aus: Standfuss, Einsatz zur Aufnahme des Messgerätes, Wandhalter Dräger Alcotest 7510...
  • Seite 28 Erweiterung der 83 19 764 bzw. als Ersatzteil für 83 19 761 Systemkoffer Alcotest 7510 83 20 251 für das Dräger Alcotest 7510 und den Drager Mobile Printer. Raum für Mundstücke, Batterien, Papierrollen, Ladekabel, Kommunikationskabel, Tastatur, etc. Dräger Mobile Printer 83 19 310 Dräger Diagnostics...
