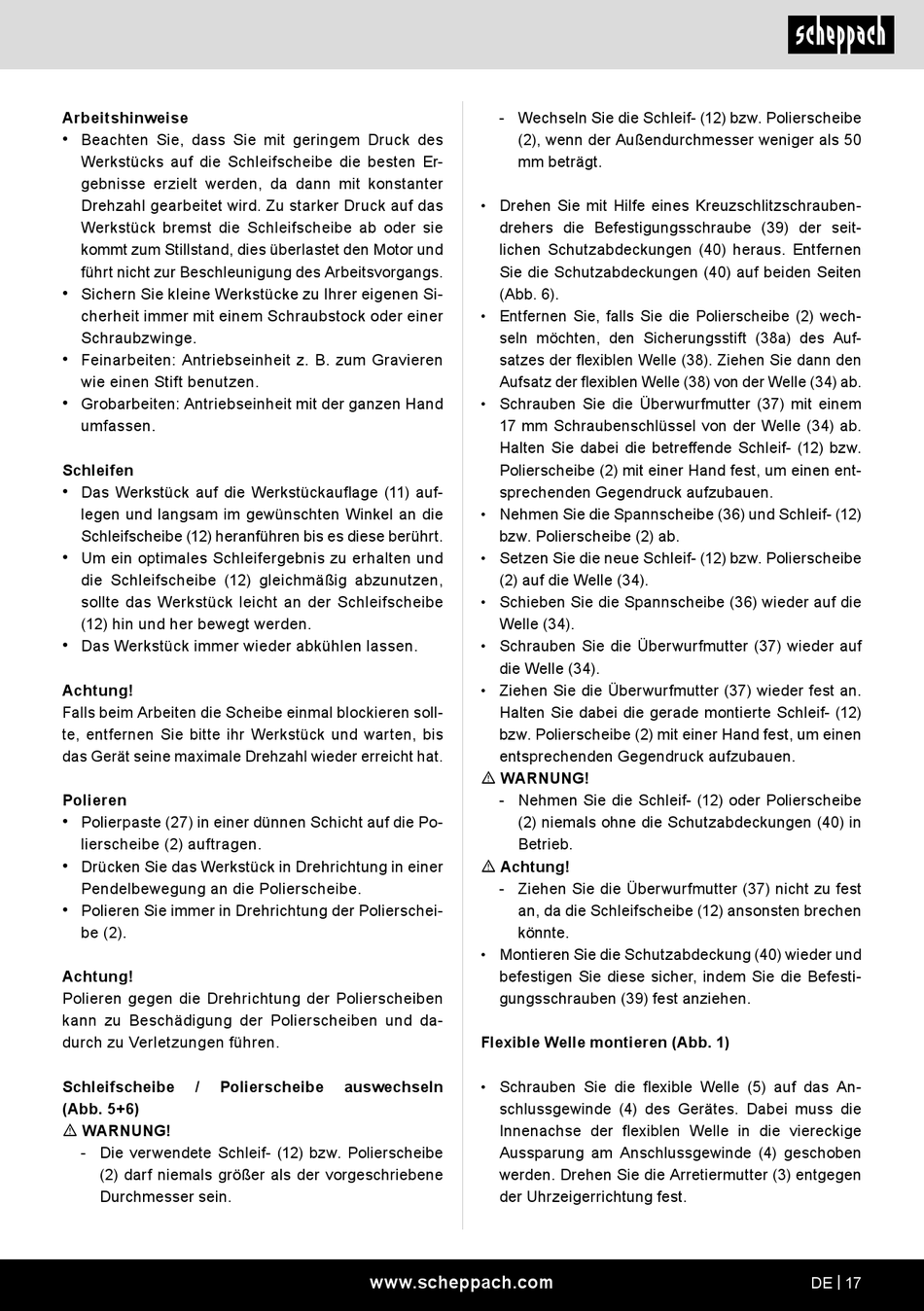

Scheppach HG35 Originalbetriebsanleitung Seite 17

Arbeitshinweise
•
Beachten Sie, dass Sie mit geringem Druck des
Werkstücks auf die Schleifscheibe die besten Er-
gebnisse erzielt werden, da dann mit konstanter
Drehzahl gearbeitet wird. Zu starker Druck auf das
Werkstück bremst die Schleifscheibe ab oder sie
kommt zum Stillstand, dies überlastet den Motor und
führt nicht zur Beschleunigung des Arbeitsvorgangs.
•
Sichern Sie kleine Werkstücke zu Ihrer eigenen Si-
cherheit immer mit einem Schraubstock oder einer
Schraubzwinge.
•
Feinarbeiten: Antriebseinheit z. B. zum Gravieren
wie einen Stift benutzen.
•
Grobarbeiten: Antriebseinheit mit der ganzen Hand
umfassen.
Schleifen
•
Das Werkstück auf die Werkstückauflage (11) auf-
legen und langsam im gewünschten Winkel an die
Schleifscheibe (12) heranführen bis es diese berührt.
•
Um ein optimales Schleifergebnis zu erhalten und
die Schleifscheibe (12) gleichmäßig abzunutzen,
sollte das Werkstück leicht an der Schleifscheibe
(12) hin und her bewegt werden.
•
Das Werkstück immer wieder abkühlen lassen.
Achtung!
Falls beim Arbeiten die Scheibe einmal blockieren soll-
te, entfernen Sie bitte ihr Werkstück und warten, bis
das Gerät seine maximale Drehzahl wieder erreicht hat.
Polieren
•
Polierpaste (27) in einer dünnen Schicht auf die Po-
lierscheibe (2) auftragen.
•
Drücken Sie das Werkstück in Drehrichtung in einer
Pendelbewegung an die Polierscheibe.
•
Polieren Sie immer in Drehrichtung der Polierschei-
be (2).
Achtung!
Polieren gegen die Drehrichtung der Polierscheiben
kann zu Beschädigung der Polierscheiben und da-
durch zu Verletzungen führen.
Schleifscheibe / Polierscheibe
(Abb. 5+6)
m WARNUNG!
- Die verwendete Schleif- (12) bzw. Polierscheibe
(2) darf niemals größer als der vorgeschriebene
Durchmesser sein.
- Wechseln Sie die Schleif- (12) bzw. Polierscheibe
(2), wenn der Außendurchmesser weniger als 50
mm beträgt.
• Drehen Sie mit Hilfe eines Kreuzschlitzschrauben-
drehers die Befestigungsschraube (39) der seit-
lichen Schutzabdeckungen (40) heraus. Entfernen
Sie die Schutzabdeckungen (40) auf beiden Seiten
(Abb. 6).
• Entfernen Sie, falls Sie die Polierscheibe (2) wech-
seln möchten, den Sicherungsstift (38a) des Auf-
satzes der flexiblen Welle (38). Ziehen Sie dann den
Aufsatz der flexiblen Welle (38) von der Welle (34) ab.
• Schrauben Sie die Überwurfmutter (37) mit einem
17 mm Schraubenschlüssel von der Welle (34) ab.
Halten Sie dabei die betreffende Schleif- (12) bzw.
Polierscheibe (2) mit einer Hand fest, um einen ent-
sprechenden Gegendruck aufzubauen.
• Nehmen Sie die Spannscheibe (36) und Schleif- (12)
bzw. Polierscheibe (2) ab.
• Setzen Sie die neue Schleif- (12) bzw. Polierscheibe
(2) auf die Welle (34).
• Schieben Sie die Spannscheibe (36) wieder auf die
Welle (34).
• Schrauben Sie die Überwurfmutter (37) wieder auf
die Welle (34).
• Ziehen Sie die Überwurfmutter (37) wieder fest an.
Halten Sie dabei die gerade montierte Schleif- (12)
bzw. Polierscheibe (2) mit einer Hand fest, um einen
entsprechenden Gegendruck aufzubauen.
m WARNUNG!
- Nehmen Sie die Schleif- (12) oder Polierscheibe
(2) niemals ohne die Schutzabdeckungen (40) in
Betrieb.
m Achtung!
- Ziehen Sie die Überwurfmutter (37) nicht zu fest
an, da die Schleifscheibe (12) ansonsten brechen
könnte.
• Montieren Sie die Schutzabdeckung (40) wieder und
befestigen Sie diese sicher, indem Sie die Befesti-
gungsschrauben (39) fest anziehen.
Flexible Welle montieren (Abb. 1)
auswechseln • Schrauben Sie die flexible Welle (5) auf das An-
schlussgewinde (4) des Gerätes. Dabei muss die
Innenachse der flexiblen Welle in die viereckige
Aussparung am Anschlussgewinde (4) geschoben
werden. Drehen Sie die Arretiermutter (3) entgegen
der Uhrzeigerrichtung fest.
