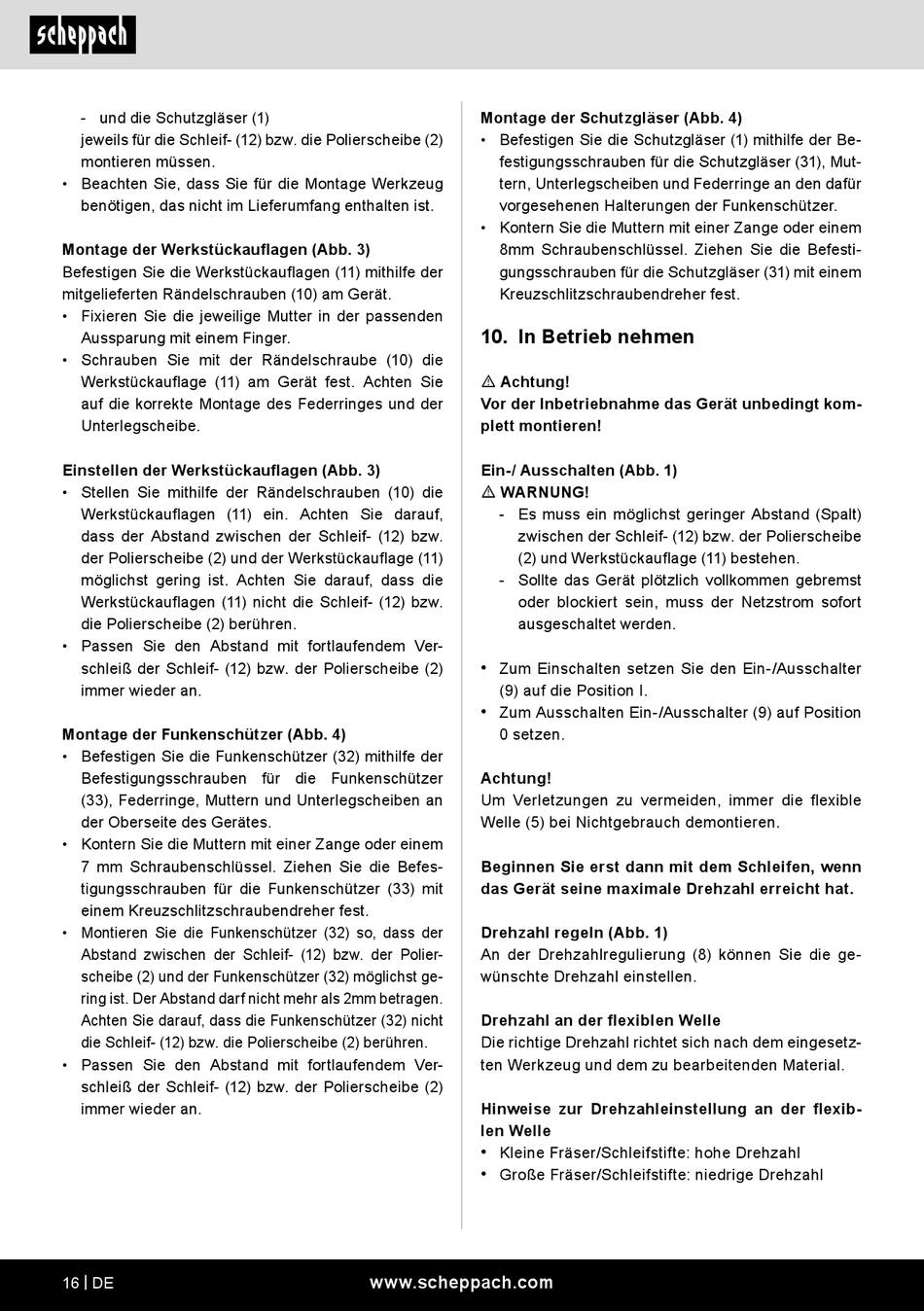

Scheppach HG35 Originalbetriebsanleitung Seite 16

- und die Schutzgläser (1)
jeweils für die Schleif- (12) bzw. die Polierscheibe (2)
montieren müssen.
• Beachten Sie, dass Sie für die Montage Werkzeug
benötigen, das nicht im Lieferumfang enthalten ist.
Montage der Werkstückauflagen (Abb. 3)
Befestigen Sie die Werkstückauflagen (11) mithilfe der
mitgelieferten Rändelschrauben (10) am Gerät.
• Fixieren Sie die jeweilige Mutter in der passenden
Aussparung mit einem Finger.
• Schrauben Sie mit der Rändelschraube (10) die
Werkstückauflage (11) am Gerät fest. Achten Sie
auf die korrekte Montage des Federringes und der
Unterlegscheibe.
Einstellen der Werkstückauflagen (Abb. 3)
• Stellen Sie mithilfe der Rändelschrauben (10) die
Werkstückauflagen (11) ein. Achten Sie darauf,
dass der Abstand zwischen der Schleif- (12) bzw.
der Polierscheibe (2) und der Werkstückauflage (11)
möglichst gering ist. Achten Sie darauf, dass die
Werkstückauflagen (11) nicht die Schleif- (12) bzw.
die Polierscheibe (2) berühren.
• Passen Sie den Abstand mit fortlaufendem Ver-
schleiß der Schleif- (12) bzw. der Polierscheibe (2)
immer wieder an.
Montage der Funkenschützer (Abb. 4)
• Befestigen Sie die Funkenschützer (32) mithilfe der
Befestigungsschrauben für die Funkenschützer
(33), Federringe, Muttern und Unterlegscheiben an
der Oberseite des Gerätes.
• Kontern Sie die Muttern mit einer Zange oder einem
7 mm Schraubenschlüssel. Ziehen Sie die Befes-
tigungsschrauben für die Funkenschützer (33) mit
einem Kreuzschlitzschraubendreher fest.
• Montieren Sie die Funkenschützer (32) so, dass der
Abstand zwischen der Schleif- (12) bzw. der Polier-
scheibe (2) und der Funkenschützer (32) möglichst ge-
ring ist. Der Abstand darf nicht mehr als 2mm betragen.
Achten Sie darauf, dass die Funkenschützer (32) nicht
die Schleif- (12) bzw. die Polierscheibe (2) berühren.
• Passen Sie den Abstand mit fortlaufendem Ver-
schleiß der Schleif- (12) bzw. der Polierscheibe (2)
immer wieder an.
16 | DE
Montage der Schutzgläser (Abb. 4)
• Befestigen Sie die Schutzgläser (1) mithilfe der Be-
festigungsschrauben für die Schutzgläser (31), Mut-
tern, Unterlegscheiben und Federringe an den dafür
vorgesehenen Halterungen der Funkenschützer.
• Kontern Sie die Muttern mit einer Zange oder einem
8mm Schraubenschlüssel. Ziehen Sie die Befesti-
gungsschrauben für die Schutzgläser (31) mit einem
Kreuzschlitzschraubendreher fest.
10. In Betrieb nehmen
m Achtung!
Vor der Inbetriebnahme das Gerät unbedingt kom-
plett montieren!
Ein-/ Ausschalten (Abb. 1)
m WARNUNG!
- Es muss ein möglichst geringer Abstand (Spalt)
zwischen der Schleif- (12) bzw. der Polierscheibe
(2) und Werkstückauflage (11) bestehen.
- Sollte das Gerät plötzlich vollkommen gebremst
oder blockiert sein, muss der Netzstrom sofort
ausgeschaltet werden.
•
Zum Einschalten setzen Sie den Ein-/Ausschalter
(9) auf die Position I.
•
Zum Ausschalten Ein-/Ausschalter (9) auf Position
0 setzen.
Achtung!
Um Verletzungen zu vermeiden, immer die flexible
Welle (5) bei Nichtgebrauch demontieren.
Beginnen Sie erst dann mit dem Schleifen, wenn
das Gerät seine maximale Drehzahl erreicht hat.
Drehzahl regeln (Abb. 1)
An der Drehzahlregulierung (8) können Sie die ge-
wünschte Drehzahl einstellen.
Drehzahl an der flexiblen Welle
Die richtige Drehzahl richtet sich nach dem eingesetz-
ten Werkzeug und dem zu bearbeitenden Material.
Hinweise zur Drehzahleinstellung an der flexib-
len Welle
•
Kleine Fräser/Schleifstifte: hohe Drehzahl
•
Große Fräser/Schleifstifte: niedrige Drehzahl
