Montagevorbereitung

4.1 Bohrungen und Schrankdurchbrüche Schloss
Zur Montage des Schlosses (Nr. 1 in Abbildung 3) sind 4 Bohrungen mit M6 Gewinde erforderlich. Diese sind gemäß des in
Abbildung 4 gezeigten Lochbildes zu erstellen. Gegebenenfalls ist das gezeigte Lochbild für die gewünschte Einbaulage nach
Tabelle 4 zu drehen.
Um den Revisionsschlüssel und die Antriebswelle in das Schlüsselloch des Schlosses einführen zu können, wird darüber
hinaus ein Durchbruch in Form eines Schlüsselloches gemäß der in Abbildung 4 und Tabelle 3 beschriebenen Abmessungen
und Form benötigt. Hierbei sind Toleranzen nach DIN 2768-mH zu berücksichtigen. Alle Maße, die außerhalb der in Abbildung
4 gezeigten Angaben liegen, müssen mit den Zertifizierern (Prüfinstituten) gesondert abgestimmt werden. Die Position des
Schlüssellochs sowie die Abmessungen und den daraus resultierenden benötigten Platz zum Einbau des Schlosses entnehmen
Sie bitte der Abbildung 4.
Die folgende Abbildung bezieht sich auf die Einbaulage „Riegel links". Für andere Einbaulagen muss die Abbildung
gemäß Tabelle 4 gedreht werden:

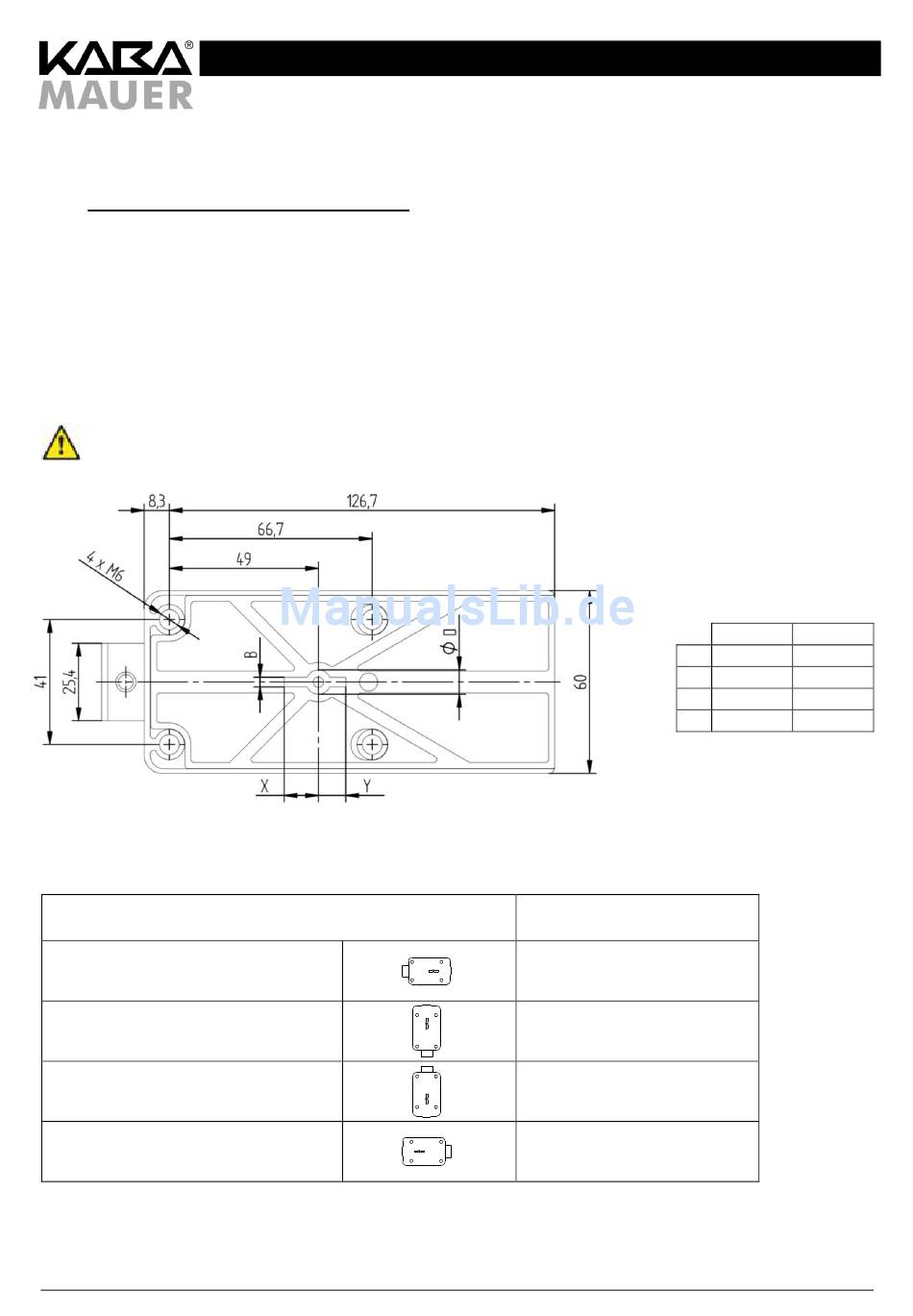

Abbildung 4: Montagelochbild Schloss; Maße Schlossgehäuse
hier: Montagerichtung Riegel links
Montagerichtung Schloss
Riegel links, Schlüsselloch waagerecht,
gezeigte Darstellung
Riegel unten, Schlüsselloch senkrecht
Riegel oben, Schlüsselloch senkrecht
Riegel rechts, Schlüsselloch waagerecht
Tabelle 4: Einbauposition Schloss, Hinweise für Abbildung 4
