Montageanleitung 82132/3xxx CB 30
3

Lieferumfang

13
1
2
3
14

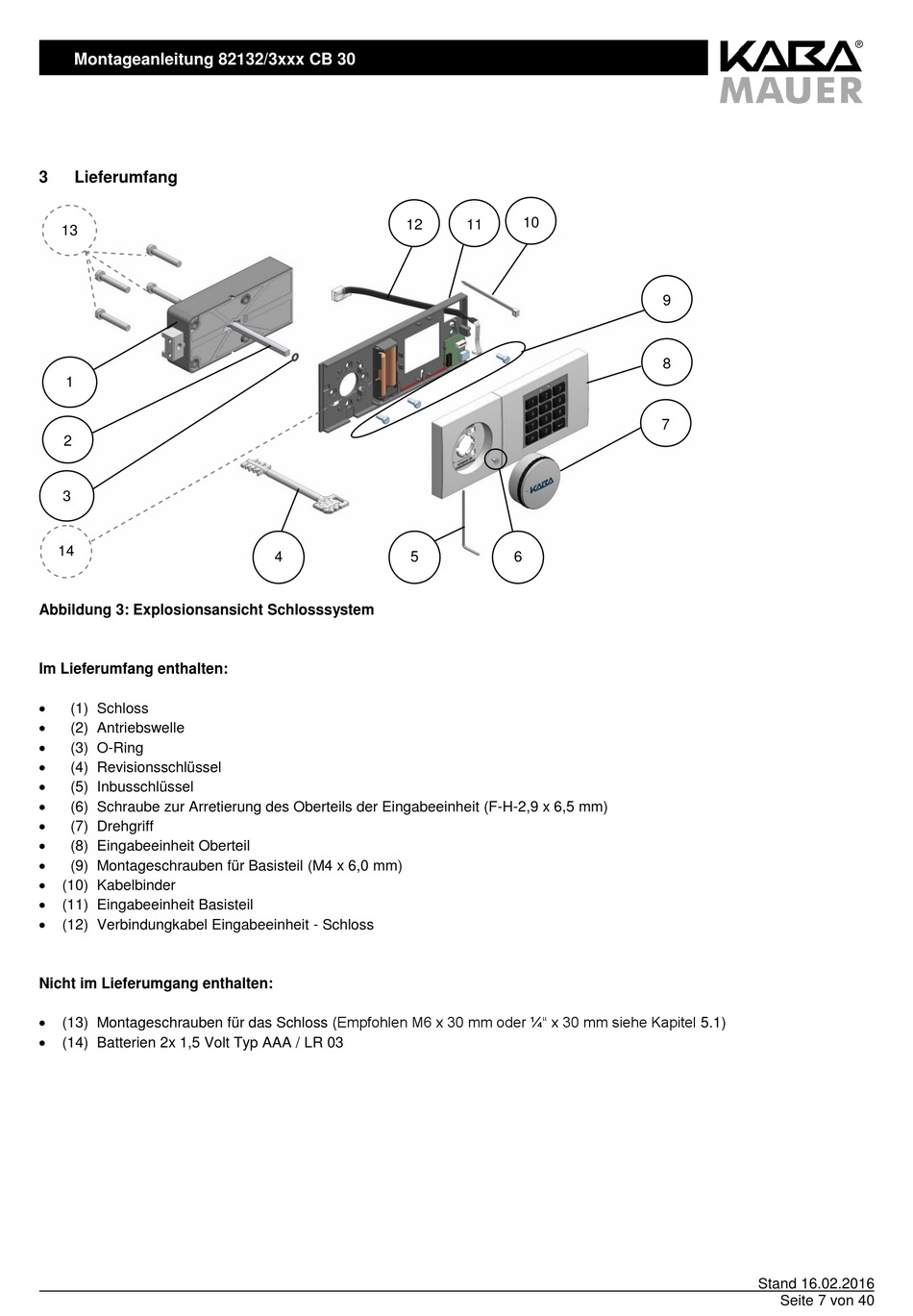

Abbildung 3: Explosionsansicht Schlosssystem

Im Lieferumfang enthalten:

(1) Schloss

(2) Antriebswelle

(3) O-Ring

(4) Revisionsschlüssel

(5) Inbusschlüssel

(6) Schraube zur Arretierung des Oberteils der Eingabeeinheit (F-H-2,9 x 6,5 mm)

(7) Drehgriff

(8) Eingabeeinheit Oberteil

(9) Montageschrauben für Basisteil (M4 x 6,0 mm)

(10) Kabelbinder

(11) Eingabeeinheit Basisteil

(12) Verbindungkabel Eingabeeinheit - Schloss
Nicht im Lieferumgang enthalten:

(13) Montageschrauben für das Schloss (Empfohlen M6 x 30 mm oder ¼" x 30 mm siehe Kapitel 5.1)

(14) Batterien 2x 1,5 Volt Typ AAA / LR 03
12
4 5
10
11
6
9
8
7
Stand 16.02.2016
Seite 7 von 40
