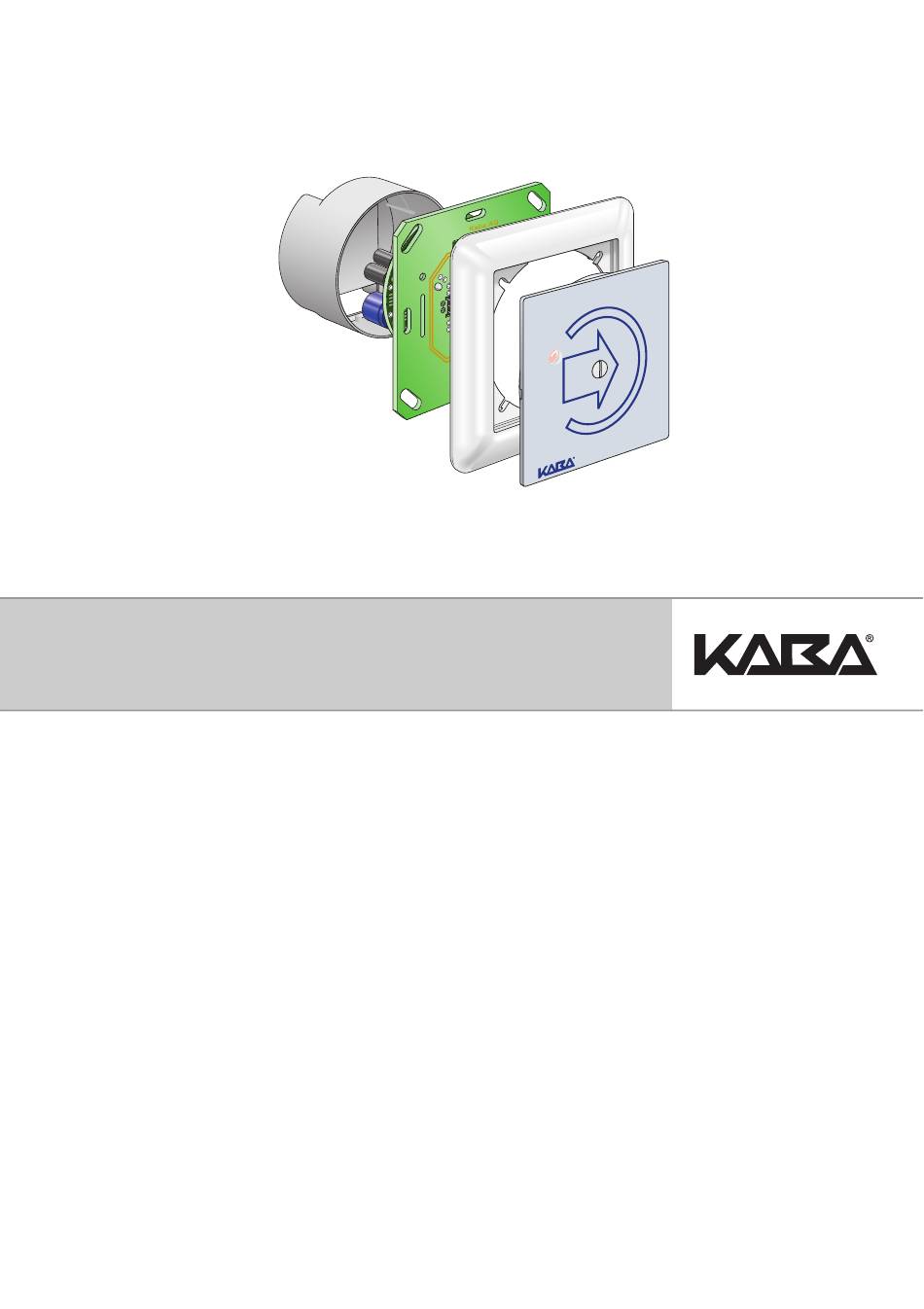

- Seite 1 Kaba elolegic Leser Installationsanleitung Dok.-Nr.: k3elc703de-2013-10...
- Seite 2 044 / 818 91 91 Internet: www.kaba.ch Kaba® und Kaba elolegic® sind eingetragene Warenzeichen der Kaba AG, LEGIC® ist ein eingetra- genes Warenzeichen der Legic Identsystems, Division der Kaba AG. Diese Dokumentation darf ohne schriftliche Genehmigung der Kaba AG auf keine Weise reproduziert oder anderweitig weiterverwendet werden.
- Seite 3 4 Montage Erforderliches Werkzeug Installation Kaba elolegic Leser compact (Beispiel UP-Variante) Anschlussschema Kaba elolegic Leser compact Installation Kaba elolegic Leser remote (Beispiel AP IP55) Anschlussschema Kaba elolegic Leser remote Anschlussschema Kaba elolegic Leser (Beispiel 1) Anschlussschema Kaba elolegic Leser (Beispiel 2) Bestückung der Antennen...
- Seite 4 Zu dieser Anleitung Installationsanleitung Zu dieser Anleitung Gültigkeit Diese Anleitung beschreibt die Montage des Kaba elolegic Lesers compact und remote. Zielgruppe Diese Anleitung richtet sich an Fachpersonal für Montage, Installation, Inbe- triebnahme, Service und Wartung dieses Geräts. Die Beschreibung setzt geschultes Personal voraus und ersetzt keine Produk- teschulung.
- Seite 5 Bezeichnet eine möglicherweise schädliche Situation, bei der das Produkt, oder etwas in seiner Umgebung beschädigt werden könnte. Sonstige Hinweise Hinweis/Wichtig: Anwendungshinweise mit nützlichen Informationen. Sie stellen sicher, dass das Produkt und dessen Funktionalität optimal zu genutzt werden kann. Kaba elolegic Leser k3elc703de-2013-10...
- Seite 6 Installationsanleitung Sicherheit und Umwelt Bestimmungsgemässe Verwendung Der Kaba elolegic Leser darf nur für den vorgesehenen Zweck, für die Ansteu- erung von Schaltfunktionen (z.B. Türöffner), benutzt und betrieben werden. Ein anderer Gebrauch ist nicht zulässig. Der Kaba elolegic Leser ist für definierte Anwendungsbereiche konzipiert (zulässige Umgebungsbedingungen finden Sie im Kapitel 3.4 - Technische...
- Seite 7 230 V/50 Hz angeschlossen. Diese Spannung kann beim Berühren tödlich wirken. Eine nicht fachgerechte Installation kann schwerste gesundheitliche oder materielle Schäden verursachen. Die Anschlüsse am Kaba elolegic System sind in jedem Fall als spannungsfüh- rend zu betrachten. Das Kaba elolegic System darf nur von qualifiziertem Personal (z. Bsp. Elektro- installateur) an das elektrische Hausnetz angeschlossen oder von diesem getrennt werden.
- Seite 8 Treten bei der Installation Störungen auf, kann das Kaba elolegic System durch Ausschalten der Netzversorgung wieder zurückgesetzt (Reset) werden. Verwendungshinweise Der Kaba elolegic Leser remote wird mit dem Kaba elolegic remote Steuerge- rät betrieben. Stellen Sie die einwandfreie Stromversorgung sicher. Hinweis: Die im Kaba elolegic System eingespeicherten Berechtigungen...
- Seite 9 Installationsanleitung Technische Angaben Technische Daten 3.4.1 Kaba elolegic Leser Abmessungen B x H x T 87 x 87 x 7…65 mm (je nach Variante) Anschlusswerte Versorgung 12…24 VAC/DC (Wechsel-/Gleichstrom) Verbrauch max. 1.2 VA/W / remote max. 2.0 VA/W Schaltleistung 60 W (<2 A <50 V) Anschlüsse compact...
- Seite 10 Technische Angaben Installationsanleitung 3.4.2 Kaba elolegic Steuergerät Steuergerät Abmessungen B x H x T 53 x 90 x 58.5 mm Anschlusswerte Versorgung 12…24 VAC/DC (Wechsel-/Gleichstrom) Verbrauch max. 2.0 VA/W Schaltleistung 60 W (<2 A <50 V) Anschlüsse Ausgänge Impuls- (0.5…80 Sek.) oder Umschaltsignal (potential- frei) als Schliess- oder Öffnungskontakt definierbar...
- Seite 11 Installationsanleitung Technische Angaben Teileübersicht Einbau Unterputz compact Einbau Unterputz remote Einbau Aufputz remote Einbau Aufputz compact Einbau Unterputz IP55 compact Einbau Unterputz IP55 remote Kaba elolegic Leser k3elc703de-2013-10...
- Seite 12 Technische Angaben Installationsanleitung Einbau Aufputz IP55 compact Einbau Aufputz IP55 remote Abmessungen Standardversion Abdeckung Leseeinheit Antenne 87.5 59.5 Abdeckrahmen Einsatz k3elc703de-2013-10 Kaba elolegic Leser...
- Seite 13 Kaba AG Kaba elolegic Steuergerät remote Abmessungen IP-55 Version Ø 21 Aufputzgehäuse IP55 11.5 86.5 Rahmen für IP55 Gehäuse Abdeckung IP55 Hinweis: Detaillierte Angaben über alle verfügbaren Bauteile finden Sie in der Kaba elolegic Bestellübersicht (k3elc201). Kaba elolegic Leser k3elc703de-2013-10...

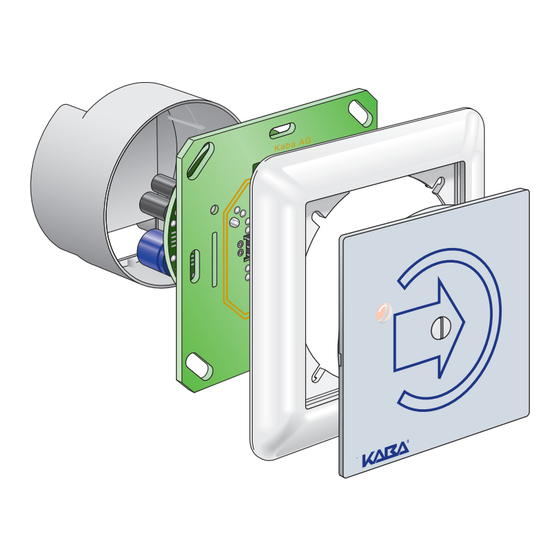

- Seite 14 • Standardschraubenzieher Grösse 2 • Abstimmschraubenzieher für Antenne (1355-24) • Programmer (1364) • Abisolierzange (für Strom- bzw. Signalkabel) • Kabelendhülsen Installation Kaba elolegic Leser compact (Beispiel UP-Variante) Installationsvorbereitung: 1. In handelsüblicher Elektro- dose oder in Bohrung mit einem Durchmesser von 65 bis 70 mm einsetzbar.
- Seite 15 Installationsanleitung Montage Hinweis: Wird der Jumper auf Dauersignal gesetzt, muss beim Verbraucher, z.B. Kaba drive, das Signalkabel auf den Dauer-Signal-Eingang, z.B. für die Zeitschaltuhr, angeschlossen werden. Kabel anschliessen 4. Strom- und Signalkabel an den entsprechenden Klem- men des Lesers anschliessen (siehe Anschlusstabelle Seite 18).
- Seite 16 Relais mit einem Standardschraubenzieher (Drehbereich ca. 300° im Uhr- zeigersinn, mit leichtem Anschlag) den Bedürfnissen des Verbrauchers angepasst werden (Lage siehe Seite 26). Funktionskontrolle durchfüh- ren, idealerweise unter Einsatz des externen Verbrauchers (beispielsweise Kaba drive). k3elc703de-2013-10 Kaba elolegic Leser...
- Seite 17 Installationsanleitung Montage Frontplatte montieren Die Installation ist abgeschlossen. Kaba elolegic Leser k3elc703de-2013-10...
- Seite 18 Montage Installationsanleitung Anschlussschema Kaba elolegic Leser compact 230 Volt Rückansicht 1 2 3 4 5 Impuls- Betrieb (Werkseinst.) Ein/Aus- Betrieb Achtung: VADJ. Anschluss am Ver- braucher beachten! 1 2 3 4 5 Achtung: max. Schaltleistung 60W < 2A <50V Anschl. Kaba elolegic Leser compact Anschl.
- Seite 19 Installationsanleitung Montage Installation Kaba elolegic Leser remote (Beispiel AP IP55) Installationsvorbereitung 1. Prüfen, ob an Rückwand lie- gende Entwässerungslöcher gemäss Beschriftung in der Dose ausgebohrt wurden. HF-Kabel für Signal bauseits in Dose geführt. HF-Kabel vorbereiten 2. Mit Abisolierwerkzeug Hülle und Abschirmung abtrennen (siehe HF-Kabel Seite 26).
- Seite 20 Signalfunktion (Impuls oder Dauersignal), nach Situation, setzen (siehe Anschlussta- belle auf Seite 23). Hinweis: Wird der Jumper auf „Dauer-Signal“ gesetzt, muss beim Verbraucher z. B. Kaba drive, das Signalkabel auf den Dauer-Signal-Eingang z.B. für die Zeitschaltuhr angeschlossen werden. k3elc703de-2013-10 Kaba elolegic Leser...
- Seite 21 11. HF-Kabel, wie bei Punkt 2 - 4 beschrieben, vorbereiten. HF-Kabel an Steuergerät anschliessen (siehe Anschluss- schema Seite 23). Netzteil einstecken. Programmieren 12. Programmieren der zu berech- tigenden Medien für den ins- tallierten Leser (siehe Seite 27 oder „Bedienungsanleitung Programmer“). Kaba elolegic Leser k3elc703de-2013-10...
- Seite 22 360° ohne Anschlag). Lage siehe Seite 26. Funktionskontrolle durchfüh- ren, idealerweise unter Einsatz des externen Verbrauchers (beispielsweise Kaba drive). Frontplatte montieren Die Frontplatte mit den vier Schrauben an der Dose befes- tigen. Die Installation ist abgeschlossen. k3elc703de-2013-10 Kaba elolegic Leser...
- Seite 23 Installationsanleitung Montage Anschlussschema Kaba elolegic Leser remote 230 Volt Rückansicht 1 2 3 4 5 VADJ. Impuls- Achtung: Betrieb Anschluss an (Werkseinst.) Verbraucher Achtung: beachten max. Schaltleistung Ein/Aus- (Impuls/Dauersignal) 60W < 2A <50V Betrieb Anschl. Kaba elolegic Leser remote Anschl. Kaba elolegic Netzteil Klemmen Funktion (Steuergerät)
- Seite 24 Anschluss an Schaltuhreingang 1 2 3 4 5 Vorgabe • Eingangssignal potentialfrei • Zum Beispiel für die Ansteuerung eines Motorantriebes (Kaba drive), mit eigener Stromversorgung. • Schaltleistung maximal 2 A Hinweis: Die Einstellungen „day/night drive“ und „office“ können nur mit Hilfe der Kaba elo Manager Software konfiguriert werden.
- Seite 25 Installationsanleitung Montage Anschlussschema Kaba elolegic Leser (Beispiel 2) 230 Volt VADJ. 1 2 3 4 5 Verbraucher Vorgabe • Eingangssignal nicht potentialfrei • Anschluss verschiedener Elektroöffner und ähnlicher Geräte ohne eigene Stromversorgung • Abbildung: Verbraucher 12 Volt • Schaltleistung maximal 2 A...
- Seite 26 Befestigen Sie an allen Kabelenden „Kabelendhülsen“. Damit vermeiden Sie, dass durch lose Drähte des Kabels ein Kurzschluss entstehen könnte. Zur Befestigung der Hülsen eine speziell dazu geeignete Zange verwenden (beispielsweise von Fa. Vogt Lostorf Art. Nr. 4517). HF-Kabel abisolieren Kabel RG 174/U k3elc703de-2013-10 Kaba elolegic Leser...
- Seite 27 Die Benutzerschlüssel sind einprogrammiert und die Programmierung ist abgeschlossen. Hinweis: Weitere Programmierfunktionen wie LEVEL 2 Programmierung, Löschen von Schlüsseln usw. finden Sie im Kaba elo Programmer Handbuch. Informationen zu weiteren Dokumentationen siehe „Ergänzende Doku- mentationen“ auf Seite 4. Kaba elolegic Leser...
