5.3.3

Verbindungskabel montieren

Es muss sichergestellt sein, dass das Verbindungskabel (12) beim Einbau nicht beschädigt wird, da sonst
Kurzschlussgefahr und damit eine Beschädigung des Schlosssystems besteht. Das Kabeldurchführungsloch und
andere Führungsbereiche des Kabels (12) dürfen keine scharfen Kanten aufweisen. Im Bereich von Übergängen und
beweglichen Teilen ist das Kabel (12) durch Schutzschläuche oder Kunststoffröhrchen zu schützen. Ebenfalls ist
darauf zu achten, dass das Kabel (12) nicht geknickt oder gequetscht wird.
Verbindungskabel (12) mit dem grünen „Ministecker" (JST 5-polig) auf der Leiterplatte des Basisteils (11) aufstecken (siehe
Abbildung 19, Schritt I).
Achtung: Bitte achten Sie dabei auf die korrekte Ausrichtung des Steckers zur Buchse. Der Stecker ist keinesfalls
verdreht und mit Gewalt einzustecken, die Buchsenform gibt die Ausrichtung des Steckers eindeutig vor (siehe
Abbildung 20)!
Das Verbindungskabel (12) nun wie in Abbildung 19 Schritt II dargestellt mit dem Kabelbinder (10) als Zugentlastung fixieren.

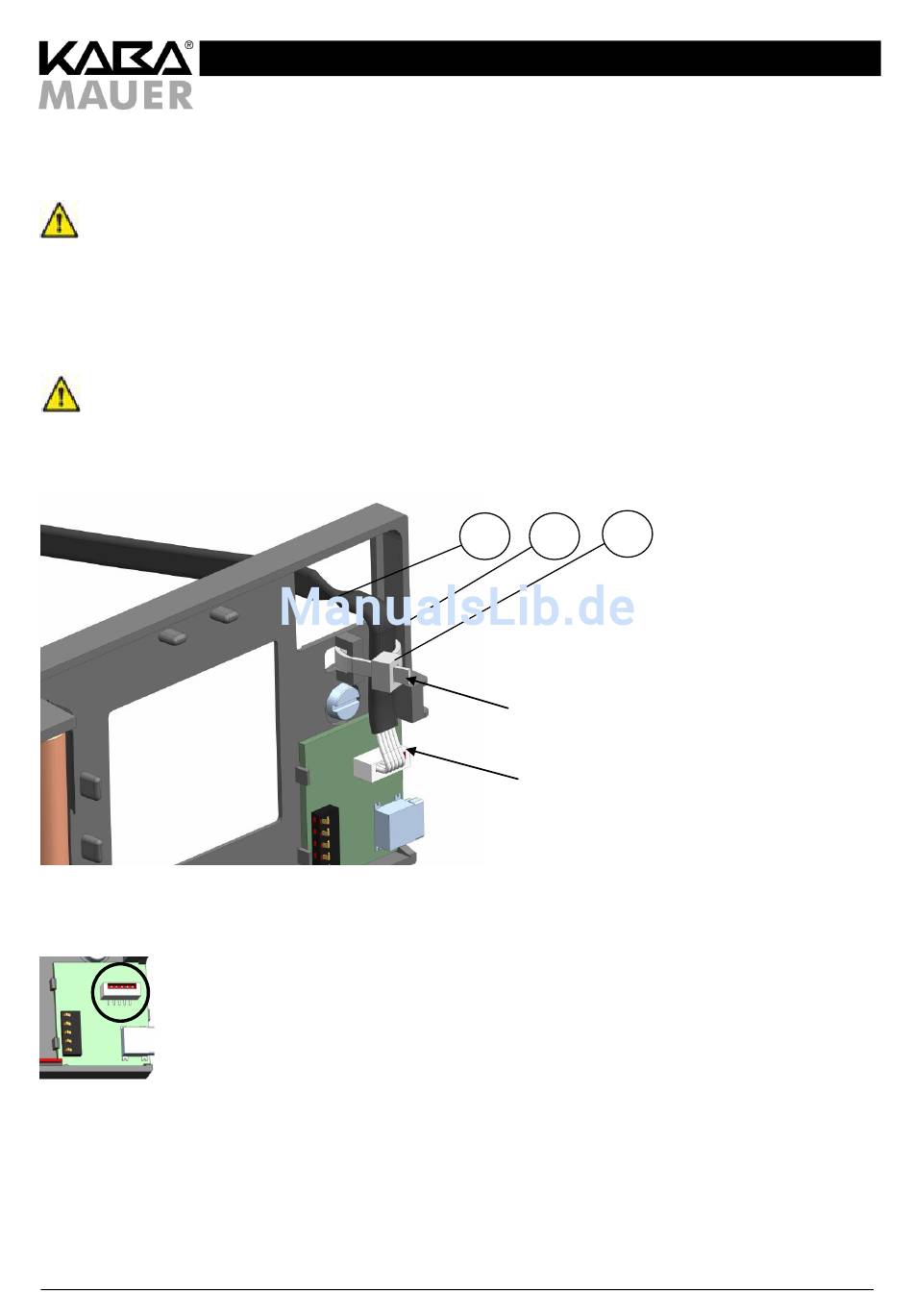

Abbildung 19: Verbindungskabel von der Eingabeeinheit zum Schloss

Detailansicht Anschluss im Basisteil der Eingabeeinheit

Abbildung 20: Detail Buchse

Das Verbindungskabel (12) der Eingabeeinheit (8 + 11) ist nun durch die vorbereitete Bohrung (siehe Kapitel 4.2) in der Tür
zum Schloss (1) zu führen. Anschließend wird der 8-polige Westernstecker (RJ45) des Verbindungskabels (12) am Schloss (1)
in die Buchse „input unit" gesteckt.
Stand 16.02.2016
Seite 16 von 40
Montageanleitung 82132/3xxx CB 30
10
12
11
Schritt II
Schritt I
