5

Montage Schlosssystem

Nach der Montagevorbereitung kann die eigentliche Montage des Schlosses (1) und der Eingabeeinheit (8 + 11) erfolgen.
5.1

Montage Schloss

Das Schloss (1) ist nach folgenden Vorgaben im Wertbehältnis zu befestigen: Die Montage des Schlosses (1) muss im
geschlossenen Zustand (Riegel ausgeschlossen) erfolgen. Bei der Verschraubung und Justage des Schlosses darf keine
Gewalt (z.B. Hammerschläge) angewendet werden und der Riegel muss in der eingebauten Position frei bewegt werden
können. Das Schloss ist bohrgeschützt und gegebenenfalls abgedeckt einzubauen. Es sind Stahl-Zylinderkopfschrauben M 6
oder Stahl-Zollschrauben BSW ¼" zu verwenden. Die Länge muss unter Berücksichtigung der Verschraubungshöhe des
Schlosses von 24 mm zuzüglich der notwendigen Einschraubtiefe gemäß den gültigen Normen gewählt werden. Empfohlen
wird eine Gewindelänge von mindestens 30 mm. Für die Befestigungsschrauben ist eine minimale Festigkeitsklasse von 4.8
und eine maximal Festigkeitsklasse von 8.8 einzuhalten. Es muss eine Schraubensicherung entweder mit Federring,
Federscheibe, Zahnscheibe oder Fächerscheibe oder mittels Schraubensicherungskleber erfolgen. Das Anzugsdrehmoment
der Schrauben muss zwischen 5 und 6 Nm liegen.
Nach dem Einbau und der Justierung des Schlosses auf der Behältnistür muss gewährleistet sein, dass der Schlüssel ohne
Verkanten und gewaltfrei in das Schloss eingeführt werden kann.
5.2

Montage Antriebswelle

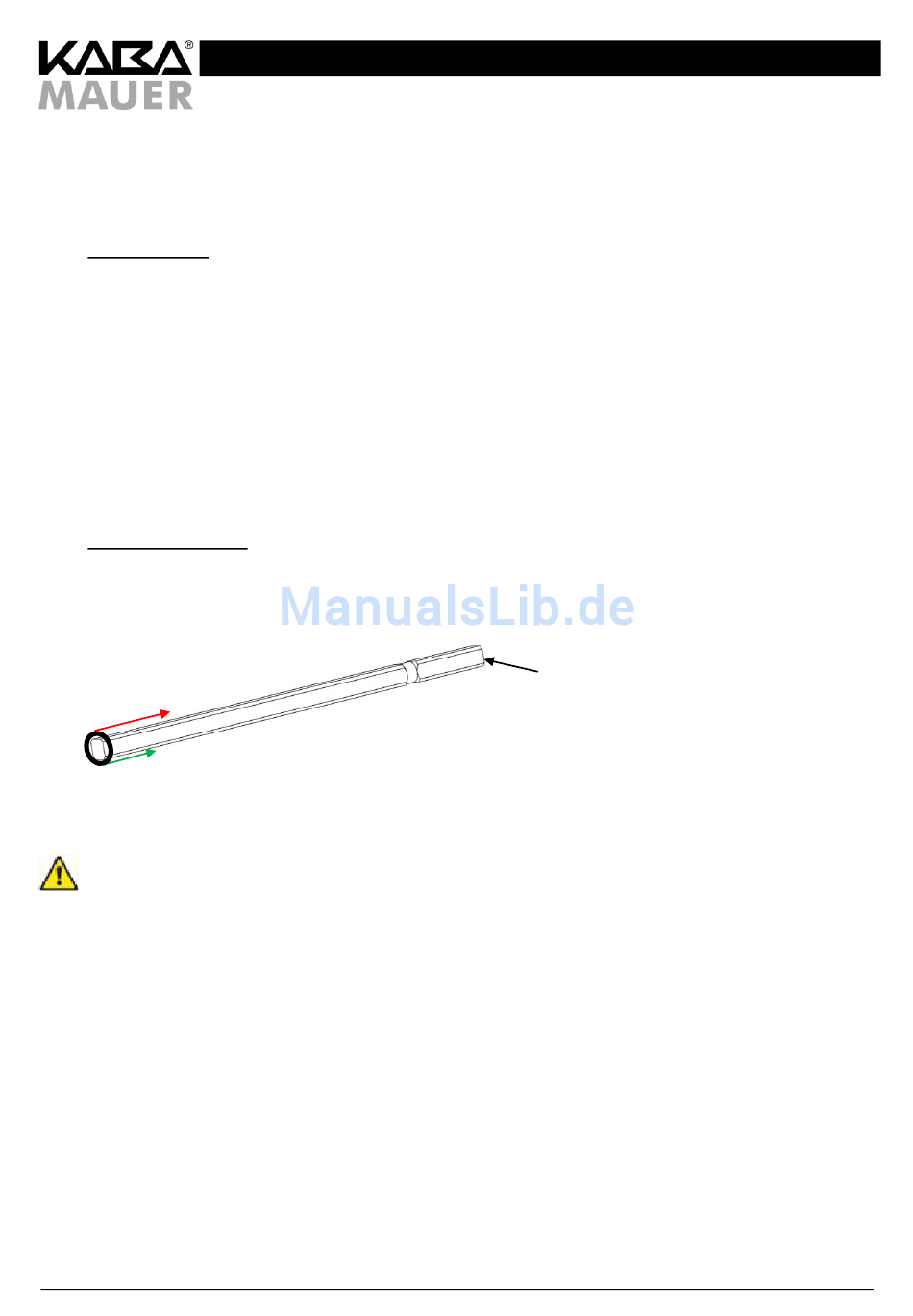

Den mitgelieferten O-Ring (3) auf der nicht gebohrten Seite der ggf. gekürzten Antriebswelle (siehe 4.3) 5 mm weit, jedoch nicht
mehr als 8 mm weit aufstecken (siehe Abbildung 10).
Maximal 8mm
ca. 5mm

Abbildung 10: Montage O-Ring

ACHTUNG: Der O-Ring sollte auf keinen Fall weiter als maximal 8 mm aufgesteckt werden! Nur wenn der O-Ring an
der richtigen Position sitzt, wird sichergestellt, dass das Schloss fehlerfrei funktioniert!
Die Antriebswelle (2) nun mit der gebohrten Seite voraus (siehe Abbildung 10) bis zum Anschlag ins Schloss stecken.
Stand 16.02.2016
Seite 12 von 40
Montageanleitung 82132/3xxx CB 30
gebohrte Seite in das
Schloss stecken
