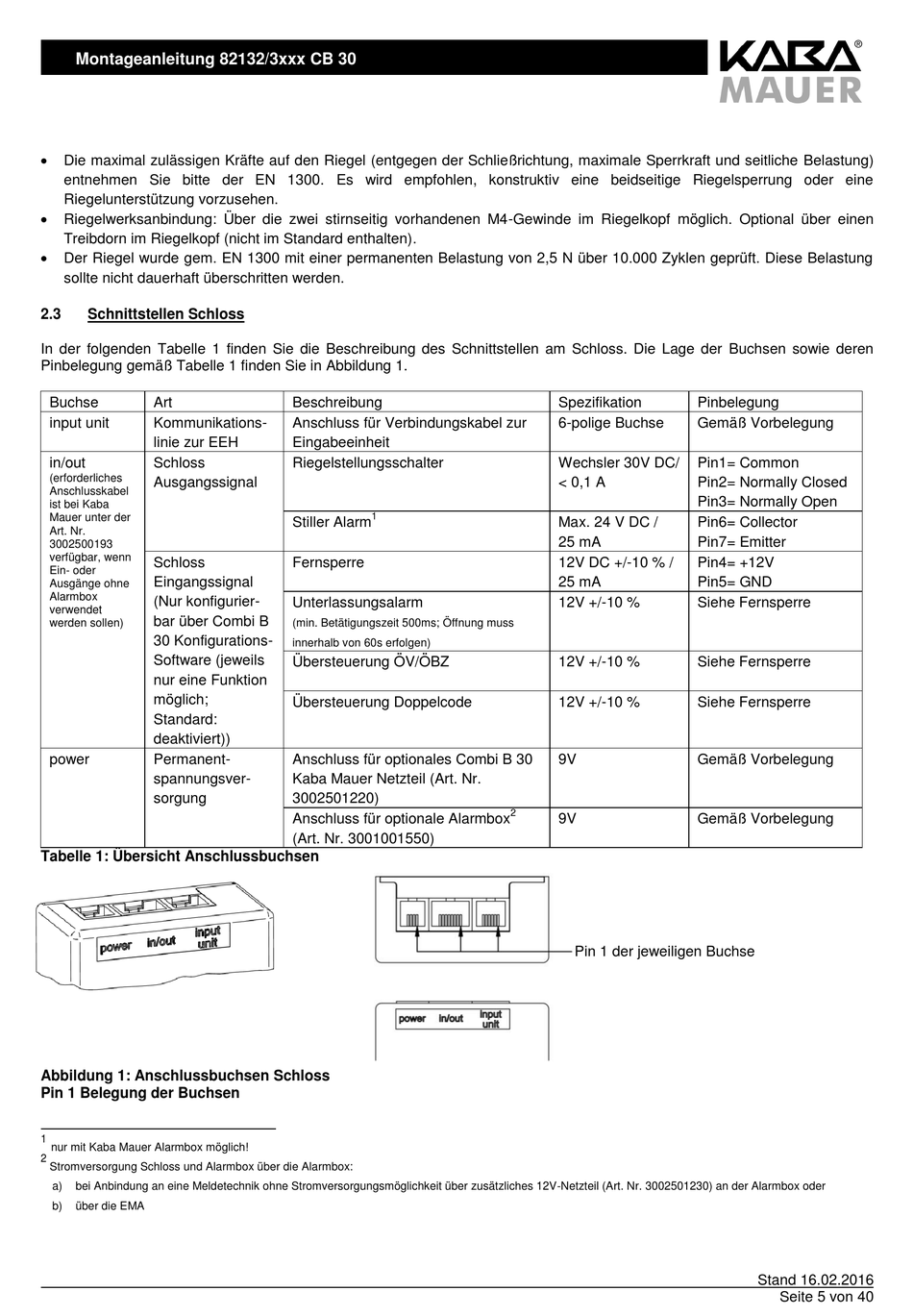

Schnittstellen Schloss; Abbildung 1: Anschlussbuchsen Schloss; Tabelle 1: Übersicht Anschlussbuchsen - Kaba Combi B 30 Montageanleitung

Montageanleitung 82132/3xxx CB 30

Die maximal zulässigen Kräfte auf den Riegel (entgegen der Schließrichtung, maximale Sperrkraft und seitliche Belastung)
entnehmen Sie bitte der EN 1300. Es wird empfohlen, konstruktiv eine beidseitige Riegelsperrung oder eine
Riegelunterstützung vorzusehen.

Riegelwerksanbindung: Über die zwei stirnseitig vorhandenen M4-Gewinde im Riegelkopf möglich. Optional über einen
Treibdorn im Riegelkopf (nicht im Standard enthalten).

Der Riegel wurde gem. EN 1300 mit einer permanenten Belastung von 2,5 N über 10.000 Zyklen geprüft. Diese Belastung
sollte nicht dauerhaft überschritten werden.
2.3

Schnittstellen Schloss

In der folgenden Tabelle 1 finden Sie die Beschreibung des Schnittstellen am Schloss. Die Lage der Buchsen sowie deren
Pinbelegung gemäß Tabelle 1 finden Sie in Abbildung 1.
Buchse Art
input unit Kommunikations-
linie zur EEH
in/out Schloss
(erforderliches
Ausgangssignal
Anschlusskabel
ist bei Kaba
Mauer unter der
Art. Nr.
3002500193
verfügbar, wenn
Schloss
Ein- oder
Eingangssignal
Ausgänge ohne
Alarmbox
(Nur konfigurier-
verwendet
bar über Combi B
werden sollen)
30 Konfigurations-
Software (jeweils
nur eine Funktion
möglich;
Standard:
deaktiviert))
power Permanent-
spannungsver-
sorgung
Tabelle 1: Übersicht Anschlussbuchsen

Abbildung 1: Anschlussbuchsen Schloss

Pin 1 Belegung der Buchsen
1
nur mit Kaba Mauer Alarmbox möglich!
2
Stromversorgung Schloss und Alarmbox über die Alarmbox:
a) bei Anbindung an eine Meldetechnik ohne Stromversorgungsmöglichkeit über zusätzliches 12V-Netzteil (Art. Nr. 3002501230) an der Alarmbox oder
b) über die EMA
Beschreibung
Anschluss für Verbindungskabel zur
Eingabeeinheit
Riegelstellungsschalter
1
Stiller Alarm
Fernsperre
Unterlassungsalarm
(min. Betätigungszeit 500ms; Öffnung muss
innerhalb von 60s erfolgen)
Übersteuerung ÖV/ÖBZ
Übersteuerung Doppelcode
Anschluss für optionales Combi B 30
Kaba Mauer Netzteil (Art. Nr.
3002501220)
Anschluss für optionale Alarmbox
(Art. Nr. 3001001550)
Spezifikation
6-polige Buchse
Wechsler 30V DC/
< 0,1 A
Max. 24 V DC /
25 mA
12V DC +/-10 % /
25 mA
12V +/-10 %
12V +/-10 %
12V +/-10 %
9V
2
9V
Pin 1 der jeweiligen Buchse
Pinbelegung
Gemäß Vorbelegung
Pin1= Common
Pin2= Normally Closed
Pin3= Normally Open
Pin6= Collector
Pin7= Emitter
Pin4= +12V
Pin5= GND
Siehe Fernsperre
Siehe Fernsperre
Siehe Fernsperre
Gemäß Vorbelegung
Gemäß Vorbelegung
