Montageanleitung 82132/3xxx CB 30
5.3

Montage Eingabeeinheit

5.3.1

Eingabeeinheit demontieren

Die gelieferte Eingabeeinheit (8 + 11) ist ab Werk vormontiert. Zur Installation am Wertbehältnis ist die Eingabeeinheit zunächst
wie folgt zu demontieren:

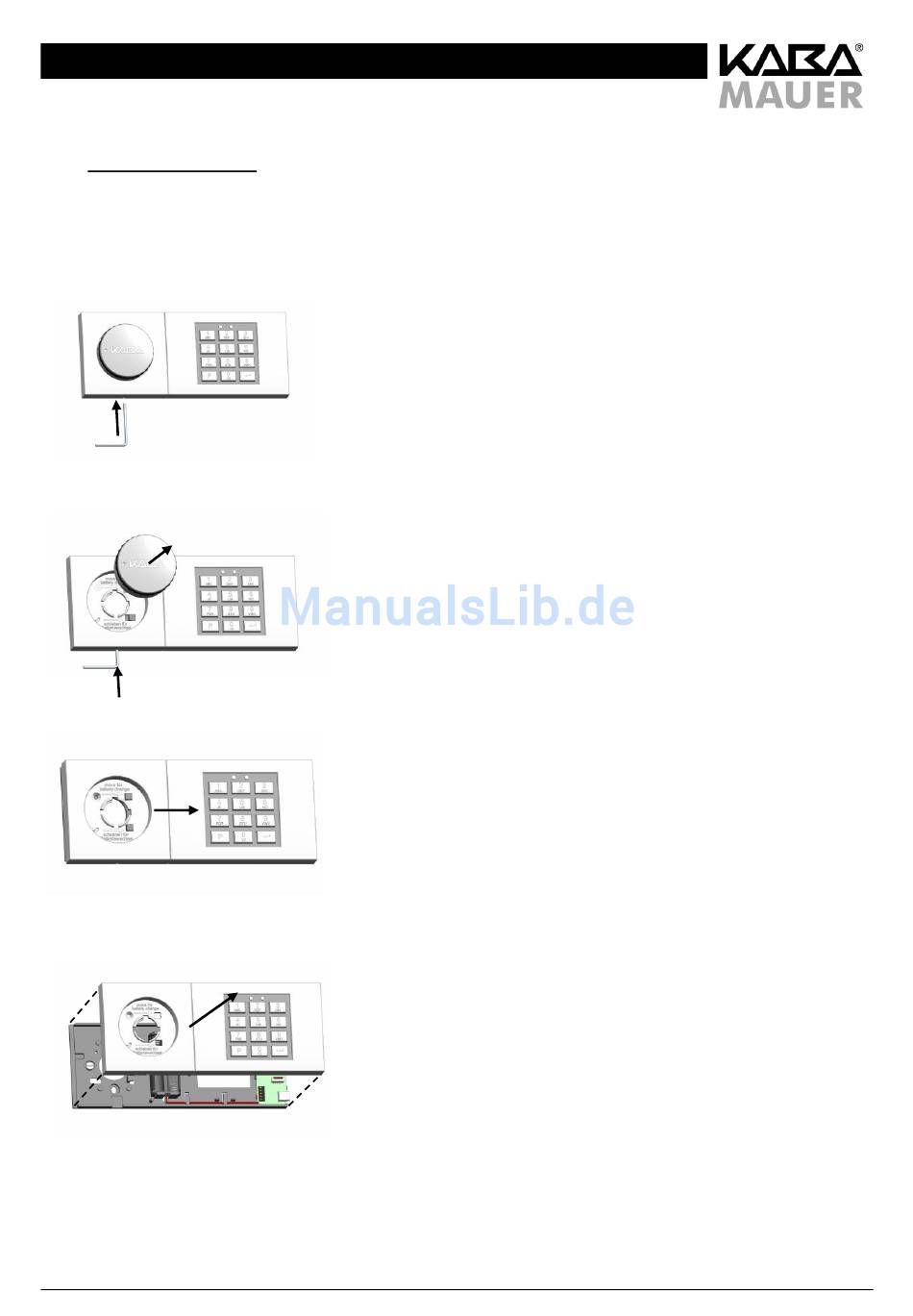

Abbildung 11: Inbusschlüssel einführen
Inbusschlüssel (5) wie in der Abbildung dargestellt in das kleine Loch in der
Eingabeeinheit (8 + 11) bis zum Anschlag einführen.

Abbildung 12: Drehgriff abziehen

Inbusschlüssel (5) gedrückt halten und dabei den Drehgriff (7) wie dargestellt
nach vorne abziehen
Abbildung 13: Schraube lösen
Das Oberteil der Eingabeeinheit (8) in Pfeilrichtung bis zum Anschlag gegen
das Basisteil (11) verschieben.

Abbildung 14: Oberteil abnehmen

Das Oberteil der Eingabeeinheit (8) vorsichtig nach vorne abnehmen.
Stand 16.02.2016
Seite 13 von 40
