5.3.6
Eingabeeinheit Oberteil montieren
Das Oberteil der Eingabeeinheit (8) ist nun wie folgt auf dem Basisteil (11) zu montieren:
Rastnasen
6
15
5.4
Montage/Justage prüfen/durchführen
Nach der Montage sind das Schloss (1) und Eingabeeinheit (8 + 11) so zu justieren, dass sich der Drehgriff (7) leicht drehen
lässt und die Federkraft ausreicht, den Drehgriff (7) nach leichter Drehung im Uhrzeigersinn in Nulllage zurückzuführen. Sollte
eine solche Justage nicht möglich sein, prüfen Sie ob die Befestigungslöcher korrekt nach Vorgabe (siehe Kapitel 4.1) gebohrt
sind. Sollten die Bohrungen nicht nach Vorgabe gefertigt sein, müssen diese korrigiert werden.
Stand 16.02.2016
Seite 18 von 40
Montageanleitung 82132/3xxx CB 30

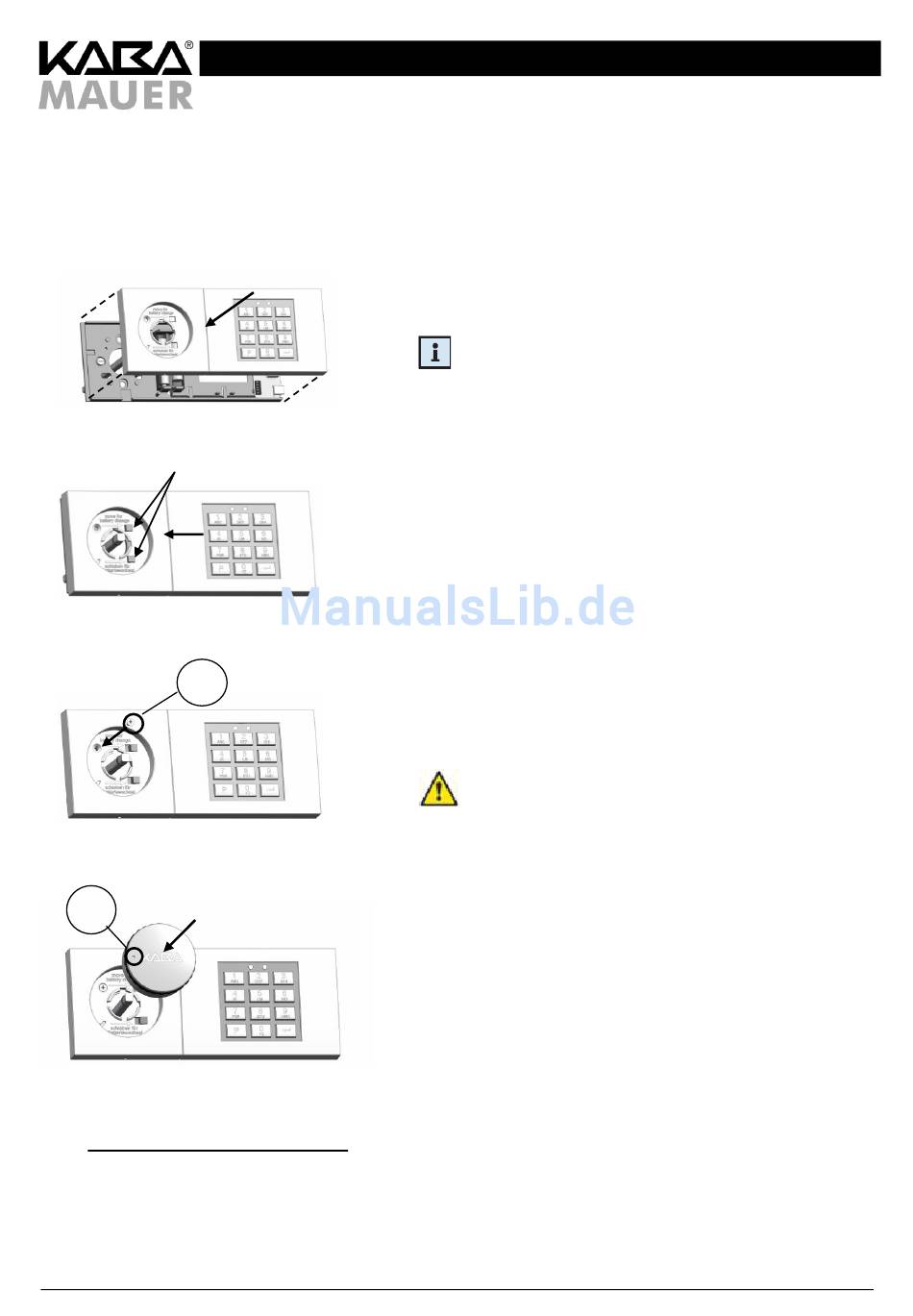

Abbildung 21: Oberteil aufsetzen
Das Oberteil (8) der Eingabeeinheit vorsichtig auf das Basisteil (11)
auflegen bis die rote LED aufleuchtet.
Hinweis: Die Rastnasen des Basisteiles (11) müssen sauber
durch das Oberteil (8) durchtauchen (siehe auch Abbildung
22)!
Abbildung 22: Oberteil verschieben
Das Oberteil (8) der Eingabeeinheit leicht andrücken, so dass die
Rastnasen des Basisteils (11) komplett durchtauchen und dann das
Oberteil (8) nach links bis zum Anschlag verschieben bis die rote
LED erlischt.
Abbildung 23: Oberteil verschrauben
Die Fixierschraube (6) mit einem maximalen Drehmoment von
0,5 Nm vorsichtig in das Basisteil (11) einschrauben.
Achtung: die Schraube (6) nicht überdrehen.
Abbildung 24: Drehgriff montieren
Den Sitz des O-Rings (3) nochmals kontrollieren (5 - 8mm von
Vorderkante der Welle). Anschließend den Drehgriff (7) aufstecken
und
einrasten.
Beim
geschlossenen Zustand des Schlosses (1) der „KABA" Schriftzug
bzw. die Öffnungsanzeige (15; kleine Mulde) waagerecht steht.
Sollte der Drehgriff (7) nicht einrasten, üben Sie keine Gewalt aus,
sondern kontrollieren die Wellenlänge, den korrekten Sitz der
Schrauben (6 + 9) und des O-Rings sowie den korrekten Sitz des
Oberteils (8) der Eingabeeinheit.
Aufstecken
darauf
achten,
dass
im
