Montageanleitung 82132/3xxx CB 30

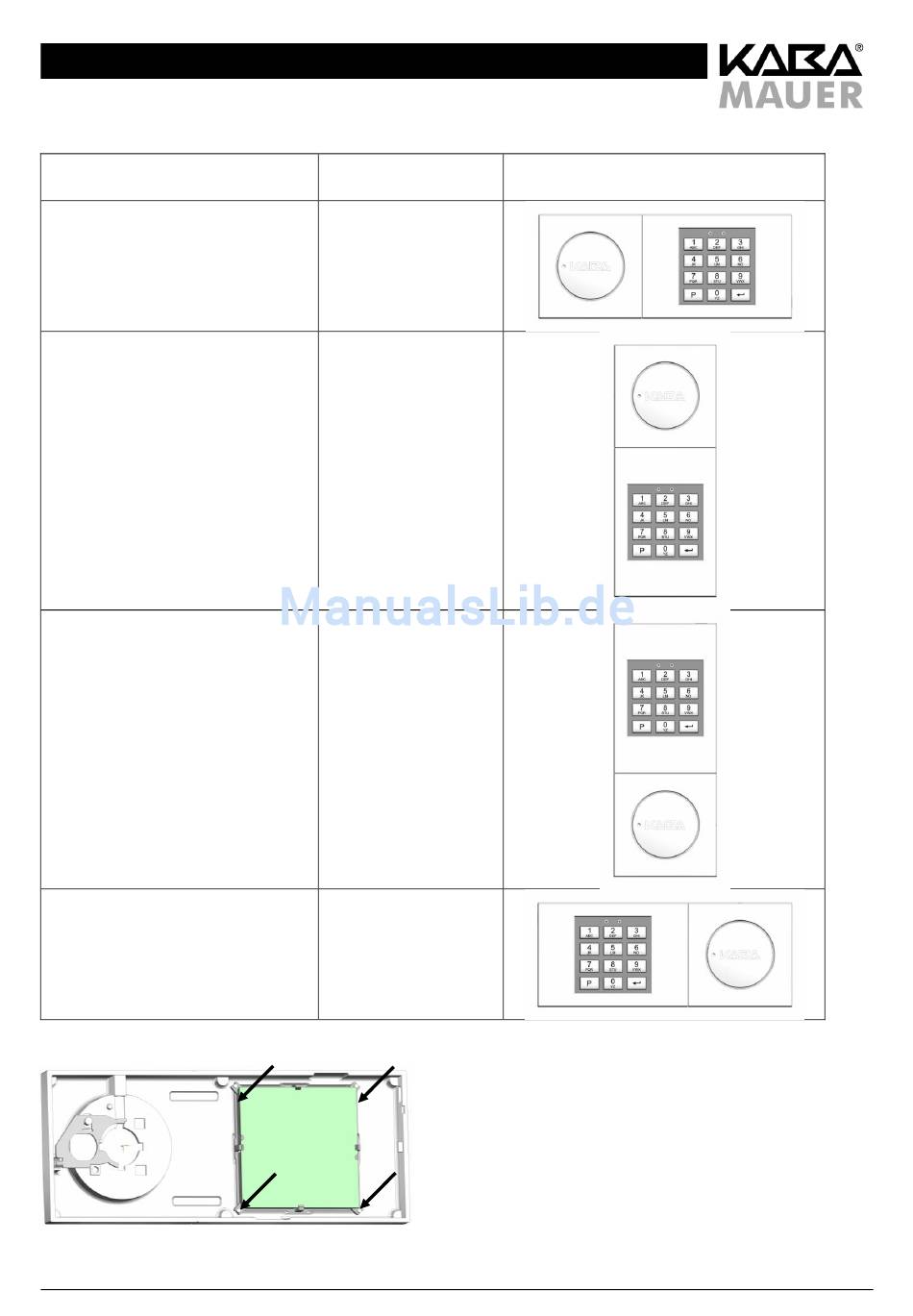

Einbaurichtung der Eingabeeinheit
Drehgriff links, Tastatur rechts
Drehgriff oben, Tastatur unten
Drehgriff unten, Tastatur oben
Drehgriff rechts, Tastatur links
Tabelle 6: Einbauposition Eingabeeinheit, Hinweise für Abbildungen 15 bis 18

Abbildung 18: Tastaturbaugruppe montieren

Drehung der Tastatur
nicht erforderlich
90° gegen den
Uhrzeigersinn
90° im Uhrzeigersinn
180°
Ergebnis
Stand 16.02.2016
Seite 15 von 40
