Tastaturbaugruppe anpassen

Die Tastaturbaugruppe im Oberteil der Eingabeeinheit (8) ist standardmäßig für die Einbaulage Drehgriff (7) links, Tastatur
rechts, vormontiert. Soll diese Einbaulage beibehalten werden, ist dieses Kapitel zu überspringen. Wird die Eingabeeinheit
jedoch in einer der drei anderen Einbaulagen montiert, muss die herausnehmbare Tastaturbaugruppe gedreht werden.
Dazu ist zunächst die Tastaturbaugruppe aus dem Oberteil der Bedieneinheit (8) zu lösen. Dies erfolgt durch vorsichtigen Druck
auf die in Abbildung 15 dargestellten Bereiche (keine Gewalt oder scharfkantige Werkzeuge oder Ähnliches verwenden).
Dadurch löst sich die Baugruppe aus ihren oberen Halterungen. Anschließend die Tastatureinheit vorsichtig aus den unteren
Halterungen lösen (siehe Abbildungen 16 und 17) und möglichst ohne Verkanten oder Verformen der Halteklammern nach
hinten aus dem Oberteil der Bedieneinheit (8) herausnehmen.
Hinweis: Bitte die Tastaturbaugruppe nicht in andere Oberteile verbauen, da das Oberteil der Eingabeeinheit (8) und
die Tastaturbaugruppe verknüpfte Produktdatenaufkleber haben (siehe Abbildung 16).

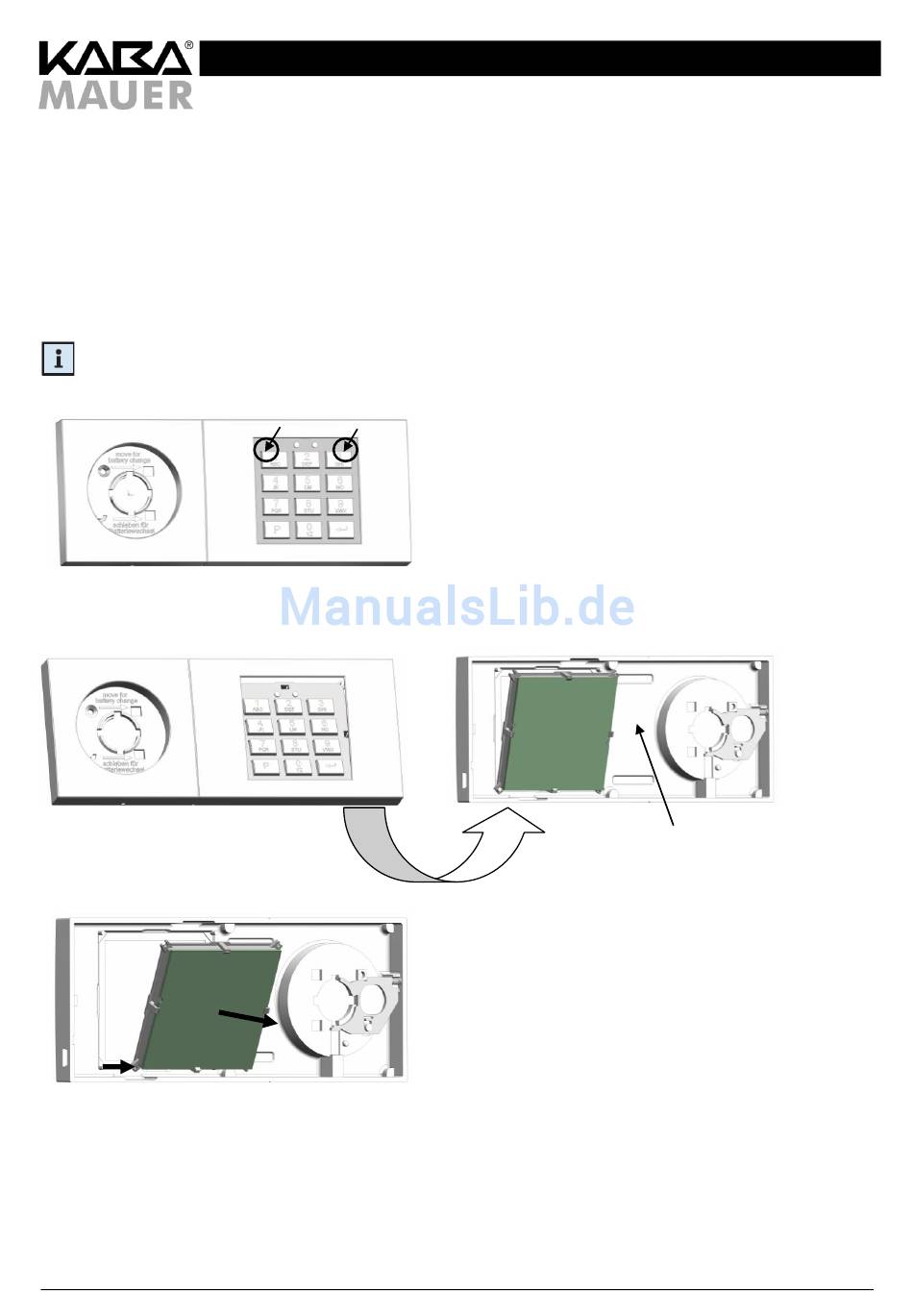

Abbildung 15: Tastaturbaugruppe demontieren, dazu vorsichtig auf den oberen Bereich des Tastaturrahmens drücken
Abbildung 16: Nach lösen der oberen
Halterung, Beschlag umdrehen

Abbildung 17: Tastaturbaugruppe vorsichtig nach hinten herausziehen

Die Tastaturbaugruppe nun wie in Tabelle 6 angegeben drehen und wieder auf die Halterungen des Oberteils der
Eingabeeinheit (siehe Abbildung 18) aufstecken und vorsichtig und gleichmäßig bis zum Anschlag eindrücken (keine Gewalt
anwenden).
Stand 16.02.2016
Seite 14 von 40
Montageanleitung 82132/3xxx CB 30
Produktaufkleber
