Montage
6.3.3.2
Anschluss der Steuereinheit

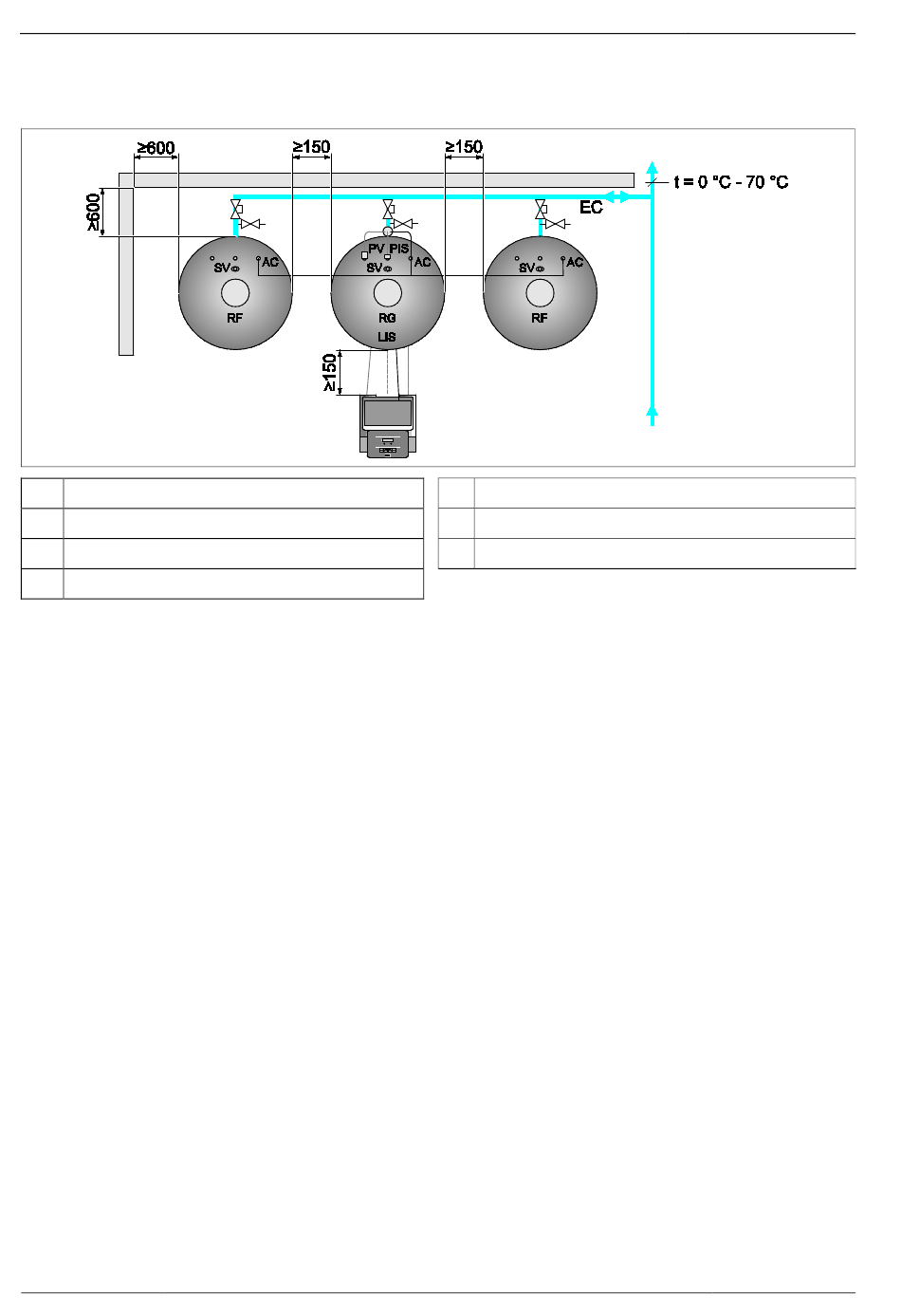

Beispielhaft wird die Montage der Steuereinheit vor dem Grundgefäß und der Anschluss von 2 Folgegefäßen beschrieben. Bei anderen
Aufstellvarianten ist analog zu verfahren.
RF
Folgegefäß
RG
Grundgefäß
SV
Sicherheitsventil
PV
Magnetventil
Das Magnetventil „PV", der Drucksensor „PIS" und deren Kabel sind auf dem Grundgefäß werkseitig vormontiert.
Führen Sie die Kabel durch das Montagerohr an der Rückseite des Grundgefäßes bis zur Steuereinheit.
Montieren sie anschließend die Niveaumessung am Grundgefäß, siehe Kapitel 6.3.4 "Montage der Niveaumessung" auf Seite 25.
Montieren Sie das Kabel an die Druckmessdose „LIS" der Niveaumessung und führen Sie das Kabel bis zur Steuereinheit.
Die flexible Druckluftleitung ist mit der Steuereinheit verbunden. Führen Sie die Druckluftleitung ebenfalls durch das Montagerohr.
Steuereinheit mit 1 Kompressor:
Schließen Sie die Druckluftleitung direkt am Druckluftanschluss „AC" des Grundgefäßes an.
Steuereinheit mit 2 Kompressoren oder zusätzlichen Folgegefäß:
Montieren Sie zunächst den mitgelieferten Verteiler am Druckluftanschluss „AC" vom Grundgefäß.
Schließen Sie die Druckluftleitungen der Kompressoren über den Verteiler an.
Schließen Sie die Folgegefäße über die mit mitgelieferten Anschlusssets an.
24 — Deutsch
PIS Drucksensor
AC
EC
Reflexomat mit Touch-Steuerung — 01.06.2014
Druckluftleitung
Ausdehnungsleitung
