6.3.3.1
Wasserseitiger Anschluss

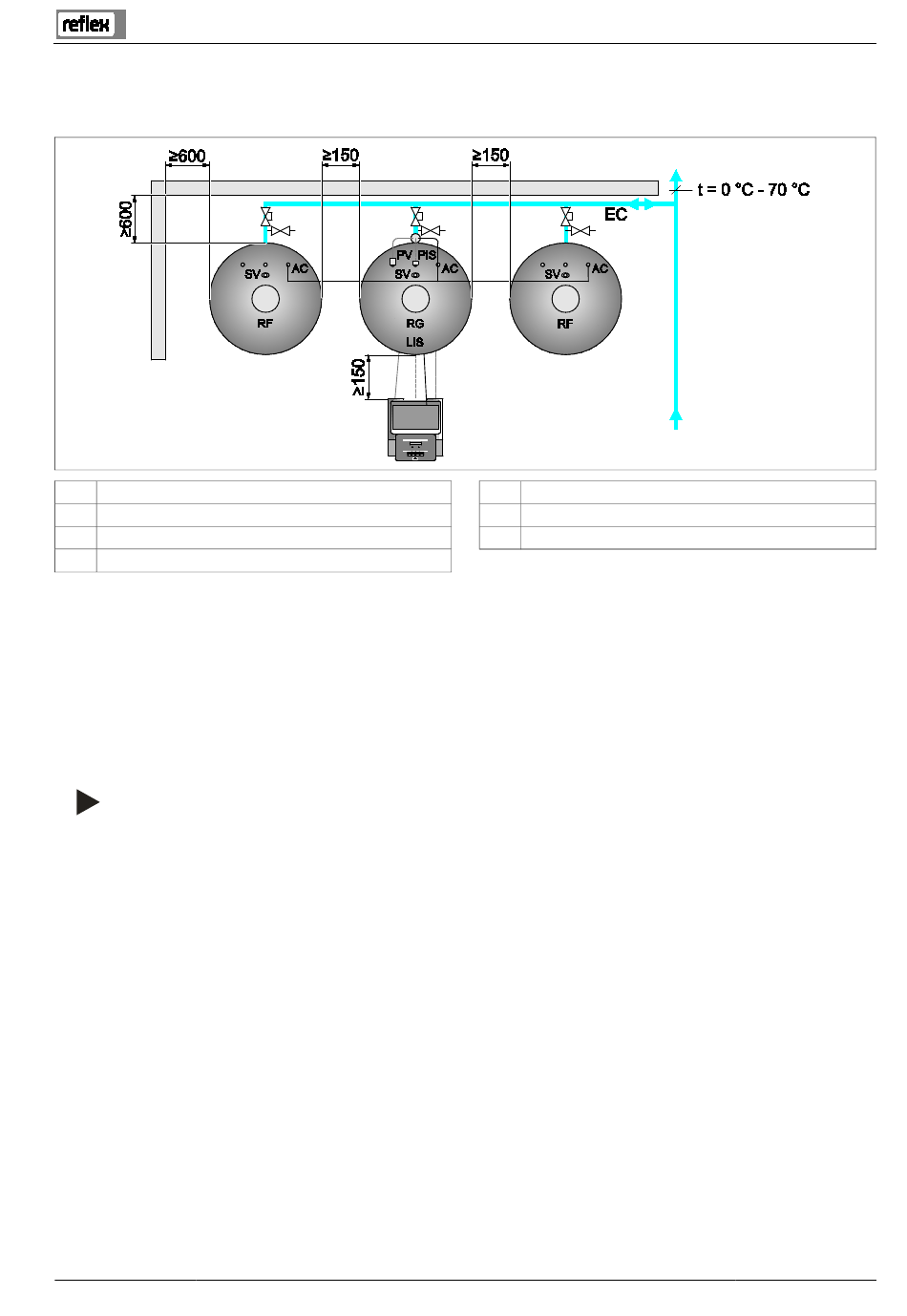

Als Beispiel wird die Montage der Steuereinheit vor dem Grundgefäß und der Anschluss von 2 Folgegefäßen beschrieben. Bei anderen
Aufstellvarianten ist analog zu verfahren.
RF
Folgegefäß
RG
Grundgefäß
SV
Sicherheitsventil
PV
Magnetventil
Um die Funktion der Niveaumessung „LIS" zu gewährleisten, muss das Grundgefäß flexibel über den mitgelieferten Schlauch am
Anlagensystem angeschlossen werden.
Das Grundgefäß und die optionalen Folgegefäße erhalten in der Ausdehnungsleitung „EC" eine gesicherte Absperrung und eine
Entleerung. Bei mehreren Gefäßen wird eine Sammelleitung zum Anlagensystem verlegt.
Die Einbindung ins Anlagensystem hat an Stellen mit Temperaturen 0 °C – 70 °C zu erfolgen. Das ist bei Heizungsanlagen der Rücklauf
und bei Kälteanlagen der Vorlauf des Erzeugers.
Liegen die Temperaturen außerhalb von 0 °C – 70 °C, müssen zwischen Anlagensystem und dem Reflexomaten Vorschaltgefäße in die
Ausdehnungsleitung eingebaut werden.
Hinweis!
Details zur Schaltung der Reflexomaten oder von Vorschaltgefäßen, sowie die Dimensionen der Ausdehnungsleitungen,
sind den Planungsunterlagen zu entnehmen. Hinweise dazu finden Sie auch in der Reflex Planungsrichtlinie.
PIS
AC
EC
Reflexomat mit Touch-Steuerung — 01.06.2014
Drucksensor
Druckluftleitung
Ausdehnungsleitung
Montage
Deutsch — 23
