Instandhalten und Warten
10.4 Werkseinstellungen
10.4.2 Werkseinstellungen manuell zurücksetzen
Voraussetzung
Das Kommunikationsmodul wurde von der Spannungsversorgung getrennt.
Vorgehensweise
Gehen Sie folgendermaßen vor, um alle Einstellungen mit Hilfe der Reader-Schnittstelle auf
die Werkseinstellungen zurückzusetzen:
1. Stellen Sie eine Drahtbrücke her.
2. Verbinden Sie mit Hilfe der Drahtbrücke die Pins 4 (RxD) und 7 (TxD) der Reader-
Schnittstelle X21 miteinander.

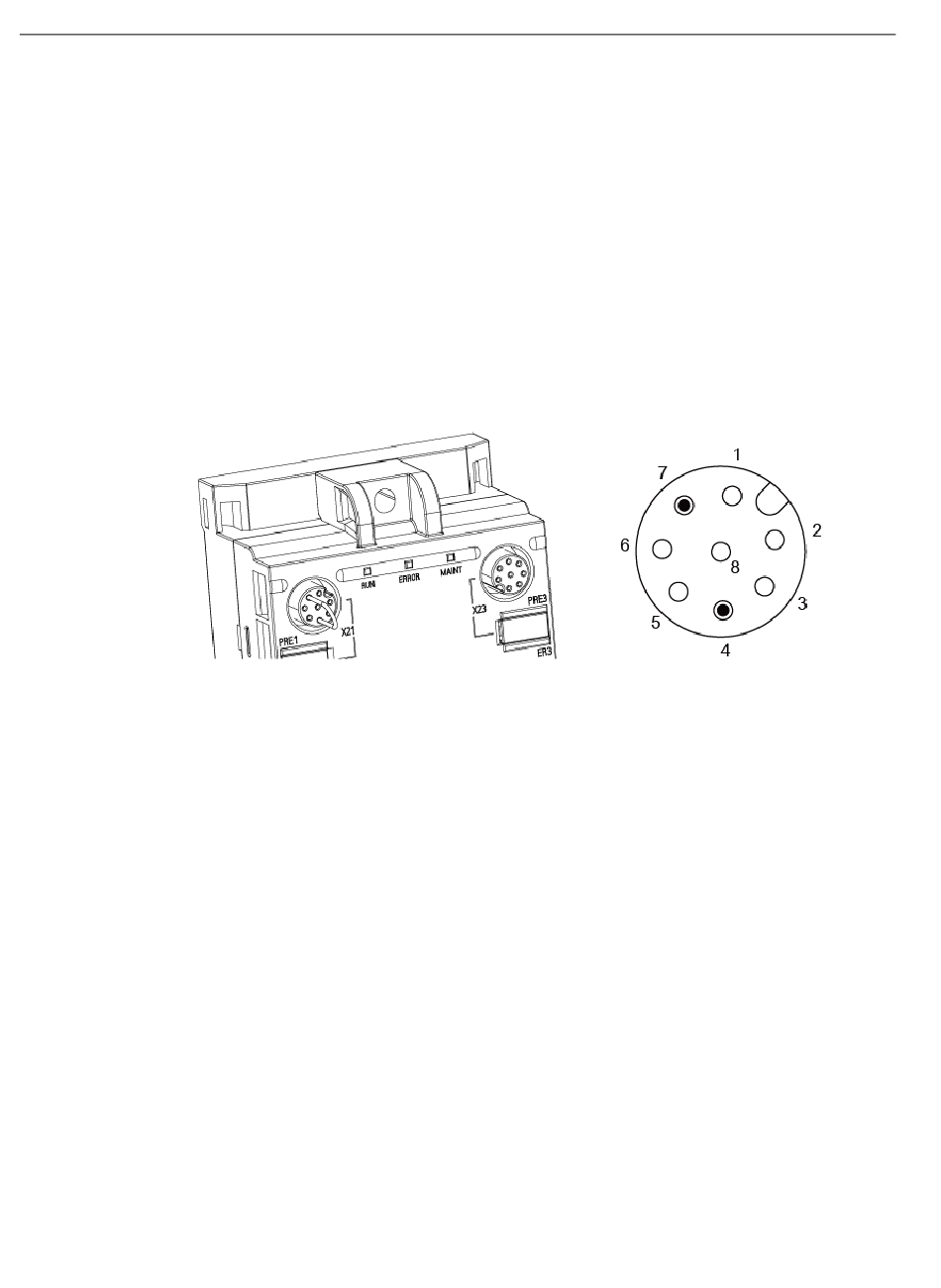

Bild 10-5
3. Verbinden Sie das Kommunikationsmodul mit der Spannungsversorgung.
4. Warten Sie bis alle LEDs, nachdem diese für wenige Sekunden geblinkt haben, kurzzeitig
durchgängig leuchten und dann erneut blinken.
5. Entfernen Sie die Drahtbrücke.
6. Warten Sie, bis die "RUN"-LED durchgängig grün leuchtet.
Ergebnis: Das Kommunikationsmodul wird auf die ursprüngliche Werkseinstellung
zurückgesetzt.
Beachten Sie, dass durch das Wiederherstellen der Werkseinstellungen dem
Kommunikationsmoduls die werkseitig voreingestellten IP-Adresse zugewiesen wird.
Dadurch dass die IP-Adresse verworfen wird, geht evtl. die Verbindung zwischen WBM und
Browser verloren. Sie erkennen nur anhand der "RUN"-LED, wann der
Wiederherstellungsprozess abgeschlossen ist. Nach dem Wiederherstellen wird das
Kommunikationsmodul neu gestartet. Das Kommunikationsmodul ist betriebsbereit, wenn
die "RUN"-LED grün leuchtet/blinkt.
Nach dem Neustart des Kommunikationsmoduls müssen sie dem Kommunikationsmodul
ggf. eine neue IP-Adresse bzw. einen neuen Gerätenamen zuweisen.
