5.4 Kommunikationsmodul anschließen
Schnittstellen
①
②
③
④

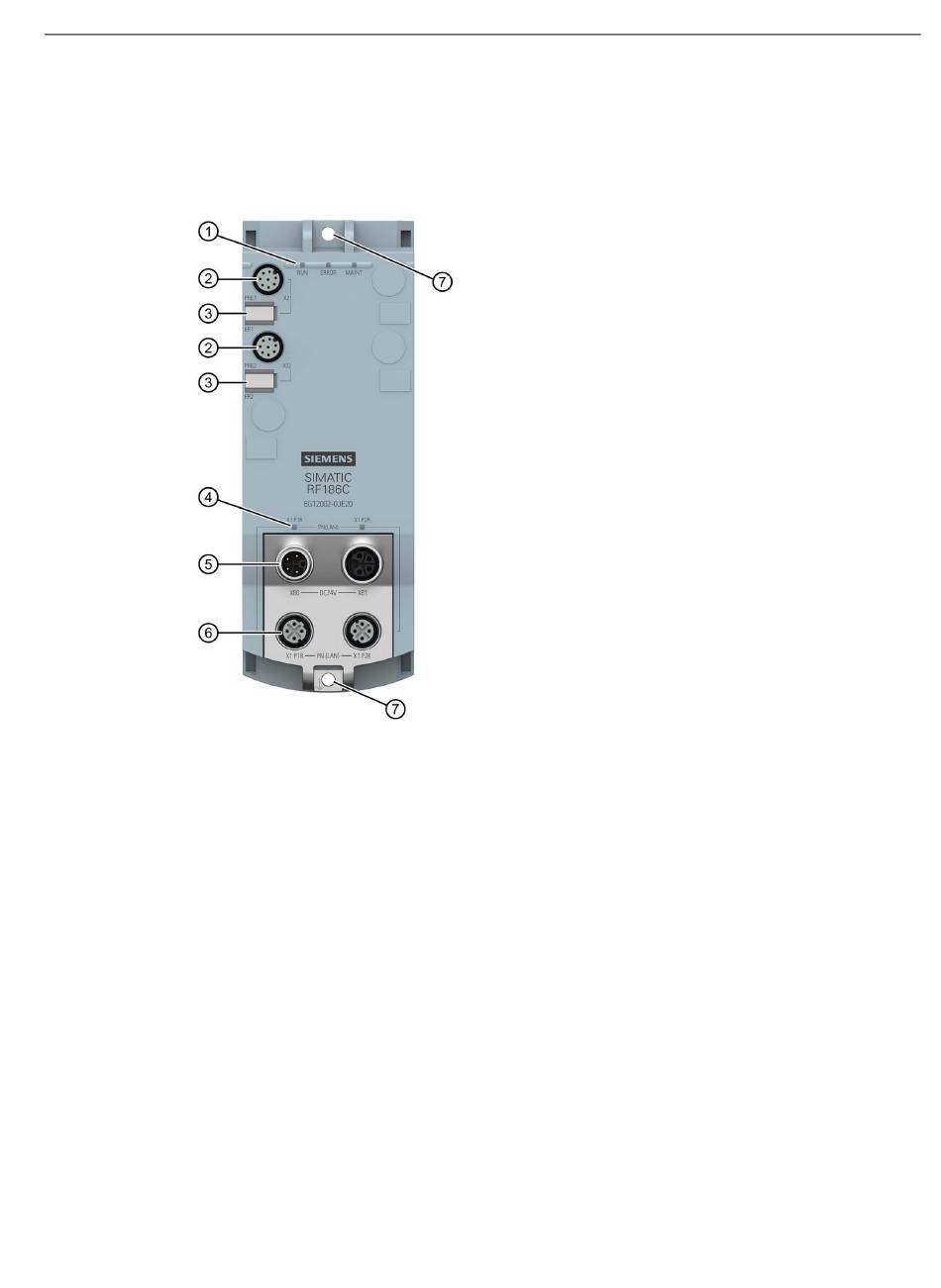

Bild 5-9
Über die M12-Rundbuchsen
PROFINET IO weiterschleifen.
Die Anschlussbelegungen der verschiedenen Schnittstellen sind werksseitig, auf jedem
Kommunikationsmodul, seitlich aufgelasert.
SIMATIC RF185C, RF186C, RF188C
Betriebsanleitung, 10/2018, C79000-G8900-C512-01
Status-LEDs
Reader-Schnittstellen
X21-X24
(M12, 8-polig, A-codiert)
Reader-LEDs
PROFINET-/Ethernet-LEDs
Aufbau des Kommunikationsmoduls
⑤
⑥
⑦
⑤ ⑥
+ können Sie die Versorgungsspannungen und
5.4 Kommunikationsmodul anschließen
Schnittstelle für die Spannungsversorgung
X80, X81
(M12, 4-polig, L-codiert)
Schnittstelle für PROFINET IO
X1 P1R, X1 P2R
(M12, 4-polig, D-codiert)
Montagebohrungen und Funktionserde
(PE)
Anschließen
