Anschließen
5.4 Kommunikationsmodul anschließen
Tabelle 5- 4 Anschlussbelegung Reader-Schnittstelle; M12-Buchse (8-polig, A-codiert)
Pin
38
Belegung
RS422
1 +24 V
2 -RxD
3 0 V
4 +RxD
5 +TxD
6 -TxD
7 --
8 Funktionserde
(PE) / Schirm
RS232
+24 V
--
0 V
RxD
+5 V
--
TxD
Funktionserde
(PE) / Schirm
Betriebsanleitung, 10/2018, C79000-G8900-C512-01

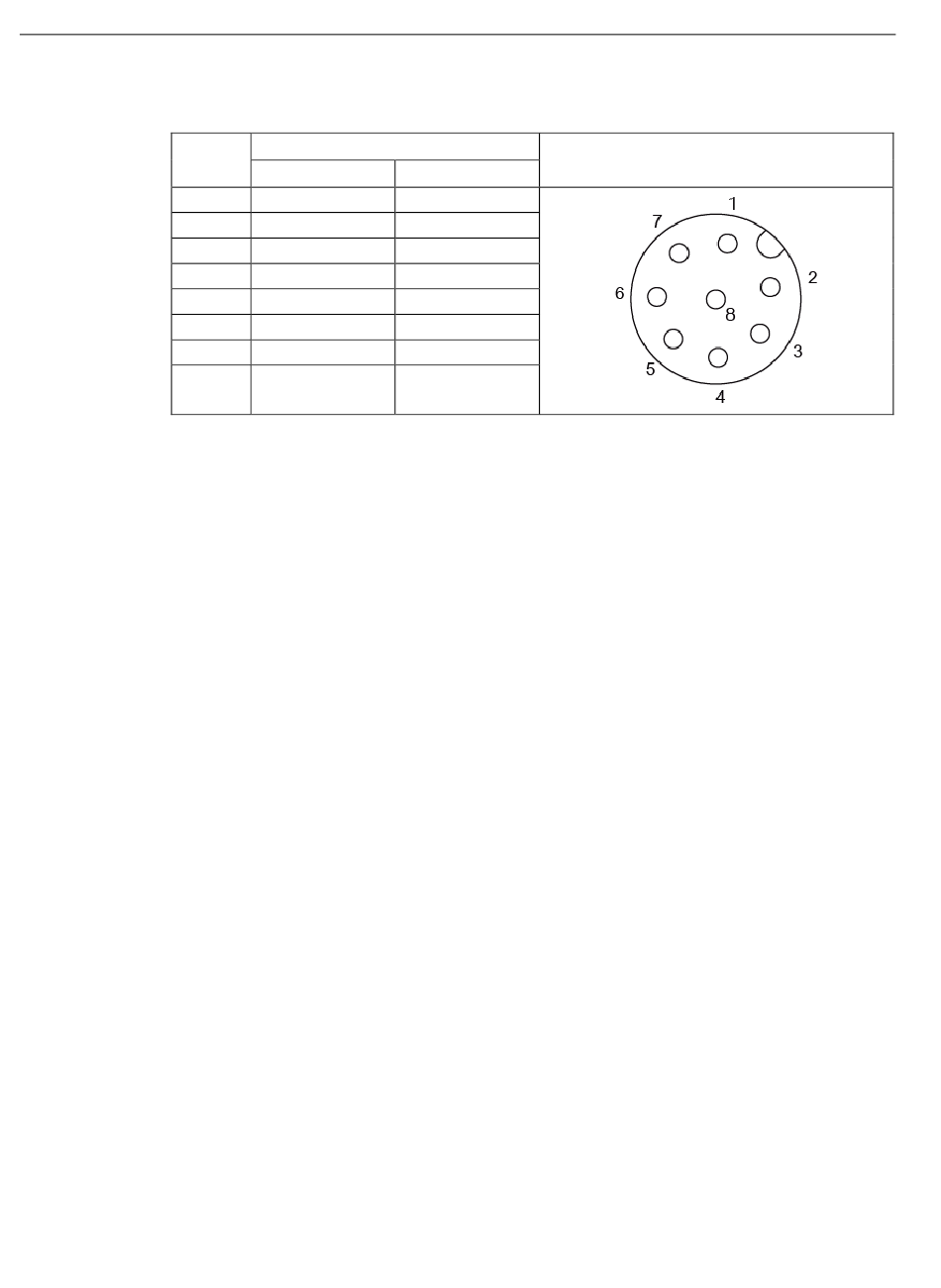

Ansicht M12-Buchse, 8-polig
SIMATIC RF185C, RF186C, RF188C
