4 Erste Inbetriebnahme und Demonstration
4.1 Herstellen der Verbindungen
Der Anschluss der Stromversorgung für die SIM2000-0A20A00 wird im Kapitel 7.3 der NAV-LOC
Betriebsanleitung beschrieben.

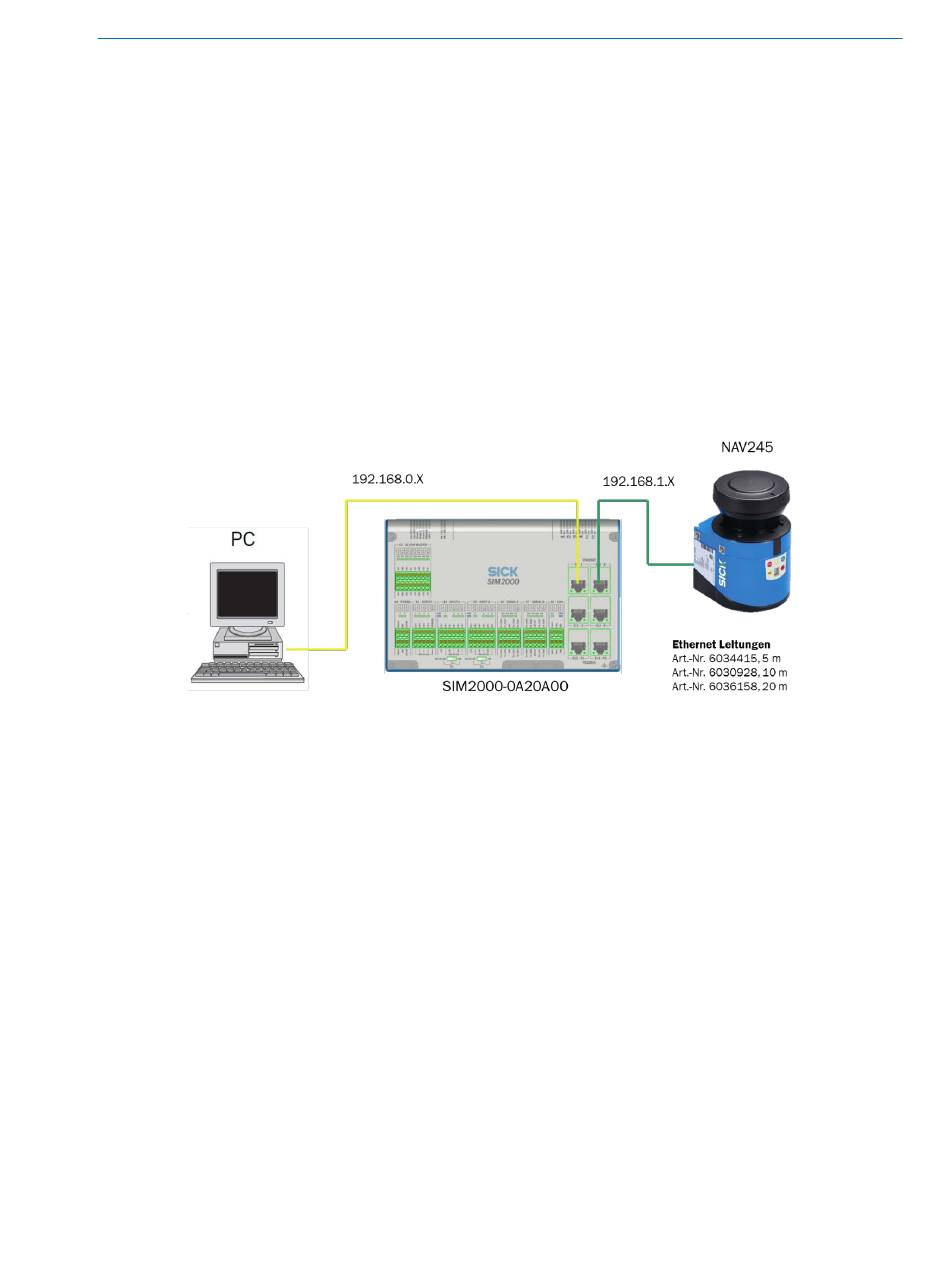

An die Ethernet-Schnittstellen der SIM kann für eine Demonstration ein direkter Anschluss von
Scanner und PC erfolgen.
Eine Anschlussvariante für die Fahrzeugintegration mit einem Switch wird in Kapitel 3 beschrie-
ben.
Die hier gezeigten Verbindungen basieren auf den Grundeinstellungen von der SIM (192.168.0.1)
und NAV245 (192.168.1.10).
Achtung : Im Lieferzustand ist der NAV245 auf die Adresse 192.168.0.1 eingestellt und muss mit
Hilfe von SOPAS ET auf die Adresse 192.168.1.10 umgestellt werden.
Die Ethernet–Schnittstelle des PC wird in diesem Fall auf eine IP-Adresseim Bereich 192.168.0.2
bis 192.168.0.255 eingestellt.
