5 Integration und Inbetriebnahme des NAV-LOC auf
einem Fahrzeug
5.1 Herstellen der Stromversorgung NAV245
Die Herstellung der Stromversorgung für den NAV245 wird ausführlich in der Betriebsanleitung
(8018477) im Kapitel 5 beschrieben, nachfolgend erfolgt eine kurze Zusammenfassung:
Versorgungsspannung:
DC 10,8 V...30 V gemäß IEC 60 364-4-41
(zulässige Leitungslängen in Kapitel 6.3.2 Tab. 11 auf Seite 56 des Handbuchs 8018477)
Der NAV245 nimmt folgende Leistungen auf:
•
Leistungsaufnahme mit maximaler Ausgangslast 20 W
•
Leistungsaufnahme mit maximaler Heizleistung 60 W

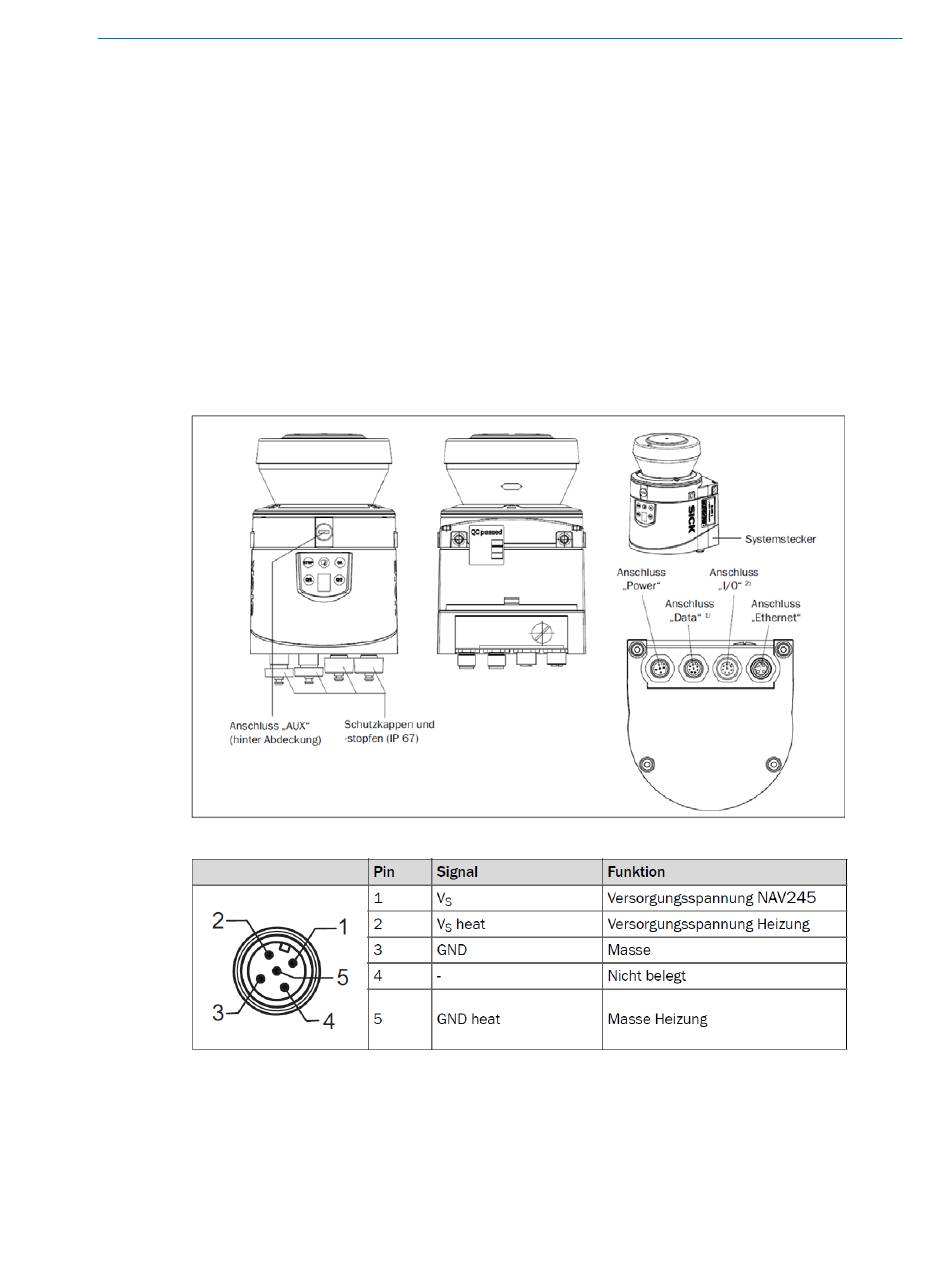

Lage der elektrischen Anschlüsse
Pin-Belegung des Anschlusses "Power" M12x5, Stecker am NAV245
