Es sollte mindestens eine Ausrichtung mit einer Wasserwaage erfolgen, welche auf dem Motor-
kranz aufgelegt werden kann.
Benutzen Sie die grafische Scan-Darstellung in SOPAS ET, um die erzeugten Messwerte und den
Messbereich online zu verifizieren.
1. Im Projektbaum NAV245, MONITOR, SCAN-DARSTELLUNG wählen.
2. Um die Messung zu starten, auf die Schaltfläche PLAY klicken.
3. Die Messlinie mit dem gewünschten Ergebnis vergleichen.
Wichtig! Die SCAN-DARSTELLUNG im MONITOR ist abhängig von der verfügbaren Rechenleistung
des PCs und erfolgt nicht in Echtzeit. Es werden deshalb nicht alle Messwerte visualisiert.

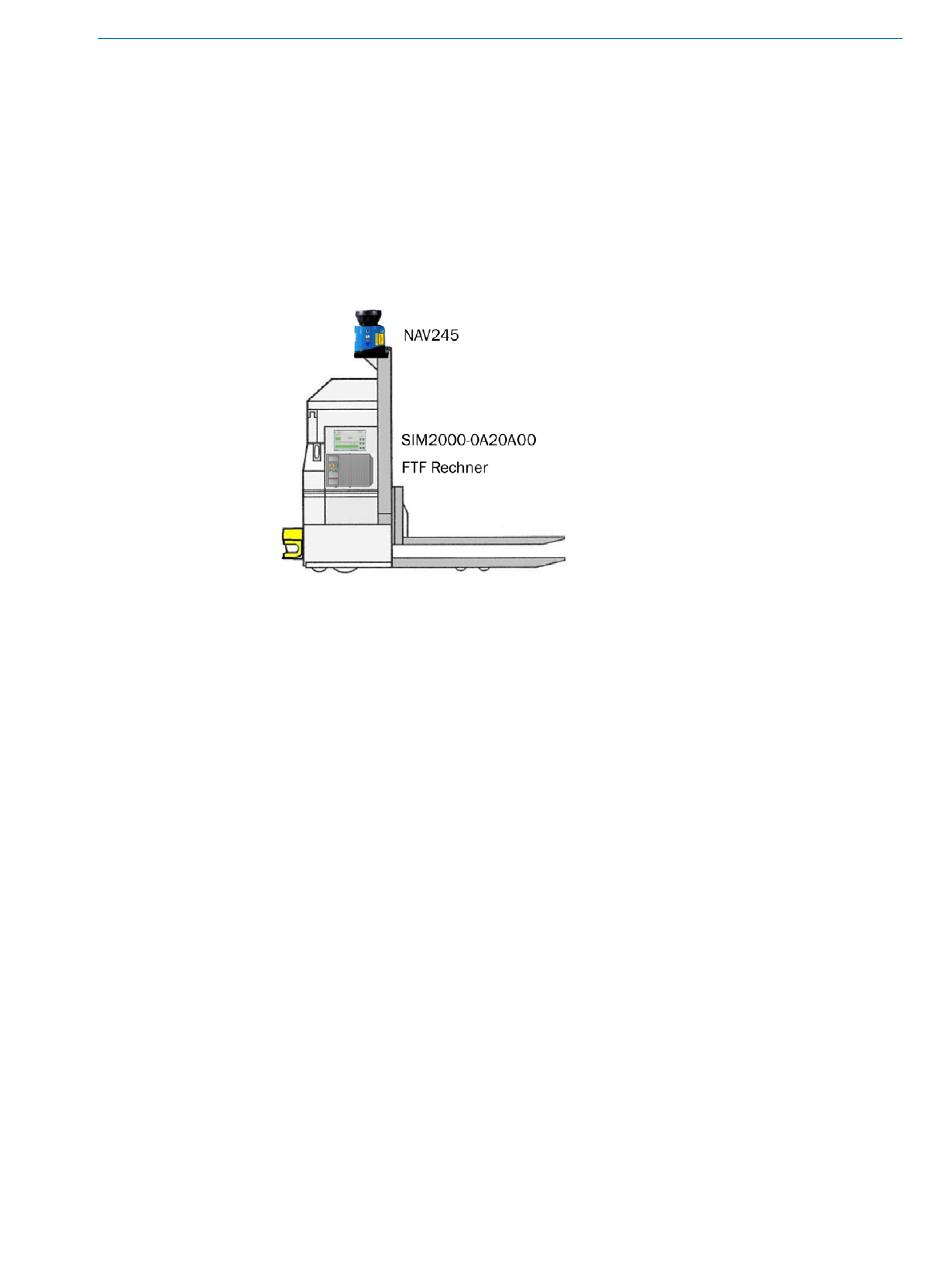

Typische Installation des NAV-LOC auf einem FTF
Hinweise : Eine ausführliche Anleitung einer optimalen Ausrichtung des NAV245 ist im Kapitel 4
Ausrichtung der Scanebenheit der Bedienungsanleitung (SICK-Dokument Nr.: 8018477 (Deutsch)
und 8018478 (Englisch)) beschrieben.
