5

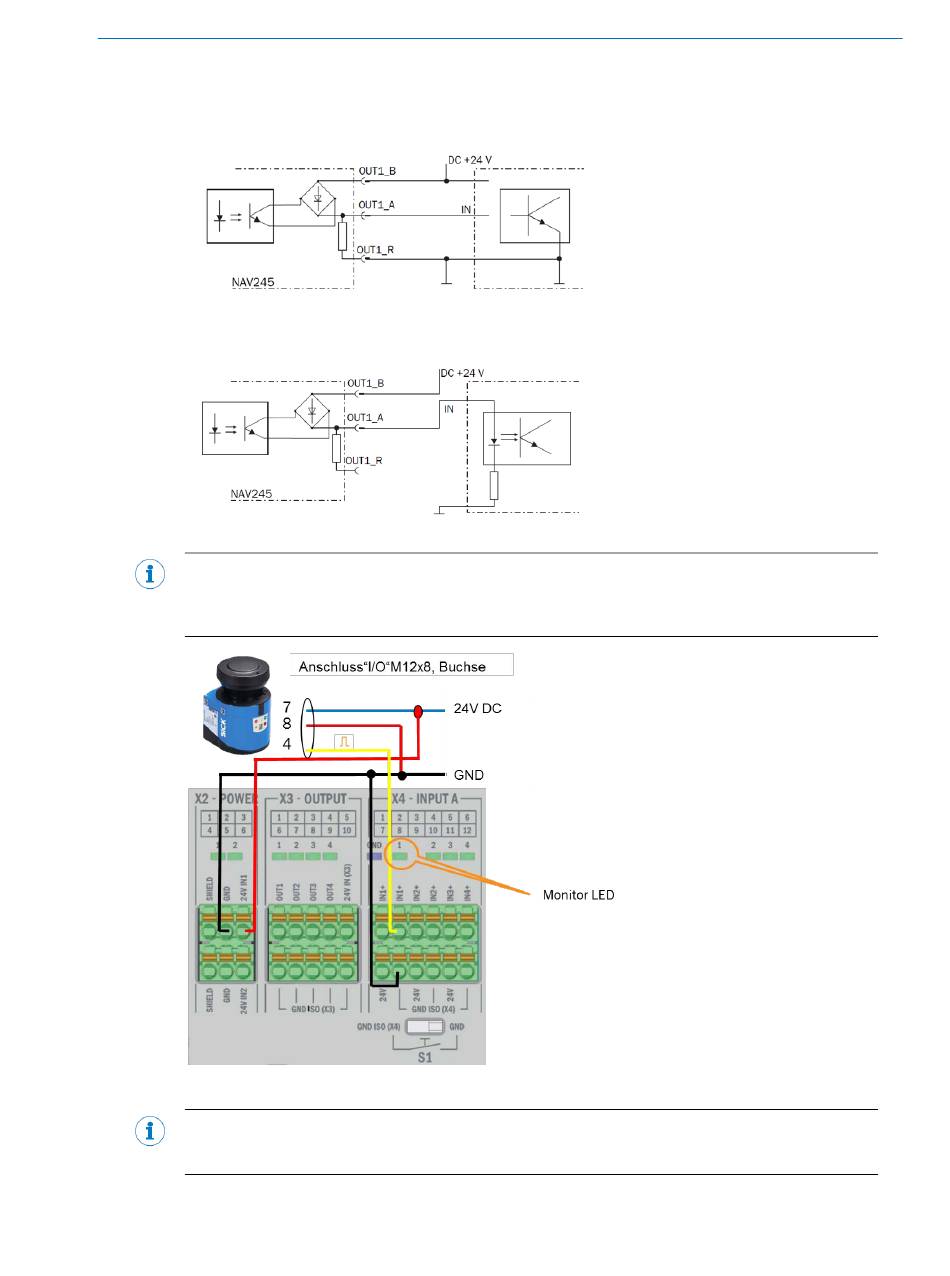

Die Anschaltung des Syncronausganges muss aktiv high erfolgen, dafür gibt es zwei
Schaltungsvarianten:
Anschalten der Ausgänge des NAV245 potentialbehaftet (aktiv high)
Anschalten der Ausgänge an einer SPS, potenzialbehaftet (aktiv high)
Anschalten der Ausgänge des NAV245 potentialfrei (aktiv high)
Anschalten der Ausgänge an einer SPS, potenzialfrei (aktiv high)
HINWEIS
Damit die Navigation Control das Hardwaresignal vom Scanner auswerten kann, ist es wichtig,
den Schaltausgang OUT 1 vom Scanner, welche an der gelben Ader der 8-poligen Versorgungslei-
tung verfügbar ist, mit dem Eingang X4- 1 (IN1+) der SIM zu verbinden.
Verdrahtungsbeispiel bei einer gemeinsamen Stromversorgung von SIM2000-0A20A00 und NAV245
HINWEIS
Mit der Monitor LED 1 kann erfolgt eine Signalisierung wenn vom angeschlossenen Scanner Sync-
Signale empfangen werden.
