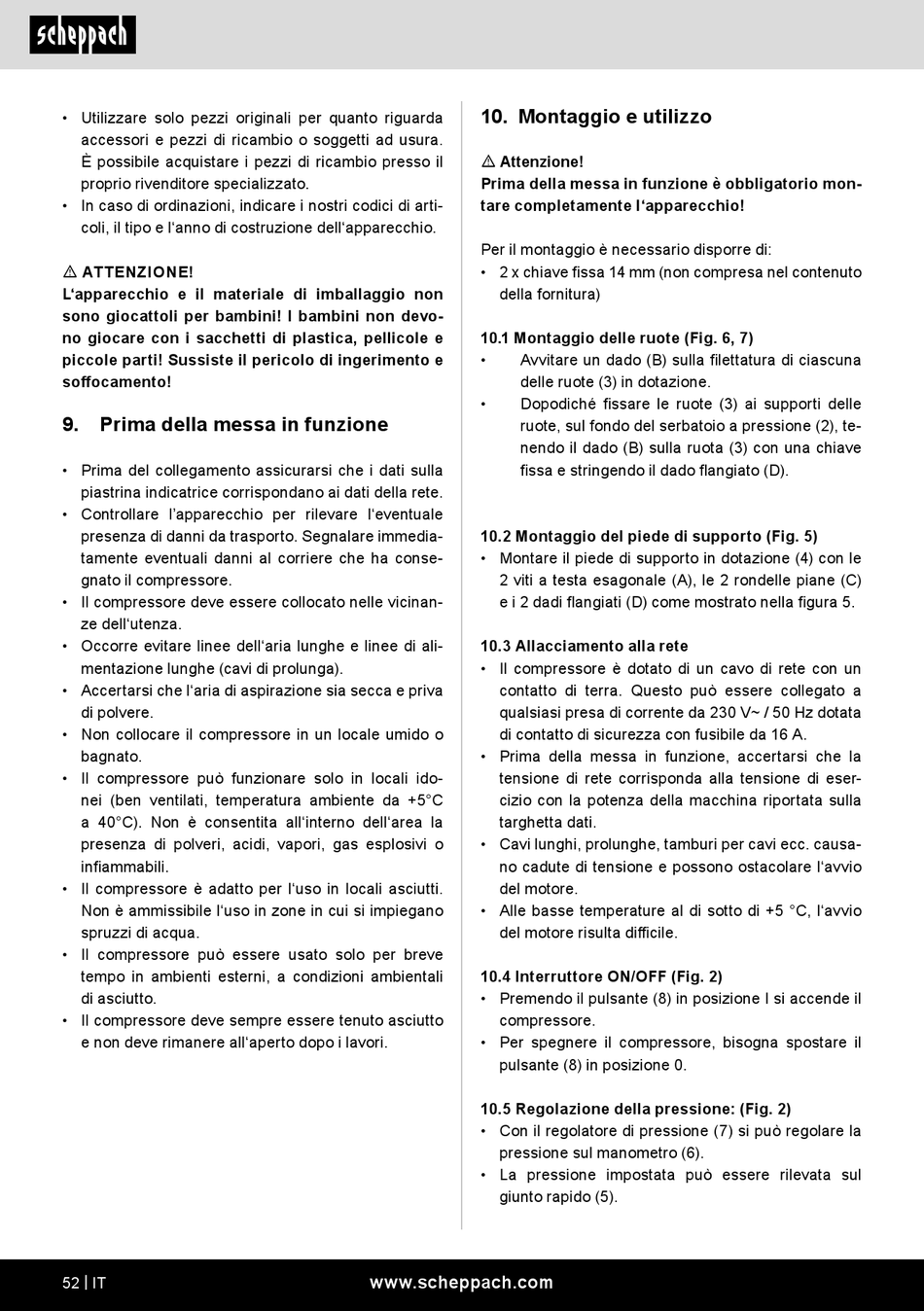

Scheppach HC51V Original Bedienungsanleitung Seite 52

• Utilizzare solo pezzi originali per quanto riguarda
accessori e pezzi di ricambio o soggetti ad usura.
È possibile acquistare i pezzi di ricambio presso il
proprio rivenditore specializzato.
• In caso di ordinazioni, indicare i nostri codici di arti-
coli, il tipo e l'anno di costruzione dell'apparecchio.
m ATTENZIONE!
L'apparecchio e il materiale di imballaggio non
sono giocattoli per bambini! I bambini non devo-
no giocare con i sacchetti di plastica, pellicole e
piccole parti! Sussiste il pericolo di ingerimento e
soffocamento!
9. Prima della messa in funzione
• Prima del collegamento assicurarsi che i dati sulla
piastrina indicatrice corrispondano ai dati della rete.
• Controllare l'apparecchio per rilevare l'eventuale
presenza di danni da trasporto. Segnalare immedia-
tamente eventuali danni al corriere che ha conse-
gnato il compressore.
• Il compressore deve essere collocato nelle vicinan-
ze dell'utenza.
• Occorre evitare linee dell'aria lunghe e linee di ali-
mentazione lunghe (cavi di prolunga).
• Accertarsi che l'aria di aspirazione sia secca e priva
di polvere.
• Non collocare il compressore in un locale umido o
bagnato.
• Il compressore può funzionare solo in locali ido-
nei (ben ventilati, temperatura ambiente da +5°C
a 40°C). Non è consentita all'interno dell'area la
presenza di polveri, acidi, vapori, gas esplosivi o
infiammabili.
• Il compressore è adatto per l'uso in locali asciutti.
Non è ammissibile l'uso in zone in cui si impiegano
spruzzi di acqua.
• Il compressore può essere usato solo per breve
tempo in ambienti esterni, a condizioni ambientali
di asciutto.
• Il compressore deve sempre essere tenuto asciutto
e non deve rimanere all'aperto dopo i lavori.
52 | IT
10. Montaggio e utilizzo
m Attenzione!
Prima della messa in funzione è obbligatorio mon-
tare completamente l'apparecchio!
Per il montaggio è necessario disporre di:
• 2 x chiave fissa 14 mm (non compresa nel contenuto
della fornitura)
10.1 Montaggio delle ruote (Fig. 6, 7)
• Avvitare un dado (B) sulla filettatura di ciascuna
delle ruote (3) in dotazione.
• Dopodiché fissare le ruote (3) ai supporti delle
ruote, sul fondo del serbatoio a pressione (2), te-
nendo il dado (B) sulla ruota (3) con una chiave
fissa e stringendo il dado flangiato (D).
10.2 Montaggio del piede di supporto (Fig. 5)
• Montare il piede di supporto in dotazione (4) con le
2 viti a testa esagonale (A), le 2 rondelle piane (C)
e i 2 dadi flangiati (D) come mostrato nella figura 5.
10.3 Allacciamento alla rete
• Il compressore è dotato di un cavo di rete con un
contatto di terra. Questo può essere collegato a
qualsiasi presa di corrente da 230 V~ / 50 Hz dotata
di contatto di sicurezza con fusibile da 16 A.
• Prima della messa in funzione, accertarsi che la
tensione di rete corrisponda alla tensione di eser-
cizio con la potenza della macchina riportata sulla
targhetta dati.
• Cavi lunghi, prolunghe, tamburi per cavi ecc. causa-
no cadute di tensione e possono ostacolare l'avvio
del motore.
• Alle basse temperature al di sotto di +5 °C, l'avvio
del motore risulta difficile.
10.4 Interruttore ON/OFF (Fig. 2)
• Premendo il pulsante (8) in posizione I si accende il
compressore.
• Per spegnere il compressore, bisogna spostare il
pulsante (8) in posizione 0.
10.5 Regolazione della pressione: (Fig. 2)
• Con il regolatore di pressione (7) si può regolare la
pressione sul manometro (6).
• La pressione impostata può essere rilevata sul
giunto rapido (5).
