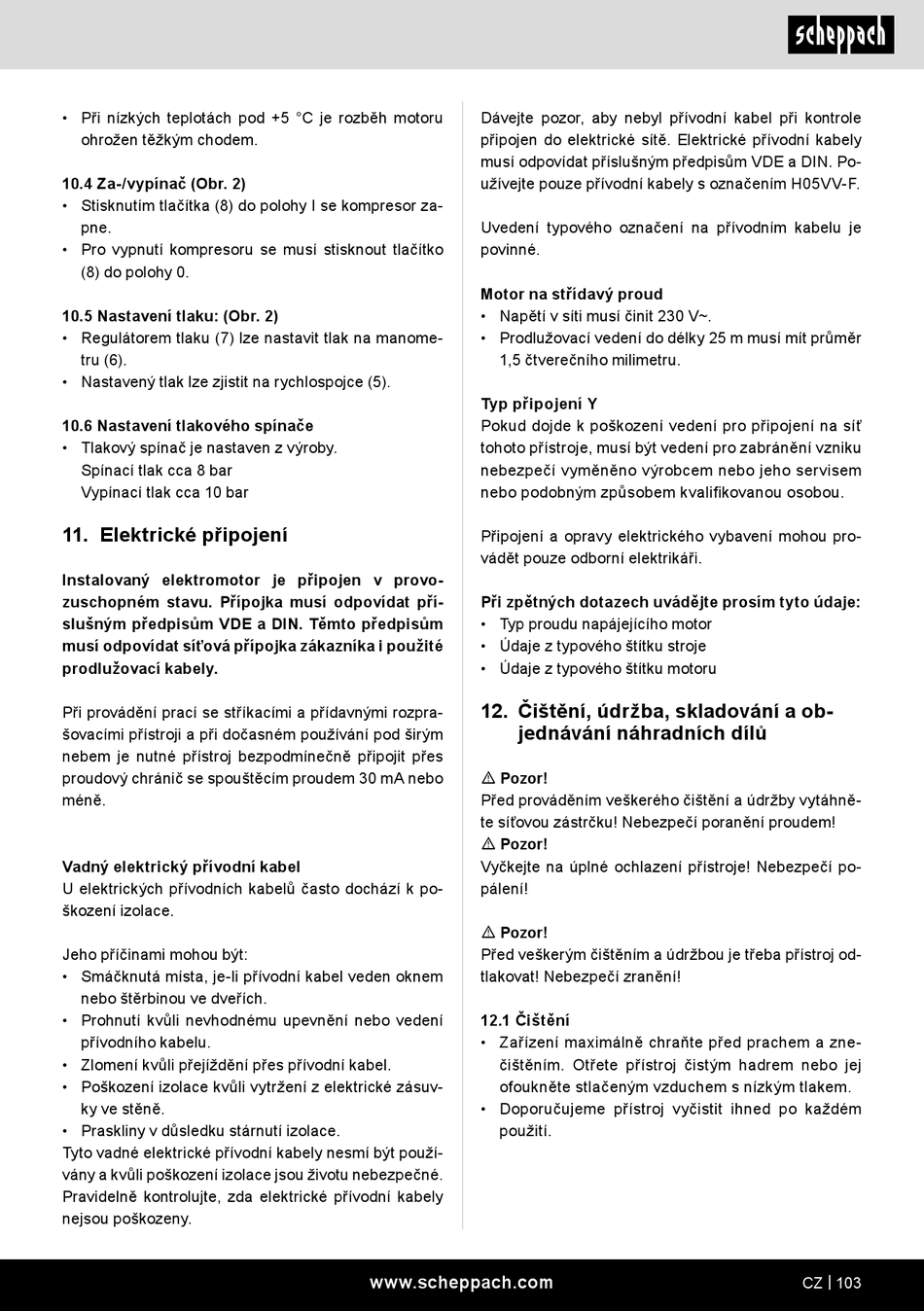

Scheppach HC51V Original Bedienungsanleitung Seite 103

• Při nízkých teplotách pod +5 °C je rozběh motoru
ohrožen těžkým chodem.
10.4 Za-/vypínač (Obr. 2)
• Stisknutím tlačítka (8) do polohy I se kompresor za-
pne.
• Pro vypnutí kompresoru se musí stisknout tlačítko
(8) do polohy 0.
10.5 Nastavení tlaku: (Obr. 2)
• Regulátorem tlaku (7) lze nastavit tlak na manome-
tru (6).
• Nastavený tlak lze zjistit na rychlospojce (5).
10.6 Nastavení tlakového spínače
• Tlakový spínač je nastaven z výroby.
Spínací tlak cca 8 bar
Vypínací tlak cca 10 bar
11. Elektrické připojení
Instalovaný elektromotor je připojen v provo-
zuschopném stavu. Přípojka musí odpovídat pří-
slušným předpisům VDE a DIN. Těmto předpisům
musí odpovídat síťová přípojka zákazníka i použité
prodlužovací kabely.
Při provádění prací se stříkacími a přídavnými rozpra-
šovacími přístroji a při dočasném používání pod širým
nebem je nutné přístroj bezpodmínečně připojit přes
proudový chránič se spouštěcím proudem 30 mA nebo
méně.
Vadný elektrický přívodní kabel
U elektrických přívodních kabelů často dochází k po-
škození izolace.
Jeho příčinami mohou být:
• Smáčknutá místa, je-li přívodní kabel veden oknem
nebo štěrbinou ve dveřích.
• Prohnutí kvůli nevhodnému upevnění nebo vedení
přívodního kabelu.
• Zlomení kvůli přejíždění přes přívodní kabel.
• Poškození izolace kvůli vytržení z elektrické zásuv-
ky ve stěně.
• Praskliny v důsledku stárnutí izolace.
Tyto vadné elektrické přívodní kabely nesmí být použí-
vány a kvůli poškození izolace jsou životu nebezpečné.
Pravidelně kontrolujte, zda elektrické přívodní kabely
nejsou poškozeny.
Dávejte pozor, aby nebyl přívodní kabel při kontrole
připojen do elektrické sítě. Elektrické přívodní kabely
musí odpovídat příslušným předpisům VDE a DIN. Po-
užívejte pouze přívodní kabely s označením H05VV-F.
Uvedení typového označení na přívodním kabelu je
povinné.
Motor na střídavý proud
• Napětí v síti musí činit 230 V~.
• Prodlužovací vedení do délky 25 m musí mít průměr
1,5 čtverečního milimetru.
Typ připojení Y
Pokud dojde k poškození vedení pro připojení na síť
tohoto přístroje, musí být vedení pro zabránění vzniku
nebezpečí vyměněno výrobcem nebo jeho servisem
nebo podobným způsobem kvalifikovanou osobou.
Připojení a opravy elektrického vybavení mohou pro-
vádět pouze odborní elektrikáři.
Při zpětných dotazech uvádějte prosím tyto údaje:
• Typ proudu napájejícího motor
• Údaje z typového štítku stroje
• Údaje z typového štítku motoru
12. Čištění, údržba, skladování a ob-
jednávání náhradních dílů
m Pozor!
Před prováděním veškerého čištění a údržby vytáhně-
te síťovou zástrčku! Nebezpečí poranění proudem!
m Pozor!
Vyčkejte na úplné ochlazení přístroje! Nebezpečí po-
pálení!
m Pozor!
Před veškerým čištěním a údržbou je třeba přístroj od-
tlakovat! Nebezpečí zranění!
12.1 Čištění
• Zařízení maximálně chraňte před prachem a zne-
čištěním. Otřete přístroj čistým hadrem nebo jej
ofoukněte stlačeným vzduchem s nízkým tlakem.
• Doporučujeme přístroj vyčistit ihned po každém
použití.
www.scheppach.com CZ | 103
