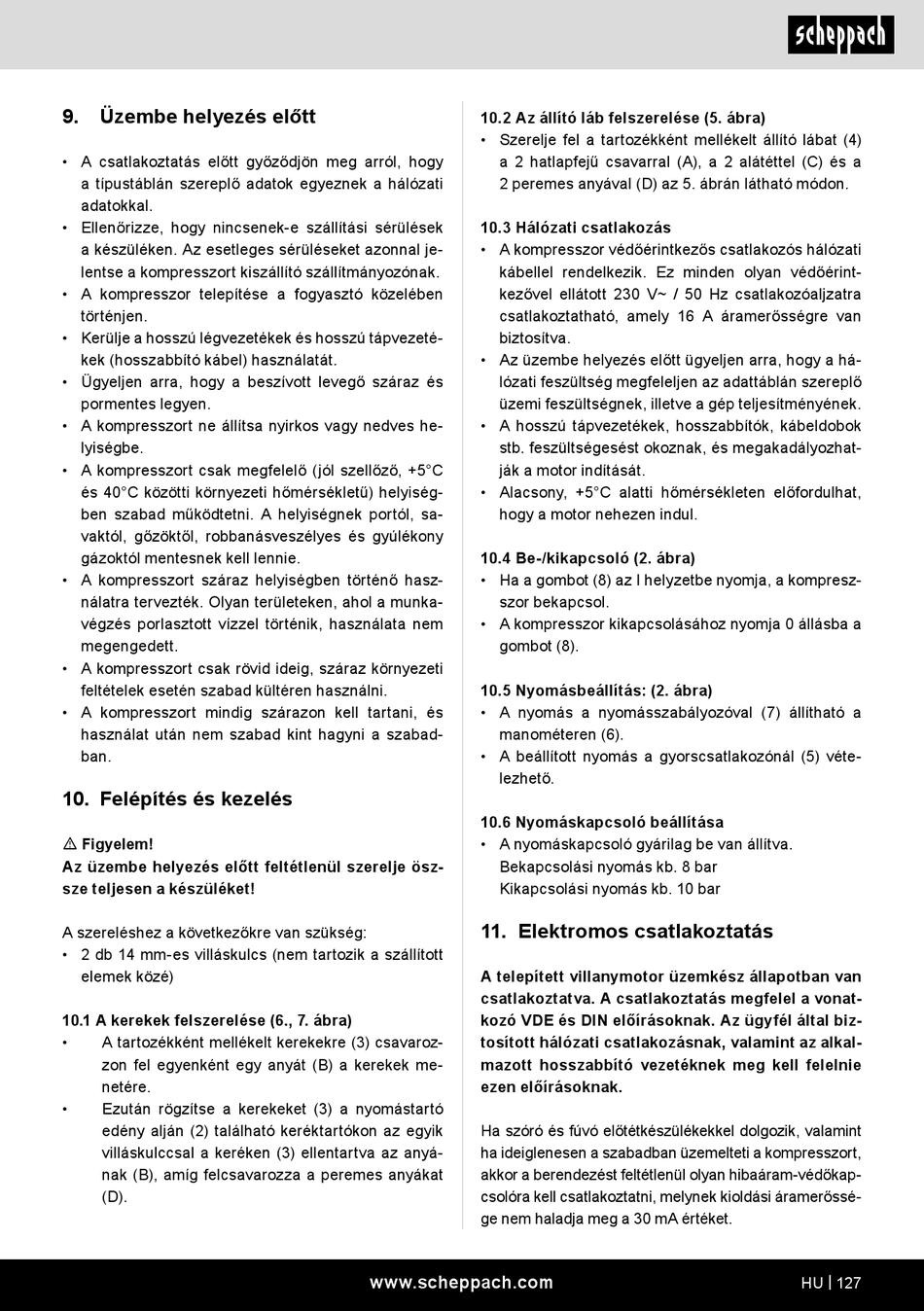

9. Üzembe helyezés előtt
• A csatlakoztatás előtt győződjön meg arról, hogy
a típustáblán szereplő adatok egyeznek a hálózati
adatokkal.
• Ellenőrizze, hogy nincsenek-e szállítási sérülések
a készüléken. Az esetleges sérüléseket azonnal je-
lentse a kompresszort kiszállító szállítmányozónak.
• A kompresszor telepítése a fogyasztó közelében
történjen.
• Kerülje a hosszú légvezetékek és hosszú tápvezeté-
kek (hosszabbító kábel) használatát.
• Ügyeljen arra, hogy a beszívott levegő száraz és
pormentes legyen.
• A kompresszort ne állítsa nyirkos vagy nedves he-
lyiségbe.
• A kompresszort csak megfelelő (jól szellőző, +5°C
és 40°C közötti környezeti hőmérsékletű) helyiség-
ben szabad működtetni. A helyiségnek portól, sa-
vaktól, gőzöktől, robbanásveszélyes és gyúlékony
gázoktól mentesnek kell lennie.
• A kompresszort száraz helyiségben történő hasz-
nálatra tervezték. Olyan területeken, ahol a munka-
végzés porlasztott vízzel történik, használata nem
megengedett.
• A kompresszort csak rövid ideig, száraz környezeti
feltételek esetén szabad kültéren használni.
• A kompresszort mindig szárazon kell tartani, és
használat után nem szabad kint hagyni a szabad-
ban.
10. Felépítés és kezelés
m Figyelem!
Az üzembe helyezés előtt feltétlenül szerelje ösz-
sze teljesen a készüléket!
A szereléshez a következőkre van szükség:
• 2 db 14 mm-es villáskulcs (nem tartozik a szállított
elemek közé)
10.1 A kerekek felszerelése (6., 7. ábra)
• A tartozékként mellékelt kerekekre (3) csavaroz-
zon fel egyenként egy anyát (B) a kerekek me-
netére.
• Ezután rögzítse a kerekeket (3) a nyomástartó
edény alján (2) található keréktartókon az egyik
villáskulccsal a keréken (3) ellentartva az anyá-
nak (B), amíg felcsavarozza a peremes anyákat
(D).
10.2 Az állító láb felszerelése (5. ábra)
• Szerelje fel a tartozékként mellékelt állító lábat (4)
a 2 hatlapfejű csavarral (A), a 2 alátéttel (C) és a
2 peremes anyával (D) az 5. ábrán látható módon.
10.3 Hálózati csatlakozás
• A kompresszor védőérintkezős csatlakozós hálózati
kábellel rendelkezik. Ez minden olyan védőérint-
kezővel ellátott 230 V~ / 50 Hz csatlakozóaljzatra
csatlakoztatható, amely 16 A áramerősségre van
biztosítva.
• Az üzembe helyezés előtt ügyeljen arra, hogy a há-
lózati feszültség megfeleljen az adattáblán szereplő
üzemi feszültségnek, illetve a gép teljesítményének.
• A hosszú tápvezetékek, hosszabbítók, kábeldobok
stb. feszültségesést okoznak, és megakadályozhat-
ják a motor indítását.
• Alacsony, +5°C alatti hőmérsékleten előfordulhat,
hogy a motor nehezen indul.
10.4 Be-/kikapcsoló (2. ábra)
• Ha a gombot (8) az I helyzetbe nyomja, a kompresz-
szor bekapcsol.
• A kompresszor kikapcsolásához nyomja 0 állásba a
gombot (8).
10.5 Nyomásbeállítás: (2. ábra)
• A nyomás a nyomásszabályozóval (7) állítható a
manométeren (6).
• A beállított nyomás a gyorscsatlakozónál (5) véte-
lezhető.
10.6 Nyomáskapcsoló beállítása
• A nyomáskapcsoló gyárilag be van állítva.
Bekapcsolási nyomás kb. 8 bar
Kikapcsolási nyomás kb. 10 bar
11. Elektromos csatlakoztatás
A telepített villanymotor üzemkész állapotban van
csatlakoztatva. A csatlakoztatás megfelel a vonat-
kozó VDE és DIN előírásoknak. Az ügyfél által biz-
tosított hálózati csatlakozásnak, valamint az alkal-
mazott hosszabbító vezetéknek meg kell felelnie
ezen előírásoknak.
Ha szóró és fúvó előtétkészülékekkel dolgozik, valamint
ha ideiglenesen a szabadban üzemelteti a kompresszort,
akkor a berendezést feltétlenül olyan hibaáram-védőkap-
csolóra kell csatlakoztatni, melynek kioldási áramerőssé-
ge nem haladja meg a 30 mA értéket.
