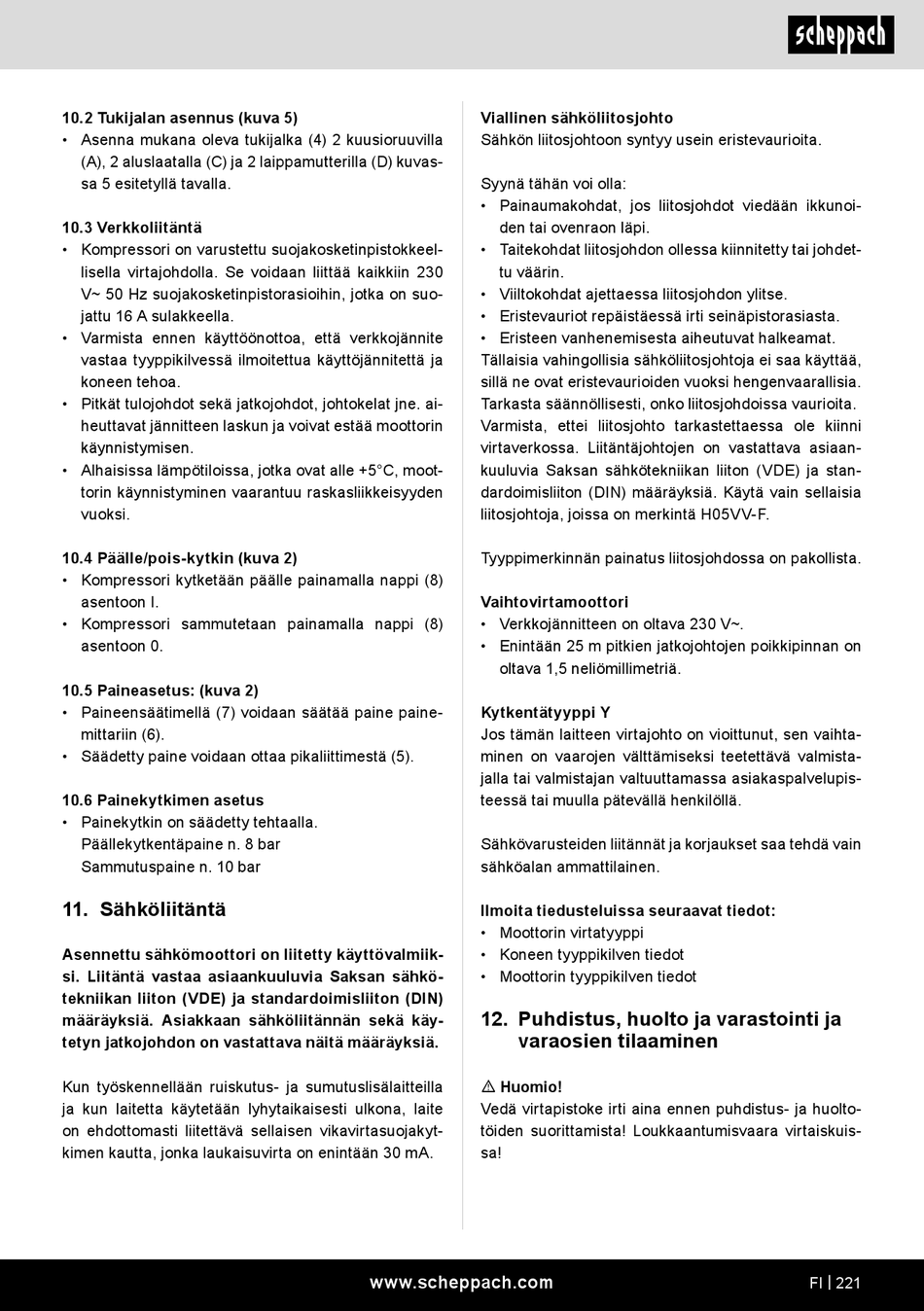

Scheppach HC51V Original Bedienungsanleitung Seite 221

10.2 Tukijalan asennus (kuva 5)
• Asenna mukana oleva tukijalka (4) 2 kuusioruuvilla
(A), 2 aluslaatalla (C) ja 2 laippamutterilla (D) kuvas-
sa 5 esitetyllä tavalla.
10.3 Verkkoliitäntä
• Kompressori on varustettu suojakosketinpistokkeel-
lisella virtajohdolla. Se voidaan liittää kaikkiin 230
V~ 50 Hz suojakosketinpistorasioihin, jotka on suo-
jattu 16 A sulakkeella.
• Varmista ennen käyttöönottoa, että verkkojännite
vastaa tyyppikilvessä ilmoitettua käyttöjännitettä ja
koneen tehoa.
• Pitkät tulojohdot sekä jatkojohdot, johtokelat jne. ai-
heuttavat jännitteen laskun ja voivat estää moottorin
käynnistymisen.
• Alhaisissa lämpötiloissa, jotka ovat alle +5°C, moot-
torin käynnistyminen vaarantuu raskasliikkeisyyden
vuoksi.
10.4 Päälle/pois-kytkin (kuva 2)
• Kompressori kytketään päälle painamalla nappi (8)
asentoon I.
• Kompressori sammutetaan painamalla nappi (8)
asentoon 0.
10.5 Paineasetus: (kuva 2)
• Paineensäätimellä (7) voidaan säätää paine paine-
mittariin (6).
• Säädetty paine voidaan ottaa pikaliittimestä (5).
10.6 Painekytkimen asetus
• Painekytkin on säädetty tehtaalla.
Päällekytkentäpaine n. 8 bar
Sammutuspaine n. 10 bar
11. Sähköliitäntä
Asennettu sähkömoottori on liitetty käyttövalmiik-
si. Liitäntä vastaa asiaankuuluvia Saksan sähkö-
tekniikan liiton (VDE) ja standardoimisliiton (DIN)
määräyksiä. Asiakkaan sähköliitännän sekä käy-
tetyn jatkojohdon on vastattava näitä määräyksiä.
Kun työskennellään ruiskutus- ja sumutuslisälaitteilla
ja kun laitetta käytetään lyhytaikaisesti ulkona, laite
on ehdottomasti liitettävä sellaisen vikavirtasuojakyt-
kimen kautta, jonka laukaisuvirta on enintään 30 mA.
Viallinen sähköliitosjohto
Sähkön liitosjohtoon syntyy usein eristevaurioita.
Syynä tähän voi olla:
• Painaumakohdat, jos liitosjohdot viedään ikkunoi-
den tai ovenraon läpi.
• Taitekohdat liitosjohdon ollessa kiinnitetty tai johdet-
tu väärin.
• Viiltokohdat ajettaessa liitosjohdon ylitse.
• Eristevauriot repäistäessä irti seinäpistorasiasta.
• Eristeen vanhenemisesta aiheutuvat halkeamat.
Tällaisia vahingollisia sähköliitosjohtoja ei saa käyttää,
sillä ne ovat eristevaurioiden vuoksi hengenvaarallisia.
Tarkasta säännöllisesti, onko liitosjohdoissa vaurioita.
Varmista, ettei liitosjohto tarkastettaessa ole kiinni
virtaverkossa. Liitäntäjohtojen on vastattava asiaan-
kuuluvia Saksan sähkötekniikan liiton (VDE) ja stan-
dardoimisliiton (DIN) määräyksiä. Käytä vain sellaisia
liitosjohtoja, joissa on merkintä H05VV-F.
Tyyppimerkinnän painatus liitosjohdossa on pakollista.
Vaihtovirtamoottori
• Verkkojännitteen on oltava 230 V~.
• Enintään 25 m pitkien jatkojohtojen poikkipinnan on
oltava 1,5 neliömillimetriä.
Kytkentätyyppi Y
Jos tämän laitteen virtajohto on vioittunut, sen vaihta-
minen on vaarojen välttämiseksi teetettävä valmista-
jalla tai valmistajan valtuuttamassa asiakaspalvelupis-
teessä tai muulla pätevällä henkilöllä.
Sähkövarusteiden liitännät ja korjaukset saa tehdä vain
sähköalan ammattilainen.
Ilmoita tiedusteluissa seuraavat tiedot:
• Moottorin virtatyyppi
• Koneen tyyppikilven tiedot
• Moottorin tyyppikilven tiedot
12. Puhdistus, huolto ja varastointi ja
varaosien tilaaminen
m Huomio!
Vedä virtapistoke irti aina ennen puhdistus- ja huolto-
töiden suorittamista! Loukkaantumisvaara virtaiskuis-
sa!
