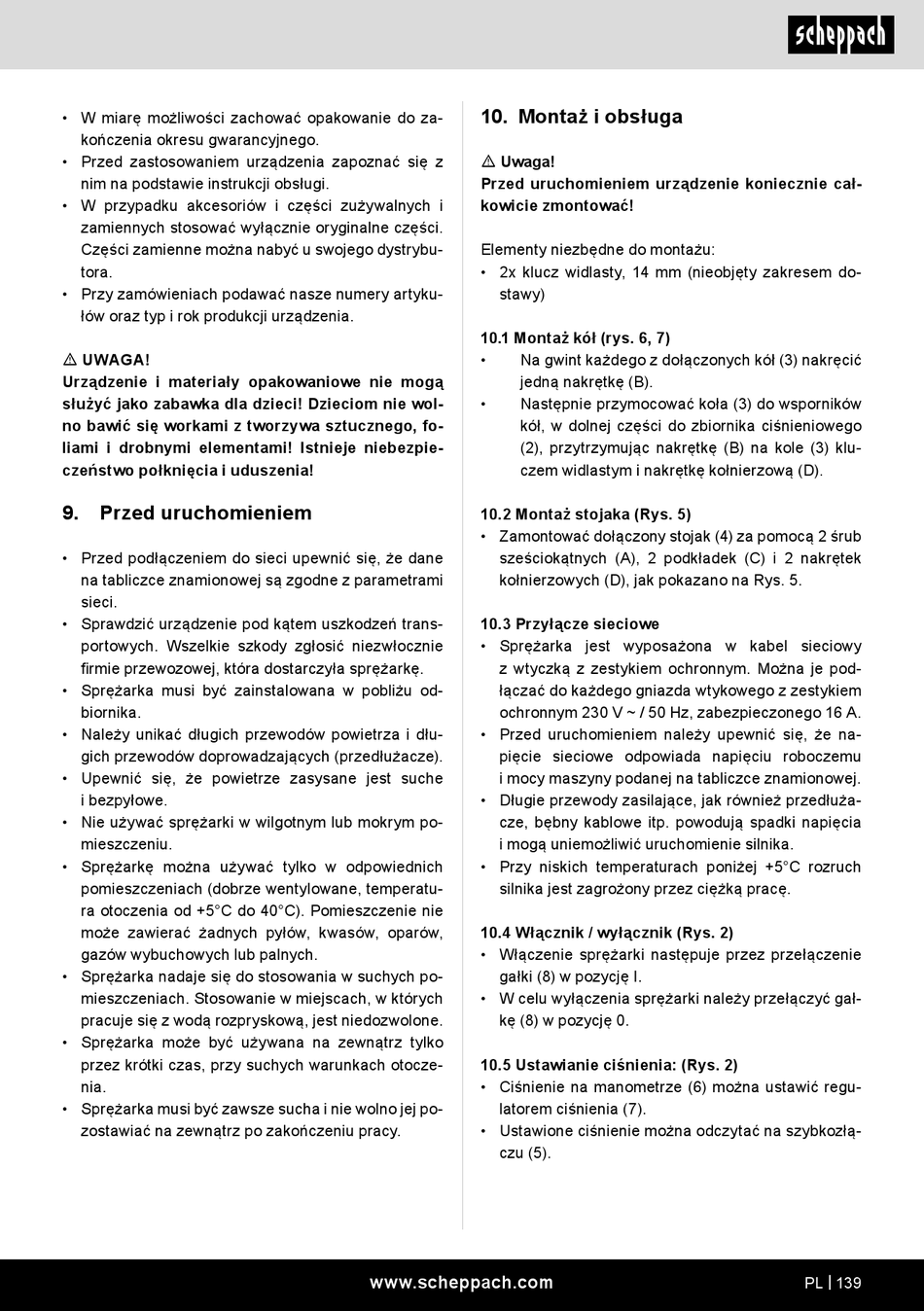

Scheppach HC51V Original Bedienungsanleitung Seite 139

• W miarę możliwości zachować opakowanie do za-
kończenia okresu gwarancyjnego.
• Przed zastosowaniem urządzenia zapoznać się z
nim na podstawie instrukcji obsługi.
• W przypadku akcesoriów i części zużywalnych i
zamiennych stosować wyłącznie oryginalne części.
Części zamienne można nabyć u swojego dystrybu-
tora.
• Przy zamówieniach podawać nasze numery artyku-
łów oraz typ i rok produkcji urządzenia.
m UWAGA!
Urządzenie i materiały opakowaniowe nie mogą
służyć jako zabawka dla dzieci! Dzieciom nie wol-
no bawić się workami z tworzywa sztucznego, fo-
liami i drobnymi elementami! Istnieje niebezpie-
czeństwo połknięcia i uduszenia!
9. Przed uruchomieniem
• Przed podłączeniem do sieci upewnić się, że dane
na tabliczce znamionowej są zgodne z parametrami
sieci.
• Sprawdzić urządzenie pod kątem uszkodzeń trans-
portowych. Wszelkie szkody zgłosić niezwłocznie
firmie przewozowej, która dostarczyła sprężarkę.
• Sprężarka musi być zainstalowana w pobliżu od-
biornika.
• Należy unikać długich przewodów powietrza i dłu-
gich przewodów doprowadzających (przedłużacze).
• Upewnić się, że powietrze zasysane jest suche
i bezpyłowe.
• Nie używać sprężarki w wilgotnym lub mokrym po-
mieszczeniu.
• Sprężarkę można używać tylko w odpowiednich
pomieszczeniach (dobrze wentylowane, temperatu-
ra otoczenia od +5°C do 40°C). Pomieszczenie nie
może zawierać żadnych pyłów, kwasów, oparów,
gazów wybuchowych lub palnych.
• Sprężarka nadaje się do stosowania w suchych po-
mieszczeniach. Stosowanie w miejscach, w których
pracuje się z wodą rozpryskową, jest niedozwolone.
• Sprężarka może być używana na zewnątrz tylko
przez krótki czas, przy suchych warunkach otocze-
nia.
• Sprężarka musi być zawsze sucha i nie wolno jej po-
zostawiać na zewnątrz po zakończeniu pracy.
10. Montaż i obsługa
m Uwaga!
Przed uruchomieniem urządzenie koniecznie cał-
kowicie zmontować!
Elementy niezbędne do montażu:
• 2x klucz widlasty, 14 mm (nieobjęty zakresem do-
stawy)
10.1 Montaż kół (rys. 6, 7)
• Na gwint każdego z dołączonych kół (3) nakręcić
jedną nakrętkę (B).
• Następnie przymocować koła (3) do wsporników
kół, w dolnej części do zbiornika ciśnieniowego
(2), przytrzymując nakrętkę (B) na kole (3) klu-
czem widlastym i nakrętkę kołnierzową (D).
10.2 Montaż stojaka (Rys. 5)
• Zamontować dołączony stojak (4) za pomocą 2 śrub
sześciokątnych (A), 2 podkładek (C) i 2 nakrętek
kołnierzowych (D), jak pokazano na Rys. 5.
10.3 Przyłącze sieciowe
• Sprężarka jest wyposażona w kabel sieciowy
z wtyczką z zestykiem ochronnym. Można je pod-
łączać do każdego gniazda wtykowego z zestykiem
ochronnym 230 V ~ / 50 Hz, zabezpieczonego 16 A.
• Przed uruchomieniem należy upewnić się, że na-
pięcie sieciowe odpowiada napięciu roboczemu
i mocy maszyny podanej na tabliczce znamionowej.
• Długie przewody zasilające, jak również przedłuża-
cze, bębny kablowe itp. powodują spadki napięcia
i mogą uniemożliwić uruchomienie silnika.
• Przy niskich temperaturach poniżej +5°C rozruch
silnika jest zagrożony przez ciężką pracę.
10.4 Włącznik / wyłącznik (Rys. 2)
• Włączenie sprężarki następuje przez przełączenie
gałki (8) w pozycję I.
• W celu wyłączenia sprężarki należy przełączyć gał-
kę (8) w pozycję 0.
10.5 Ustawianie ciśnienia: (Rys. 2)
• Ciśnienie na manometrze (6) można ustawić regu-
latorem ciśnienia (7).
• Ustawione ciśnienie można odczytać na szybkozłą-
czu (5).
