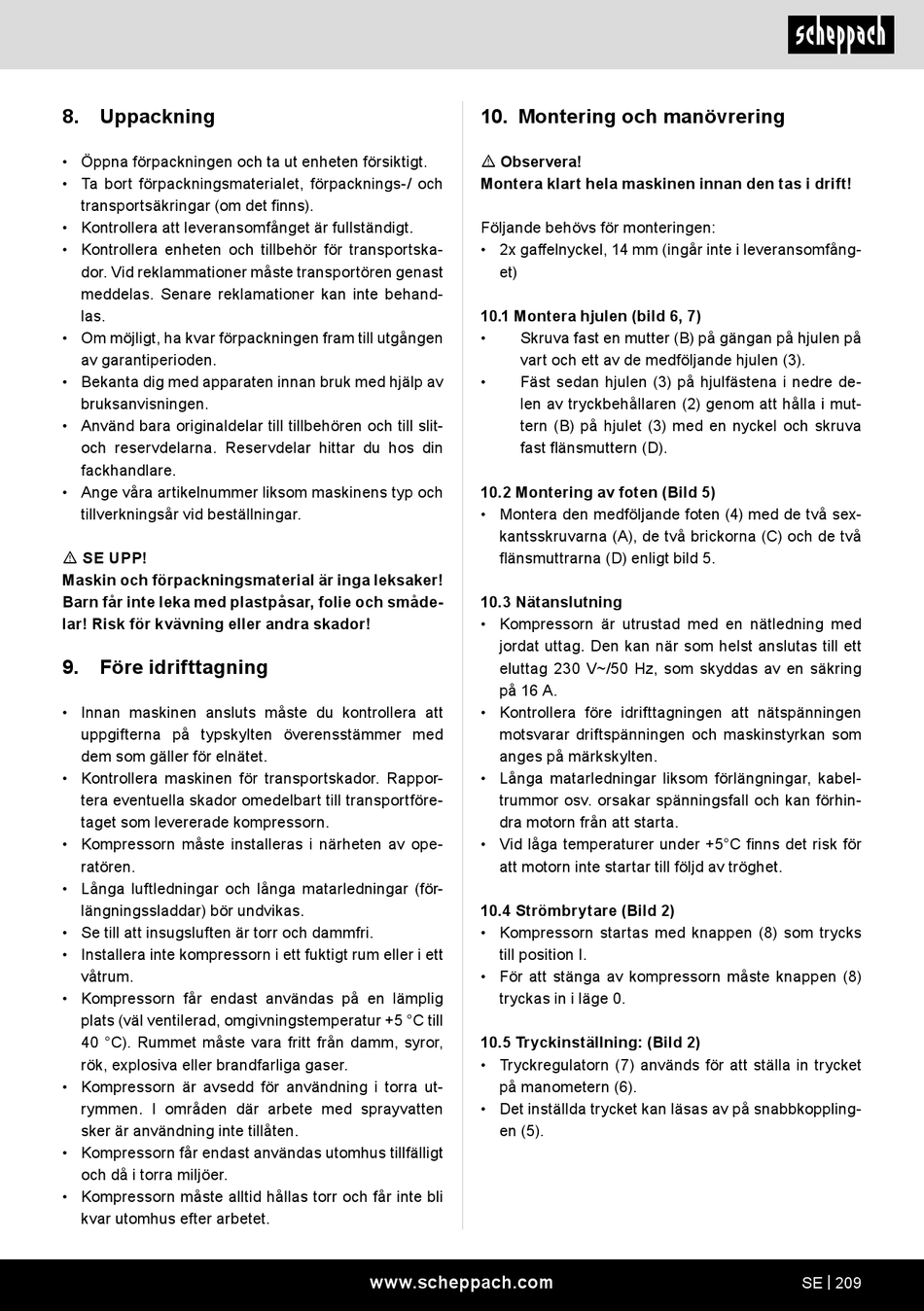

Scheppach HC51V Original Bedienungsanleitung Seite 209

8. Uppackning
• Öppna förpackningen och ta ut enheten försiktigt.
• Ta bort förpackningsmaterialet, förpacknings-/ och
transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera enheten och tillbehör för transportska-
dor. Vid reklammationer måste transportören genast
meddelas. Senare reklamationer kan inte behand-
las.
• Om möjligt, ha kvar förpackningen fram till utgången
av garantiperioden.
• Bekanta dig med apparaten innan bruk med hjälp av
bruksanvisningen.
• Använd bara originaldelar till tillbehören och till slit-
och reservdelarna. Reservdelar hittar du hos din
fackhandlare.
• Ange våra artikelnummer liksom maskinens typ och
tillverkningsår vid beställningar.
m SE UPP!
Maskin och förpackningsmaterial är inga leksaker!
Barn får inte leka med plastpåsar, folie och småde-
lar! Risk för kvävning eller andra skador!
9. Före idrifttagning
• Innan maskinen ansluts måste du kontrollera att
uppgifterna på typskylten överensstämmer med
dem som gäller för elnätet.
• Kontrollera maskinen för transportskador. Rappor-
tera eventuella skador omedelbart till transportföre-
taget som levererade kompressorn.
• Kompressorn måste installeras i närheten av ope-
ratören.
• Långa luftledningar och långa matarledningar (för-
längningssladdar) bör undvikas.
• Se till att insugsluften är torr och dammfri.
• Installera inte kompressorn i ett fuktigt rum eller i ett
våtrum.
• Kompressorn får endast användas på en lämplig
plats (väl ventilerad, omgivningstemperatur +5 °C till
40 °C). Rummet måste vara fritt från damm, syror,
rök, explosiva eller brandfarliga gaser.
• Kompressorn är avsedd för användning i torra ut-
rymmen. I områden där arbete med sprayvatten
sker är användning inte tillåten.
• Kompressorn får endast användas utomhus tillfälligt
och då i torra miljöer.
• Kompressorn måste alltid hållas torr och får inte bli
kvar utomhus efter arbetet.
10. Montering och manövrering
m Observera!
Montera klart hela maskinen innan den tas i drift!
Följande behövs för monteringen:
• 2x gaffelnyckel, 14 mm (ingår inte i leveransomfång-
et)
10.1 Montera hjulen (bild 6, 7)
• Skruva fast en mutter (B) på gängan på hjulen på
vart och ett av de medföljande hjulen (3).
• Fäst sedan hjulen (3) på hjulfästena i nedre de-
len av tryckbehållaren (2) genom att hålla i mut-
tern (B) på hjulet (3) med en nyckel och skruva
fast flänsmuttern (D).
10.2 Montering av foten (Bild 5)
• Montera den medföljande foten (4) med de två sex-
kantsskruvarna (A), de två brickorna (C) och de två
flänsmuttrarna (D) enligt bild 5.
10.3 Nätanslutning
• Kompressorn är utrustad med en nätledning med
jordat uttag. Den kan när som helst anslutas till ett
eluttag 230 V~/50 Hz, som skyddas av en säkring
på 16 A.
• Kontrollera före idrifttagningen att nätspänningen
motsvarar driftspänningen och maskinstyrkan som
anges på märkskylten.
• Långa matarledningar liksom förlängningar, kabel-
trummor osv. orsakar spänningsfall och kan förhin-
dra motorn från att starta.
• Vid låga temperaturer under +5°C finns det risk för
att motorn inte startar till följd av tröghet.
10.4 Strömbrytare (Bild 2)
• Kompressorn startas med knappen (8) som trycks
till position I.
• För att stänga av kompressorn måste knappen (8)
tryckas in i läge 0.
10.5 Tryckinställning: (Bild 2)
• Tryckregulatorn (7) används för att ställa in trycket
på manometern (6).
• Det inställda trycket kan läsas av på snabbkoppling-
en (5).
www.scheppach.com SE | 209
