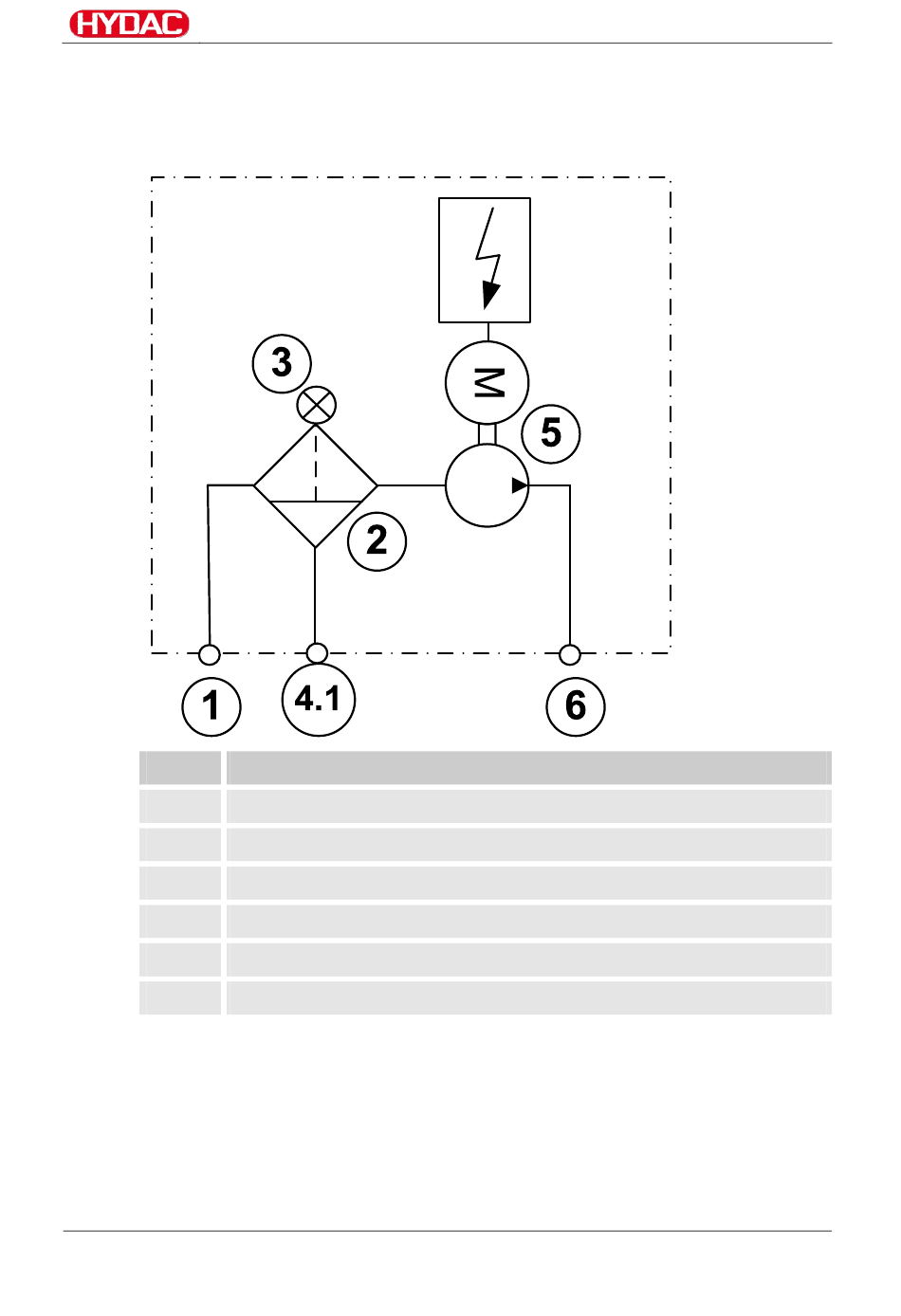

Hydraulikschema
Das Aggregat hat folgendes Hydraulikschema:
Pos. Bezeichnung
1 Eintritt (IN)
2 Filter- und Koalesziergehäuse
3 Verschmutzungsanzeige, optisch
4.1 Wasserablassschraube (DRAIN)
5 Motorpumpengruppe
6 Austritt (OUT)
