Miele PW 6243 Installationsplan Seite 89

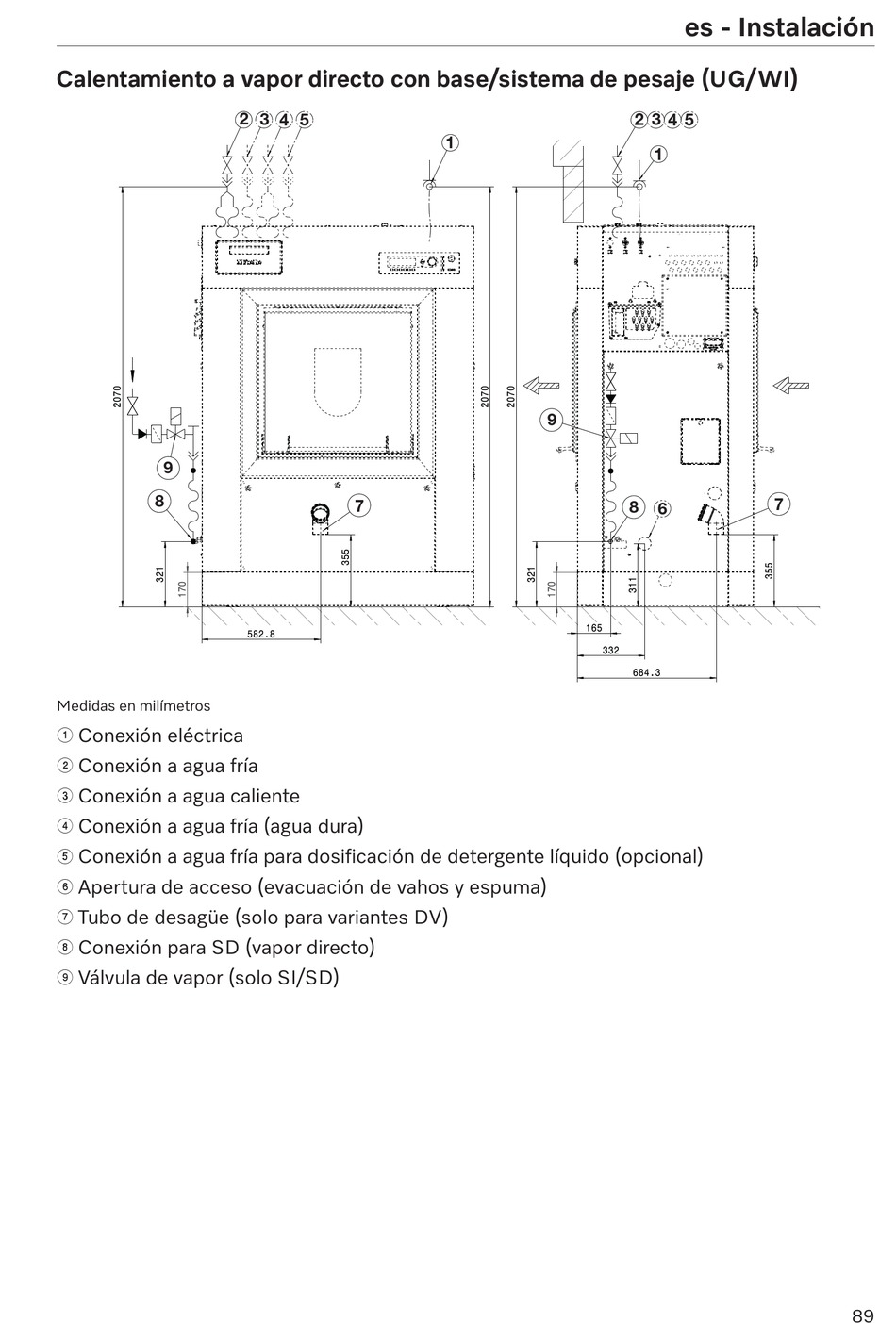

Calentamiento a vapor directo con base/sistema de pesaje (UG/WI)
9
8
Medidas en milímetros
Conexión eléctrica
a
Conexión a agua fría
b
Conexión a agua caliente
c
Conexión a agua fría (agua dura)
d
Conexión a agua fría para dosificación de detergente líquido (opcional)
e
Apertura de acceso (evacuación de vahos y espuma)
f
Tubo de desagüe (solo para variantes DV)
g
Conexión para SD (vapor directo)
h
Válvula de vapor (solo SI/SD)
i
2 3 4 5
7
1
9
