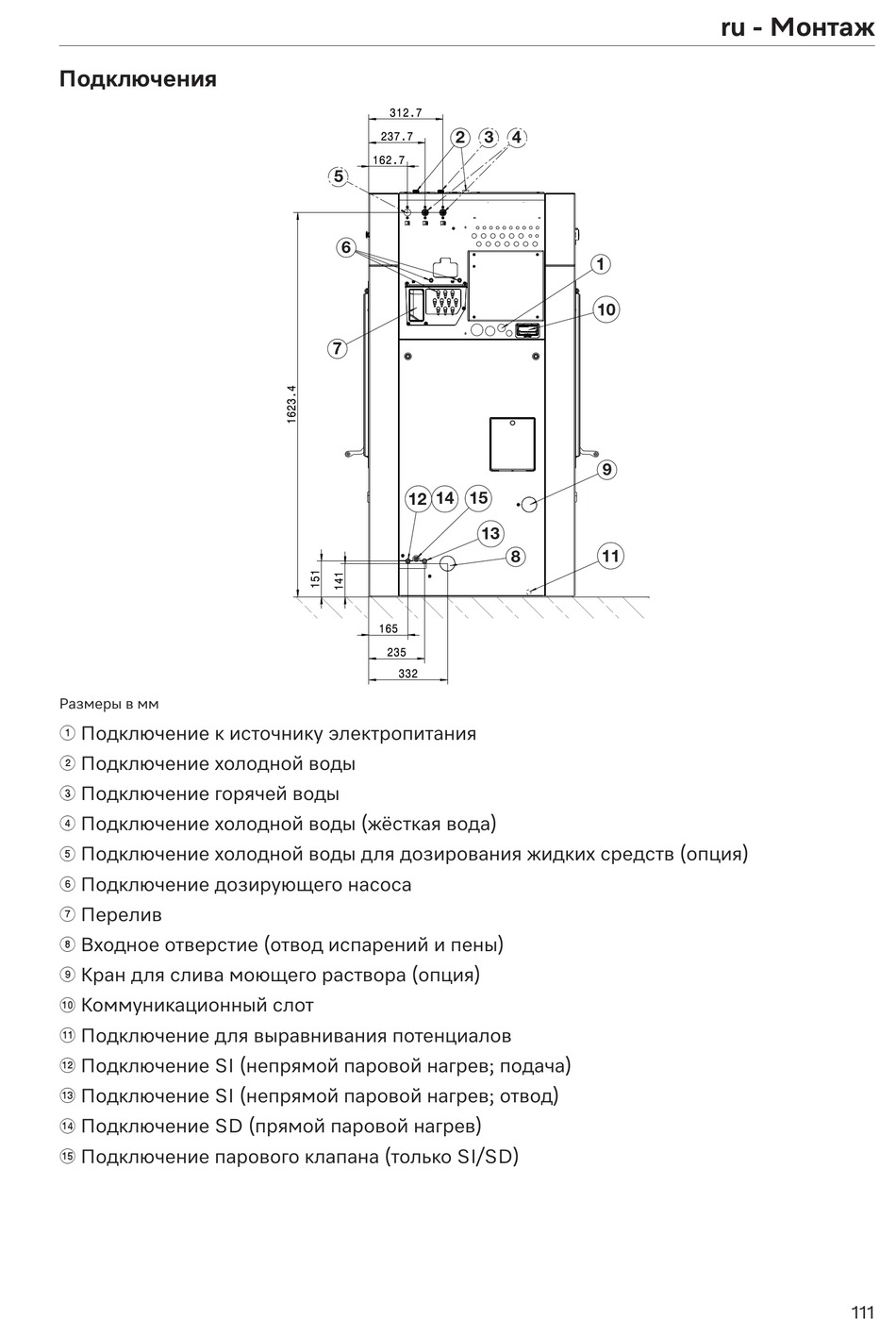

Подключения
Размеры в мм
Подключение к источнику электропитания
a
Подключение холодной воды
b
Подключение горячей воды
c
Подключение холодной воды (жёсткая вода)
d
Подключение холодной воды для дозирования жидких средств (опция)
e
Подключение дозирующего насоса
f
Перелив
g
Входное отверстие (отвод испарений и пены)
h
Кран для слива моющего раствора (опция)
i
Коммуникационный слот
j
Подключение для выравнивания потенциалов
k
Подключение SI (непрямой паровой нагрев; подача)
l
Подключение SI (непрямой паровой нагрев; отвод)
m
Подключение SD (прямой паровой нагрев)
n
Подключение парового клапана (только SI/SD)
o
2 3
5
6
7
14 15
12
13
4
1
10
9
8 11
ru - Монтаж
