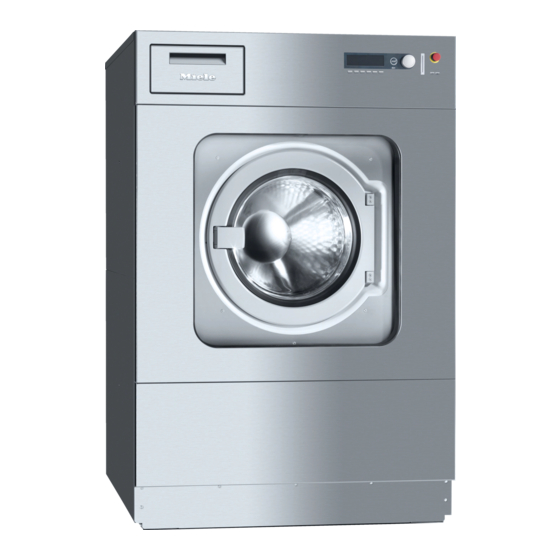

Miele PW 6241 EL Installationsplan
Gewerbliche waschmaschine
Vorschau ausblenden
Andere Handbücher für PW 6241 EL:
- Gebrauchsanweisung (54 Seiten) ,
- Installationsplan (102 Seiten)
Verwandte Anleitungen für Miele PW 6241 EL
Inhaltszusammenfassung für Miele PW 6241 EL
- Seite 1 Installationsplan Gewerbliche Waschmaschine PW 6241 EL Lesen Sie unbedingt die Gebrauchsanweisung de-DE vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schä- den. M.-Nr. 06 481 561...
-
Seite 2: Inhaltsverzeichnis
Inhalt Installations- und Planungshinweise................Installationsvoraussetzungen .................... Allgemeine Betriebsbedingungen ..................Aufstellen........................... Ausrichten ......................... Befestigen ......................... Elektroanschluss ....................... Wasseranschluss....................... Kaltwasseranschluss ..................... Warmwasseranschluss....................Hartwasseranschluss ....................Dosierpumpenanschlüsse ....................Anschluss für zeitgesteuerte Dosierpumpen..............Ablaufventil........................Optionen/Nachkaufbares Zubehör..................10 Kassiergerät oder Spitzenlastmanagement ..............10 Bausatz Wrasen- und Schaumableitung (BWS) ............11 Technische Zeichnungen - Maßangaben in Millimetern .......... -
Seite 3: Installations- Und Planungshinweise
Installations- und Planungshinweise Installationsvoraussetzungen Die Waschmaschine darf nur durch den Miele Kundendienst oder durch geschultes Personal eines autorisierten Fachhändlers aufge- stellt werden. Die Installation der Waschmaschine muss nach geltenden Regeln und Normen erfolgen. Darüber hinaus müssen die Vorschriften des örtlichen Energieversorgers und Wasserwerkes beachtet werden. -
Seite 4: Befestigen
Sind mehrere Spannungswerte auf dem Typenschild eingetragen, so kann die Waschmaschine für den Anschluss an die entspre- chenden Spannungswerte umgeschaltet werden. Eine Spannungsumschaltung darf ausschließlich vom Miele Kun- dendienst oder dem autorisierten Fachhandel durchgeführt werden. Dabei ist die Umverdrahtungsanweisung auf dem Schaltplan zu be- achten. -
Seite 5: Wasseranschluss
Installations- und Planungshinweise Die Netztrenneinrichtung (einschließlich der Steckvorrichtung) muss gegen unbeabsichtigtes und unbefugtes Wiedereinschalten gesichert sein, wenn eine permanente Unterbrechung der Energiezufuhr nicht von jeder Zugangsstelle aus zu überwachen ist. Tipp: Lassen Sie die Waschmaschine bevorzugt über Steckvorrich- tungen anschließen, damit elektrische Sicherheitsprüfungen einfacher durchgeführt werden können (z. B. -
Seite 6: Kaltwasseranschluss
Installations- und Planungshinweise Warmwasseran- Kaltwasseran- Für den Kaltwasseranschluss ist jeweils 1 Wasserhahn Um den Energieverbrauch während des Warmwasserbetriebs mög- schluss schluss mit ¾"-Außengewinde erforderlich. Optional kann ein Anschlussver- lichst gering zu halten, sollte die Waschmaschine an eine Warmwas- teiler (Y-Stück) verwendet werden, um 2 Wasserzulaufschläuche mit ser-Ringleitung angeschlossen werden. -
Seite 7: Optionen/Nachkaufbares Zubehör
Über den optionalen Bausatz Kassiergerät (BSK) kann die Waschma- rät (BSK) schine mit einem Kassiersystem ausgerüstet werden (z. B. für den Betrieb in SB-Waschsalons). Hierfür muss der Miele Kundendienst ei- ne Einstellung in der Waschmaschinenelektronik programmieren und das Kassiergerät anschließen. Als nachkaufbares Miele Zubehör ste- hen Kassiergeräte mit mechanischen oder elektronischen Münzprü-... -
Seite 8: Bausatz Wrasen- Und Schaumableitung (Bws)
Installations- und Planungshinweise Über den Bausatz stehen drei Signalkontakte und ein Neutralleiter über eine Klemmleiste zur Verfügung. Diese Klemmleiste ist mit „a“, „b“, „c“, und „d“ gekennzeichnet: Ausgangssignal, Betriebsstart der Geräte Ausgangssignal, Heizungsanforderung der Geräte Eingangssignal Spitzenlast, Gerät schaltet die Heizung Neutralleiter Bei Aktivierung der Spitzenlastfunktion wird das laufende Programm gestoppt und eine Meldung im Display der Waschmaschine ange-... -
Seite 9: Technische Zeichnungen - Maßangaben In Millimetern
Technische Zeichnungen - Maßangaben in Millimetern Abmessungen 1260 >50 1085 >50 1108 1800 Maßangaben in Millimetern PW 6241 EL... -
Seite 10: Installation
Technische Zeichnungen - Maßangaben in Millimetern Installation 1015 ~1183 838,5 Maßangaben in Millimetern Elektroanschluss Kaltwasseranschluss Warmwasseranschluss Kalt-Hartwasseranschluss Ablaufventil Spitzenlastabschaltung (optional) Schaumkompensator (optional) PW 6241 EL... -
Seite 11: Aufstellung
Technische Zeichnungen - Maßangaben in Millimetern Aufstellung Ø16 85,5 Maßangaben in Millimetern Schraube/Befestigungspunkt PW 6241 EL... -
Seite 12: Technische Daten
Technische Daten Elektrische Daten Spannungsvariante 3N AC 380-415 V, 50-60 Hz Anschlussspannung 3N AC 380 - 415 V Frequenz 50-60 Hz Erforderliche Absicherung 3 x 50 A Leistungsaufnahme 25 kW Mindestquerschnitt für Anschlusskabel 5 x 10 mm² Kabelverschraubung M40 x 1,5 mm Wasseranschlüsse Kaltwasser Anschluss... -
Seite 13: Transportdaten
Technische Daten Transportdaten Verpackungsbreite 1260 mm Verpackungshöhe 1710 mm Verpackungstiefe 1470 mm Bruttogewicht 691 kg Aufstelldaten Gerätebreite 1085 mm Gerätehöhe 1640 mm Gerätetiefe 1225 mm Mindestbreite Einbringöffnung (lichte Weite) 1090 mm Empfohlener Wandabstand bis zur Gerätevorderkante 1800 mm Nettogewicht 640 kg Maximale Bodenbelastung im Betrieb 8417 N Maximale Drehfrequenz der Trommel... - Seite 14 Telefon: 00352 4 97 11-45 (Produktinformation) Mo-Do 8.30-12.30, 13-17 Uhr 8.30-12.30, 13-16 Uhr Telefax: 00352 4 97 11-39 Miele im Internet: www.miele.lu E-Mail: infolux@miele.lu Miele & Cie. KG Carl-Miele-Straße 29, 33332 Gütersloh, Deutschland M.-Nr. 06 481 561 / 00 Änderungen vorbehalten / Erstelldatum: 3021...
