ru - Монтаж

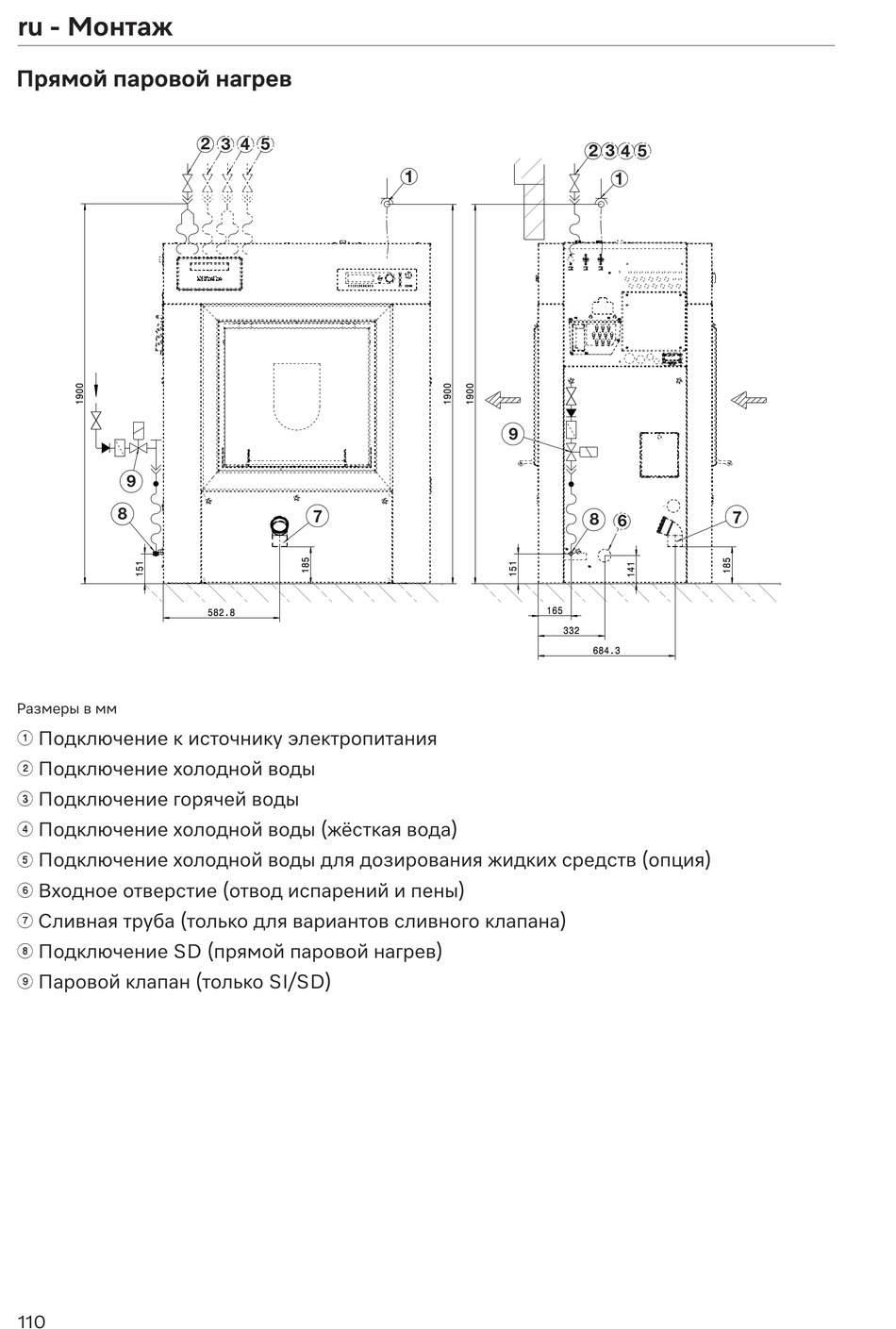

Прямой паровой нагрев
9
8
Размеры в мм
Подключение к источнику электропитания
a
Подключение холодной воды
b
Подключение горячей воды
c
Подключение холодной воды (жёсткая вода)
d
Подключение холодной воды для дозирования жидких средств (опция)
e
Входное отверстие (отвод испарений и пены)
f
Сливная труба (только для вариантов сливного клапана)
g
Подключение SD (прямой паровой нагрев)
h
Паровой клапан (только SI/SD)
i
