Miele PW 6243 Installationsplan Seite 231

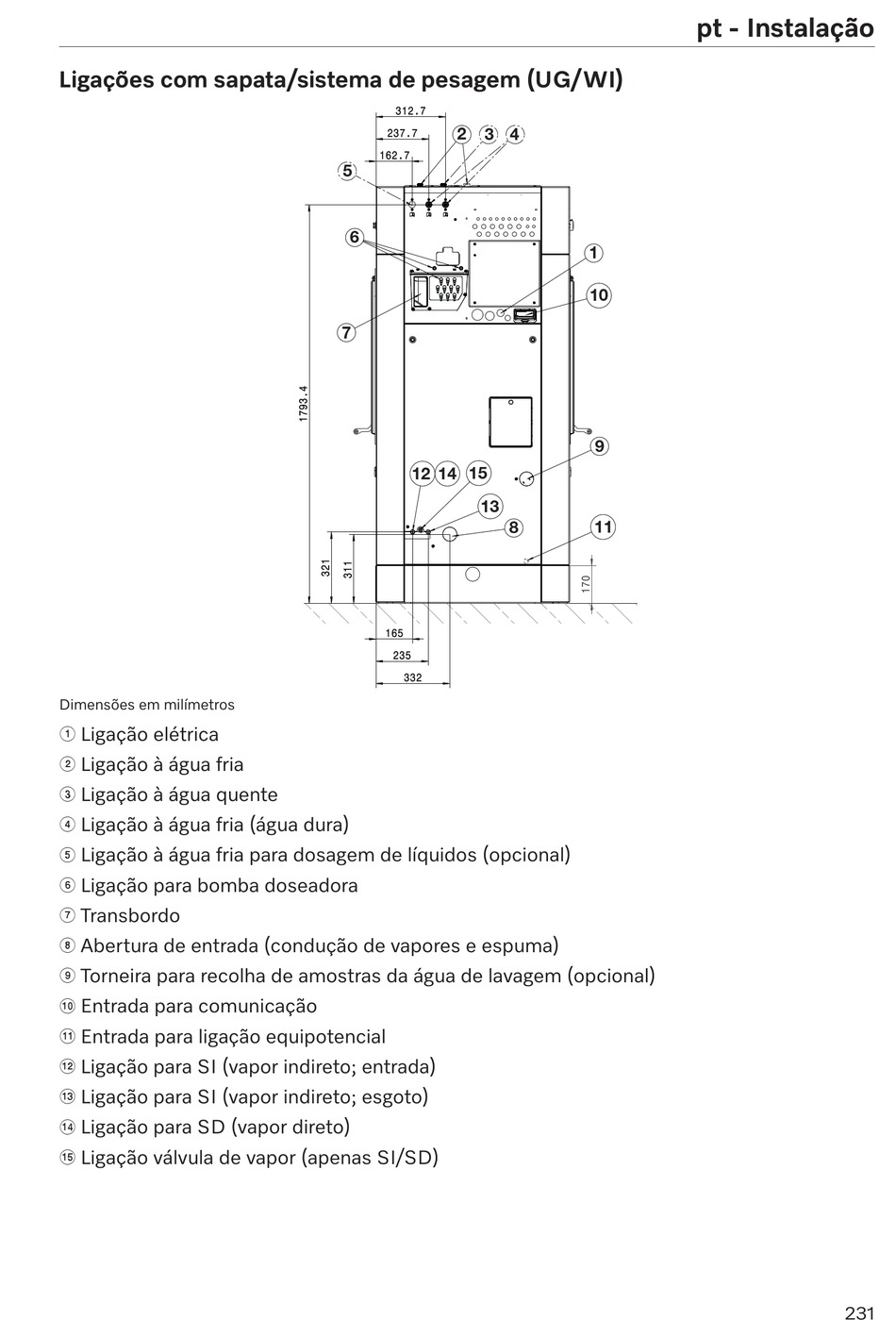

Ligações com sapata/sistema de pesagem (UG/WI)
Dimensões em milímetros
Ligação elétrica
a
Ligação à água fria
b
Ligação à água quente
c
Ligação à água fria (água dura)
d
Ligação à água fria para dosagem de líquidos (opcional)
e
Ligação para bomba doseadora
f
Transbordo
g
Abertura de entrada (condução de vapores e espuma)
h
Torneira para recolha de amostras da água de lavagem (opcional)
i
Entrada para comunicação
j
Entrada para ligação equipotencial
k
Ligação para SI (vapor indireto; entrada)
l
Ligação para SI (vapor indireto; esgoto)
m
Ligação para SD (vapor direto)
n
Ligação válvula de vapor (apenas SI/SD)
o
2 3 4
5
6
7
12 14 15
13
8
