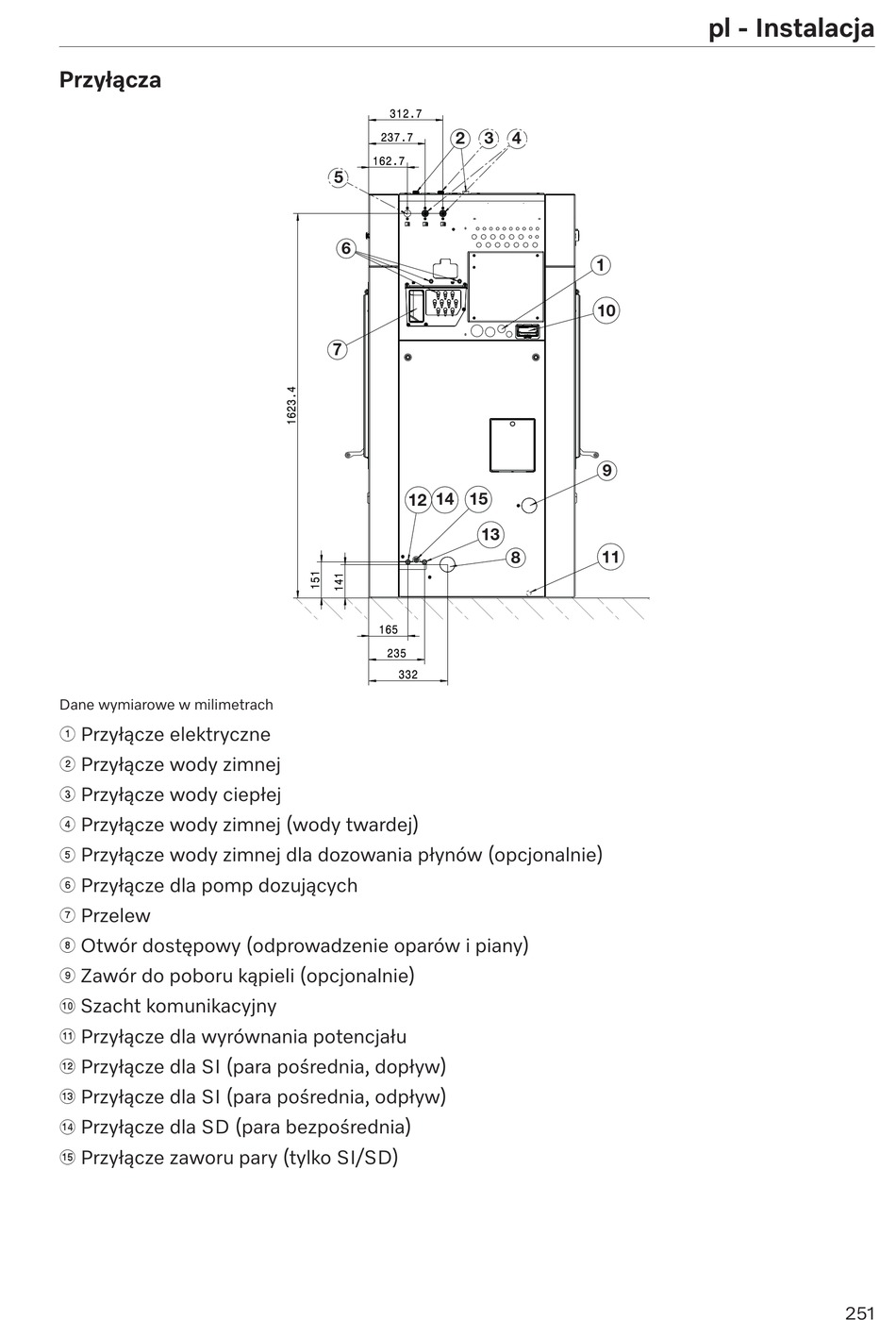

Przyłącza
Dane wymiarowe w milimetrach
Przyłącze elektryczne
a
Przyłącze wody zimnej
b
Przyłącze wody ciepłej
c
Przyłącze wody zimnej (wody twardej)
d
Przyłącze wody zimnej dla dozowania płynów (opcjonalnie)
e
Przyłącze dla pomp dozujących
f
Przelew
g
Otwór dostępowy (odprowadzenie oparów i piany)
h
Zawór do poboru kąpieli (opcjonalnie)
i
Szacht komunikacyjny
j
Przyłącze dla wyrównania potencjału
k
Przyłącze dla SI (para pośrednia, dopływ)
l
Przyłącze dla SI (para pośrednia, odpływ)
m
Przyłącze dla SD (para bezpośrednia)
n
Przyłącze zaworu pary (tylko SI/SD)
o
2 3
5
6
7
14 15
12
13
4
1
10
9
8 11
