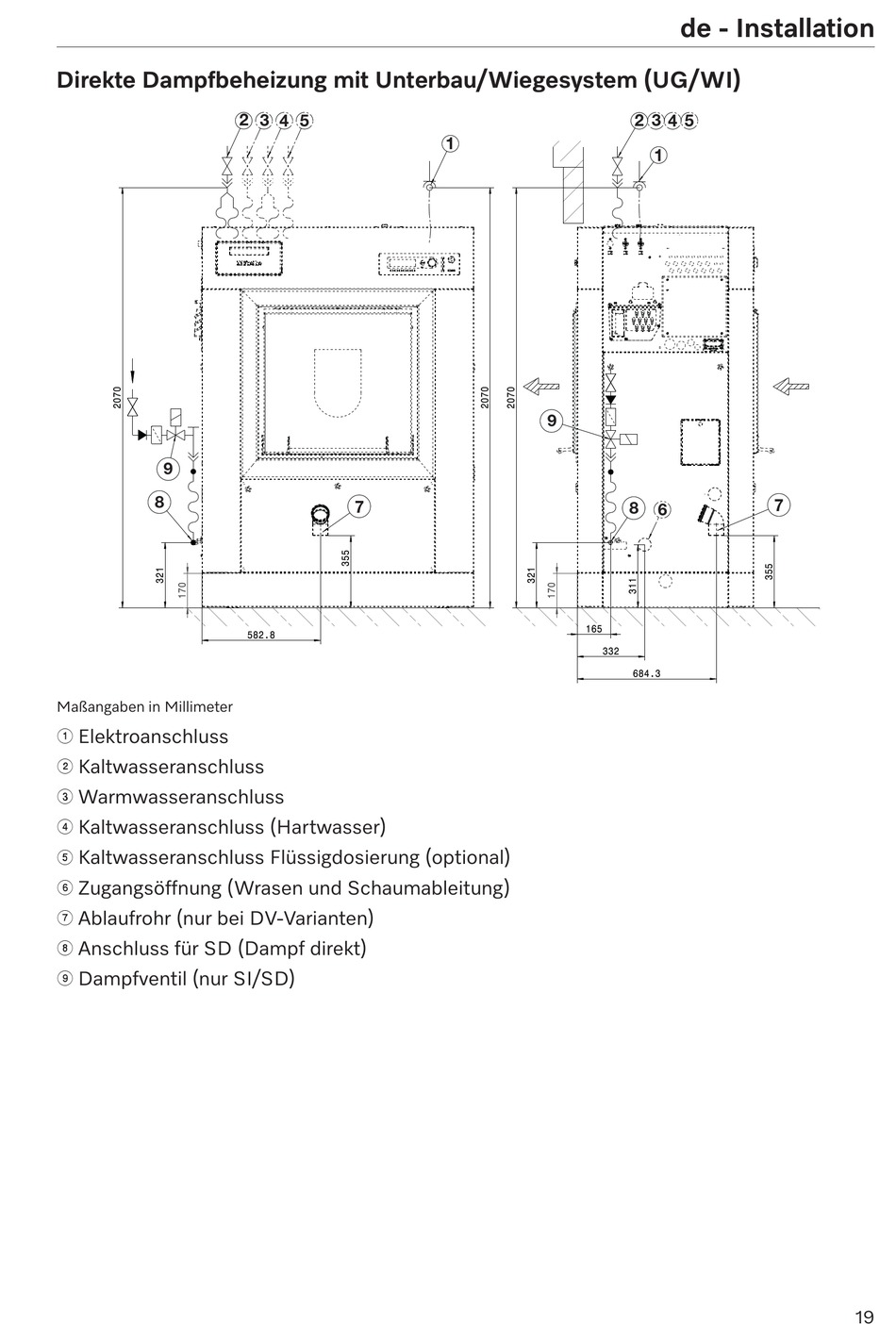

Direkte Dampfbeheizung mit Unterbau/Wiegesystem (UG/WI)
9
8
Maßangaben in Millimeter
Elektroanschluss
a
Kaltwasseranschluss
b
Warmwasseranschluss
c
Kaltwasseranschluss (Hartwasser)
d
Kaltwasseranschluss Flüssigdosierung (optional)
e
Zugangsöffnung (Wrasen und Schaumableitung)
f
Ablaufrohr (nur bei DV-Varianten)
g
Anschluss für SD (Dampf direkt)
h
Dampfventil (nur SI/SD)
i
2 3 4 5
7
1
9
de - Installation
2 3 4 5
1
7
8
6
19
