hu - Beszerelés

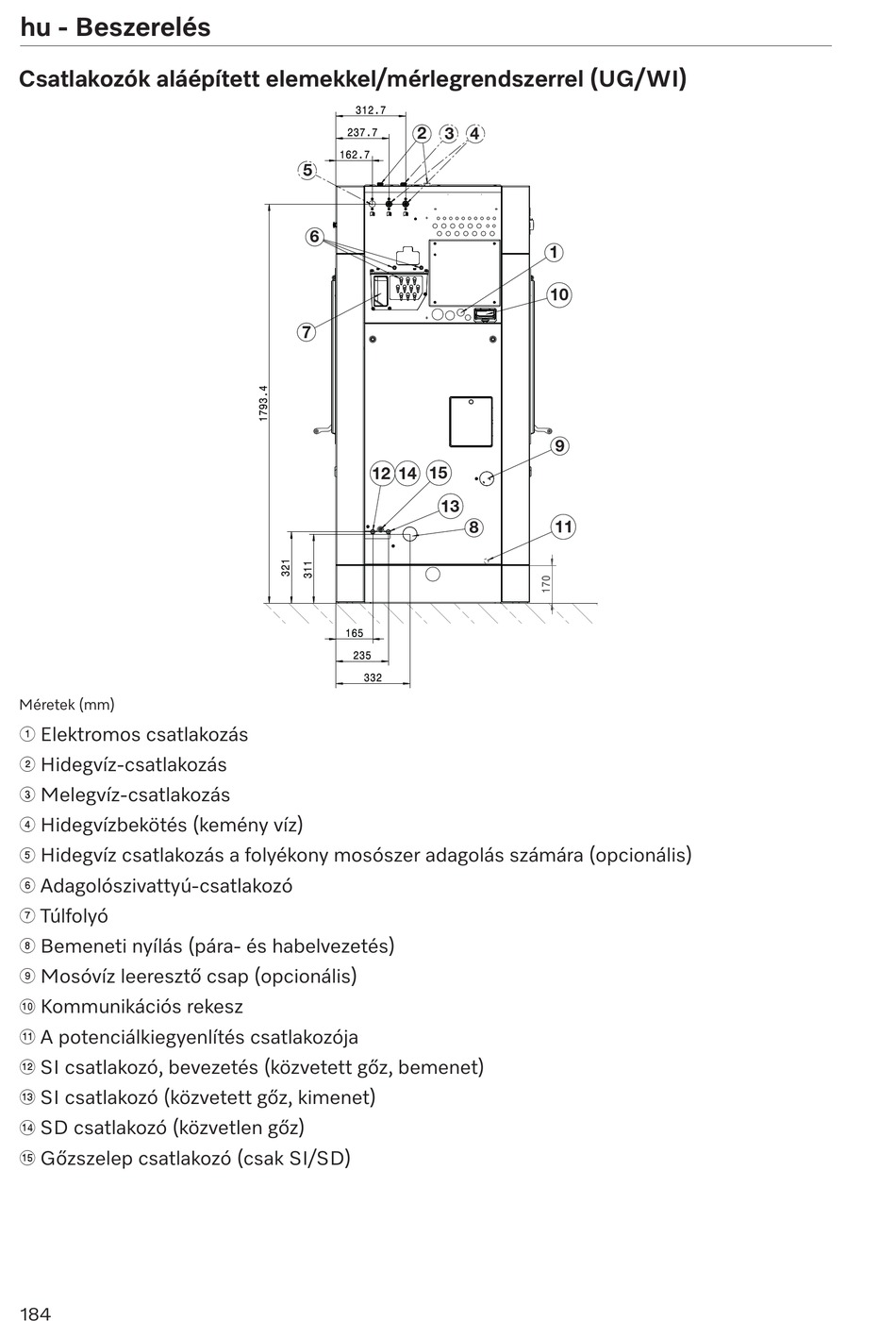

Csatlakozók aláépített elemekkel/mérlegrendszerrel (UG/WI)
Méretek (mm)
Elektromos csatlakozás
a
Hidegvíz-csatlakozás
b
Melegvíz-csatlakozás
c
Hidegvízbekötés (kemény víz)
d
Hidegvíz csatlakozás a folyékony mosószer adagolás számára (opcionális)
e
Adagolószivattyú-csatlakozó
f
Túlfolyó
g
Bemeneti nyílás (pára- és habelvezetés)
h
Mosóvíz leeresztő csap (opcionális)
i
Kommunikációs rekesz
j
A potenciálkiegyenlítés csatlakozója
k
SI csatlakozó, bevezetés (közvetett gőz, bemenet)
l
SI csatlakozó (közvetett gőz, kimenet)
m
SD csatlakozó (közvetlen gőz)
n
Gőzszelep csatlakozó (csak SI/SD)
o
184
2 3 4
5
6
7
12 14 15
13
8
1
10
9
11
