2. 取付上のご注意
• 測長ユニットの取り付けは、図2のような寸法の取り付けホルダーをご使用の上
ステムを通常4 N·mを目安としてクランプしてください (図1) 。なお、ステム
部は焼入れ強化されておりますが、過度の締め付けを行った場合、内部のボー
ル軸受けおよびスピンドルを傷つけ、スムーズな動きを損なう恐れがありま
す。他の形状の取り付けホルダーを使用する場合はご注意ください。また、直
接ネジで押した固定は絶対に避けてください。
• 平面測定子を使用される場合以外は、測定子ゆるみ防止のため、呼び2.5のスプ
リングワッシャのご使用をおすすめします。
• 取り付け平行度は測定精度に影響しますから、取り付けブラケット(またはス
リーブ)で100 mmの移動に対し0.3 mm以内に調整してください。
• ケーブルは断線を防ぐため、無理のかからない所へ固定するようにしてくださ
い。
また、ケーブルを強く引いたり、無理に曲げてのご使用は避けてください。
[曲げ半径40 mm(内側)以上]
• スピンドルを機械装置に固定して使用する場合には、カップリングDZ-191(別
売)をご使用ください。
M4
締付トルク: 4 N･m
六角穴付ボルト4M使用
2
(J)
ステム
固定位置

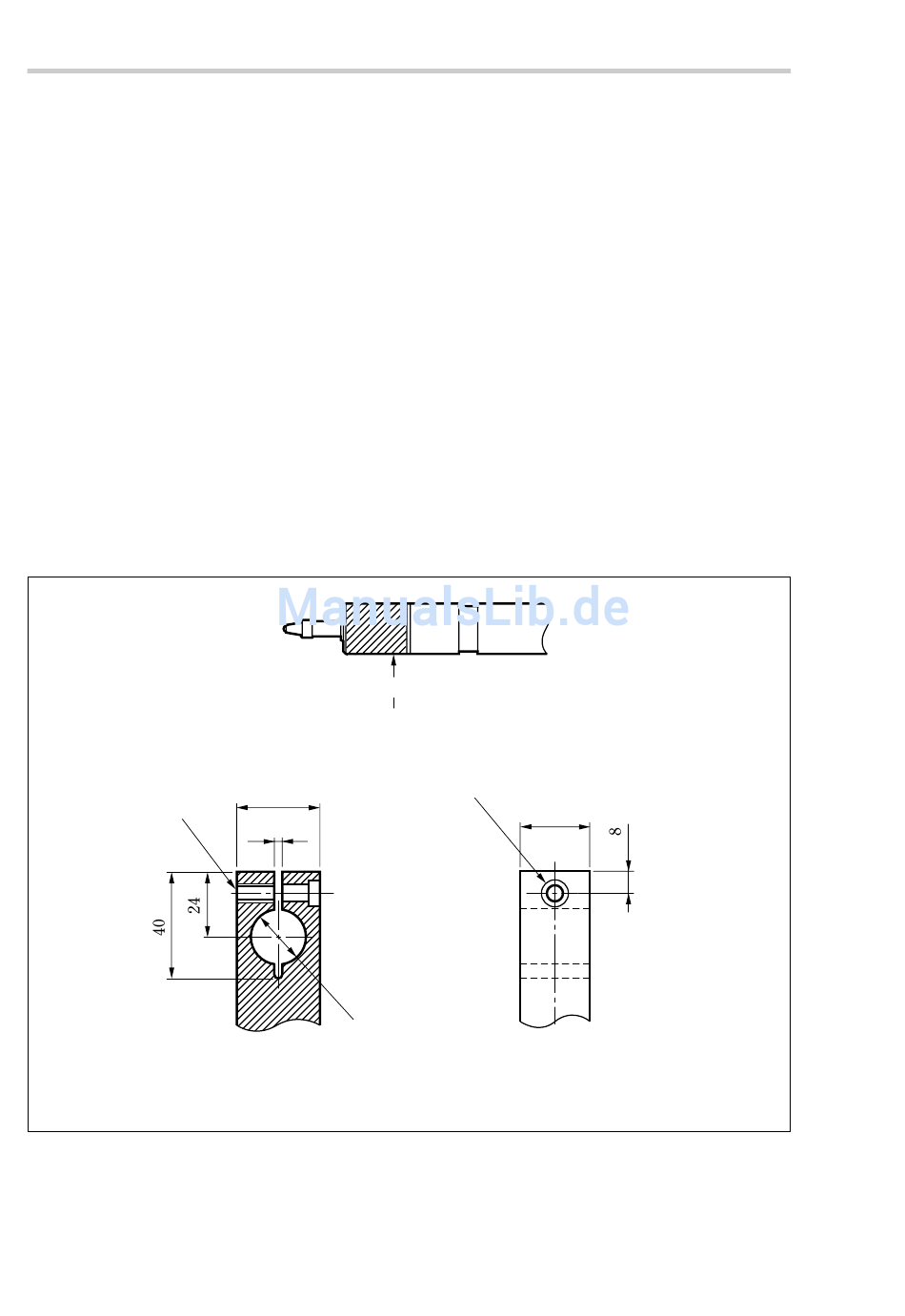

図1.取付固定位置
30
2
+
0.003
ø20H6
0
図2.取付ホルダーの構成寸法(ご参考)
ø4.5、ø8座グリ深4
22
