デジタルゲージ / Digital Gauge / Digitale Meßtaster
DG805FL / DG810F
補足説明書 / Supplement / Anhang
取付上のご注意
回り止めピン
ウェーブワッシャ
締め付けナット

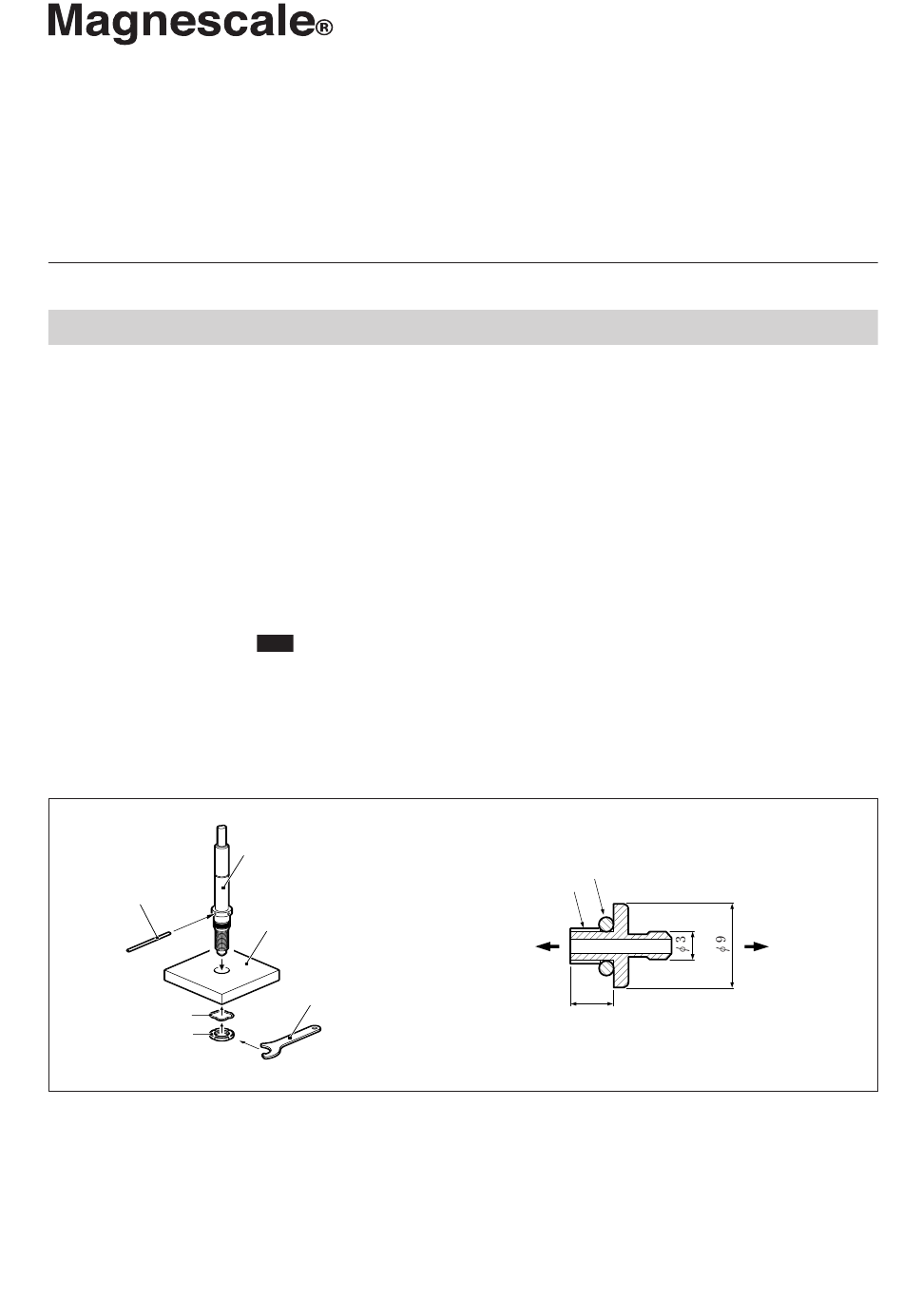

図1
・ 測定子のねじ込み力 : 0.05 〜 0.06 N･m
・ 平面測定子を使用される場合以外は、測定子ゆるみ防止のため、呼び2.5のスプリン
グワッシャのご使用をおすすめします。
・ 測長ユニット取付穴寸法の推奨値は、φ9.7±0.15 mmです｡
・ 取付板厚は以下の通りです。
DG805FLシリーズ
DG810Fシリーズ
・ 取付平行度は測定精度に影響します。
取付板の平行度および測定面に対する直角度は 0.02 mm /14 mm 以下におさえてく
ださい。
・ 測長ユニットの取付には、必ず付属の締め付けナット、ウェーブワッシャ､クランプ
スパナ､回り止めピンを用いてください (図1)。
注意
締め付け力については、ウェーブワッシャが完全に平に潰れる程度を目安としてください。
推奨締付け力 : 0.6 〜 1.0 N･m
最大締付け力 : 2.0 N･m
・ 測長ユニットに取付けるフィッティングは、図2の形状のものを準備してください。
特にM4ねじ部の長さ（測長ユニットにねじ込まれる部分の長さ）は、4.5 mm 以下
としてください。長過ぎる場合、測長ユニットを破損することがあります。
測長ユニット
取付板
測長ユニット本体 へ
ねじ込み
クランプスパナ
: 9 〜 11 mm
: 7 〜 11 mm
O リング
M4
4.5 以下
図2 フィッティング寸法
Series
オリフィス側
チューブへ
単位: mm
1
