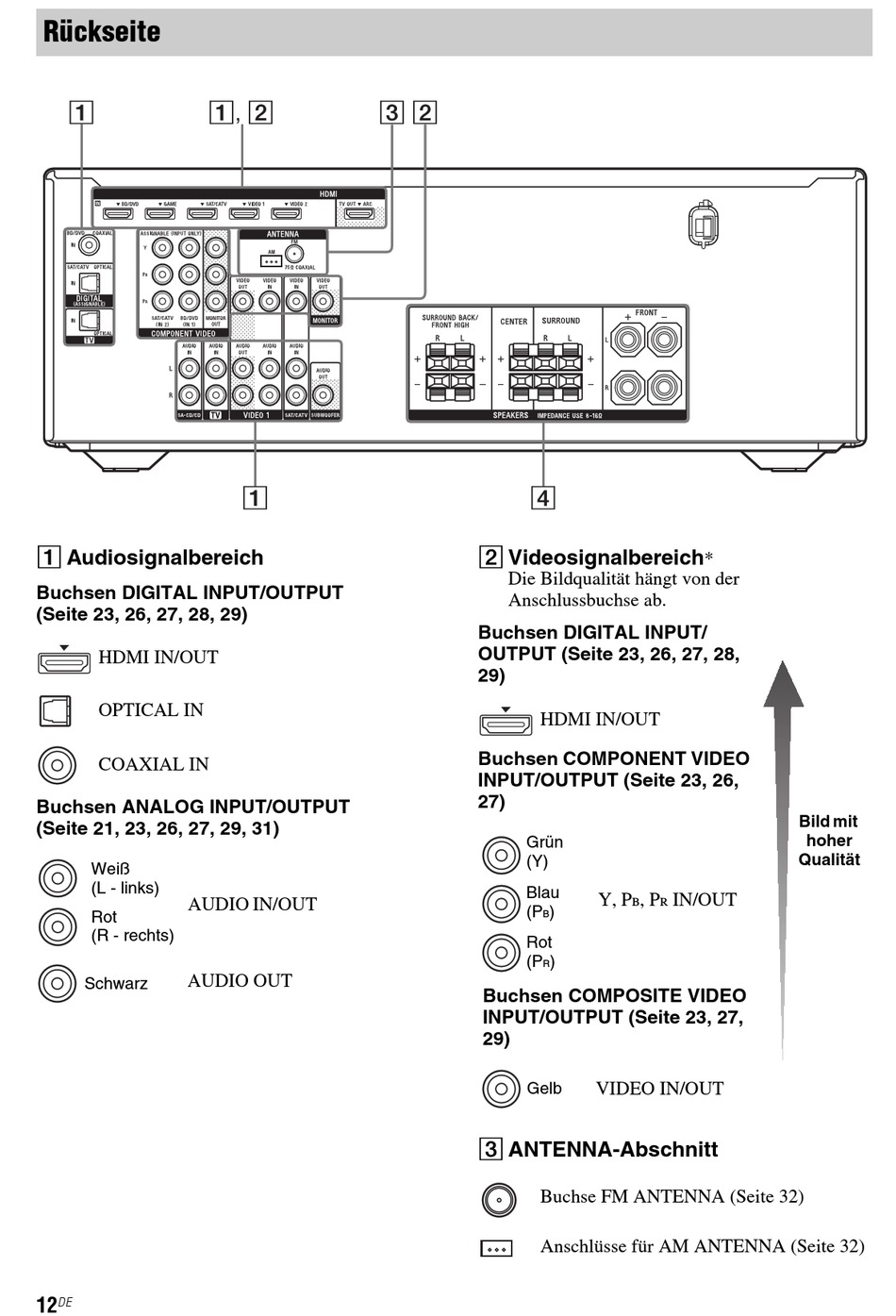

Rückseite
1
A Audiosignalbereich
Buchsen DIGITAL INPUT/OUTPUT
(Seite 23, 26, 27, 28, 29)
HDMI IN/OUT
OPTICAL IN
COAXIAL IN
Buchsen ANALOG INPUT/OUTPUT
(Seite 21, 23, 26, 27, 29, 31)
Weiß
(L - links)
AUDIO IN/OUT
Rot
(R - rechts)
AUDIO OUT
Schwarz
DE
12
1, 2
1
3
2
4
B Videosignalbereich
Die Bildqualität hängt von der
Anschlussbuchse ab.
Buchsen DIGITAL INPUT/
OUTPUT (Seite 23, 26, 27, 28,
29)
HDMI IN/OUT
Buchsen COMPONENT VIDEO
INPUT/OUTPUT (Seite 23, 26,
27)
Grün
(Y)
Blau
(P
B
Rot
(P
R
Buchsen COMPOSITE VIDEO
INPUT/OUTPUT (Seite 23, 27,
29)
Gelb
C ANTENNA-Abschnitt
Buchse FM ANTENNA (Seite 32)
Anschlüsse für AM ANTENNA (Seite 32)
*
Y, P
, P
IN/OUT
B
R
)
)
VIDEO IN/OUT
Bild mit
hoher
Qualität
