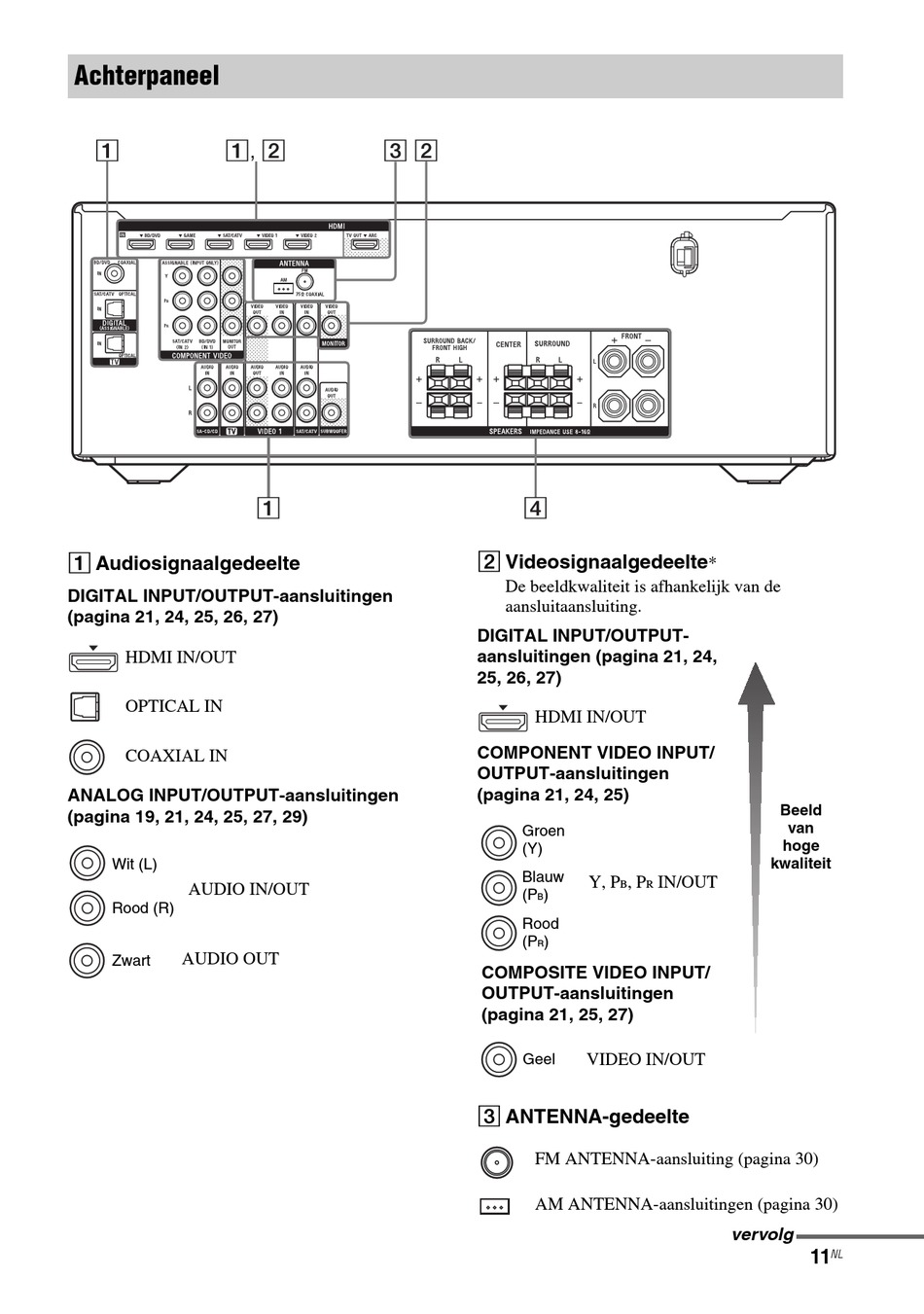

Achterpaneel

1 1, 2
A Audiosignaalgedeelte
DIGITAL INPUT/OUTPUT-aansluitingen
(pagina 21, 24, 25, 26, 27)
HDMI IN/OUT
OPTICAL IN
COAXIAL IN
ANALOG INPUT/OUTPUT-aansluitingen
(pagina 19, 21, 24, 25, 27, 29)
Wit (L)
AUDIO IN/OUT
Rood (R)
AUDIO OUT
Zwart
3 2
1 4
B Videosignaalgedeelte
De beeldkwaliteit is afhankelijk van de
aansluitaansluiting.
DIGITAL INPUT/OUTPUT-
aansluitingen (pagina 21, 24,
25, 26, 27)
HDMI IN/OUT
COMPONENT VIDEO INPUT/
OUTPUT-aansluitingen
(pagina 21, 24, 25)
Groen
(Y)
Blauw
Y, P , P
B R
(P )
B
Rood
(P )
R
COMPOSITE VIDEO INPUT/
OUTPUT-aansluitingen
(pagina 21, 25, 27)
VIDEO IN/OUT
Geel
C ANTENNA-gedeelte
FM ANTENNA-aansluiting (pagina 30)
AM ANTENNA-aansluitingen (pagina 30)
*
Beeld
van
hoge
kwaliteit
IN/OUT
vervolg
NL
11
