Werkzeugbrucherkennung – (Makro L1000)
ANMERKUNG: Der TRS1 kann einen Zyklus zur Werkzeugbruchkontrolle nur bei
Werkzeugen mit festem Kern durchführen. Werkzeuge mit festem Kern sind Werkzeuge,
deren Schneidzähne nicht über die Werkzeugmitte hinausragen. Werkzeuge wie
Spiralbohrer, Gewindebohrer usw. sind als geeignet anzusehen.

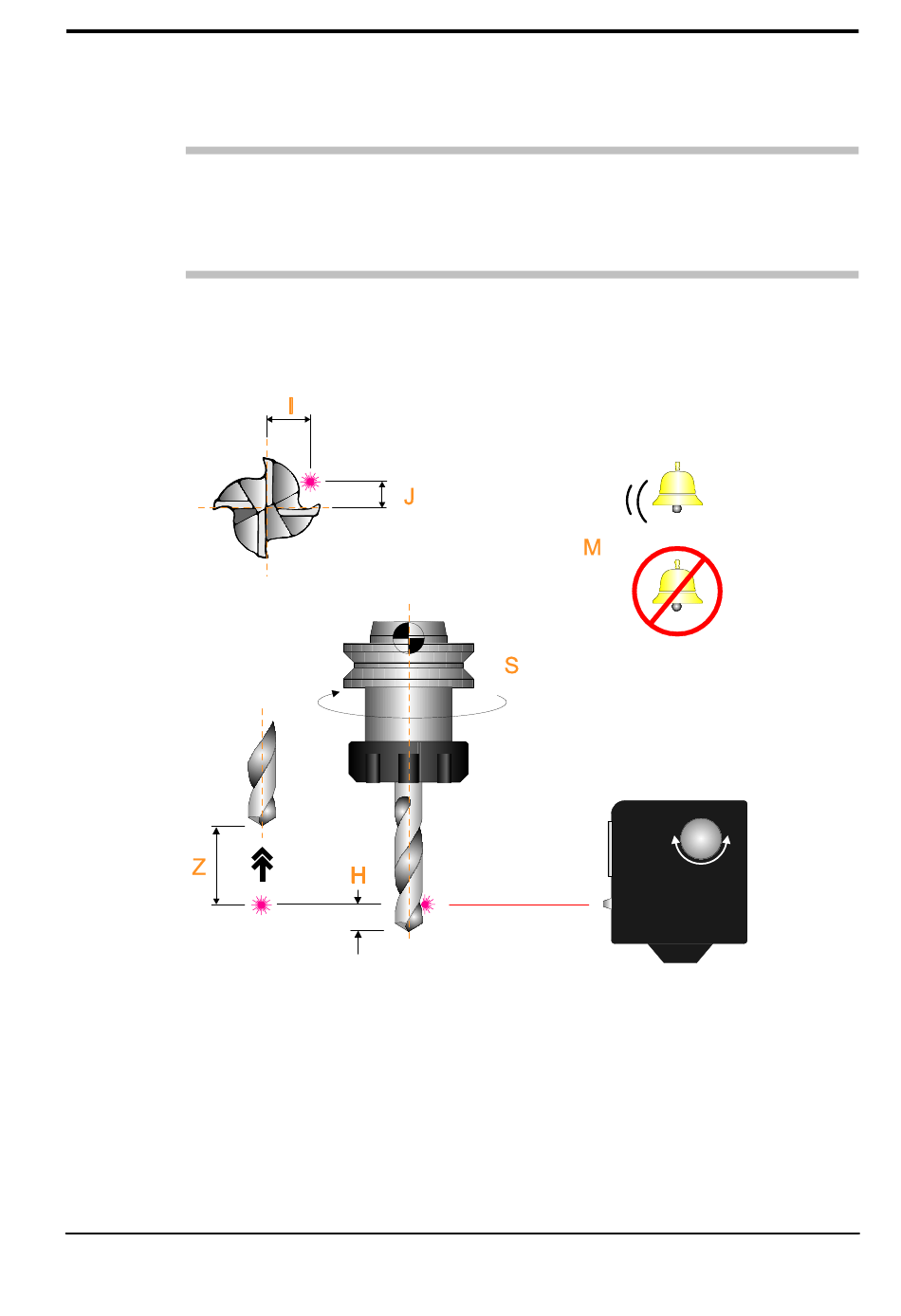

Das Makro L1000 wird zur Brucherkennung bei Schneidwerkzeugen mit festem Kern
eingesetzt. Während des Werkzeugbruchzyklus wird eine Tauchprüfung durchgeführt, bei der
das Werkzeug in Richtung der Spindelachse in den Laserstrahl und aus diesem wieder
hinaus bewegt wird.
Typischerweise muss ein Werkzeug nach einem Bearbeitungsvorgang auf Werkzeugbruch
geprüft werden, bevor das nachfolgende Werkzeug zum Einsatz kommt.
Beschreibung
Die Werkzeugbruchkontrolle erfolgt während das Werkzeug im Strahl rotiert. Die
Bewegungen in den Strahl und wieder heraus erfolgen mit Eilvorschub.
