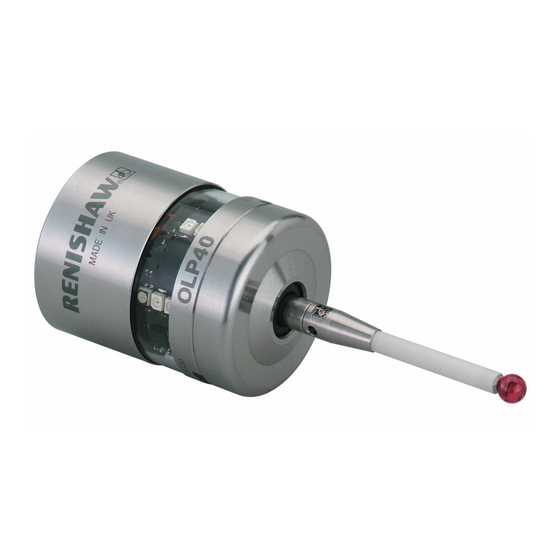

Renishaw OLP40 Schnellstartanleitung
Drehmaschinenmesstaster
Vorschau ausblenden
Andere Handbücher für OLP40:
- Installationshandbuch (46 Seiten) ,
- Schnellstartanleitung (92 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Renishaw OLP40
Inhaltszusammenfassung für Renishaw OLP40
- Seite 1 Quickstart-Anleitung H-5625-8514-05-A OLP40...
- Seite 2 Quickstart-Anleitung Für dieses Produkt stehen weitere Informationen zur Verfügung. Scannen Sie dazu den Barcode oder besuchen Sie www.renishaw.de/olp40. Renishaw-Artikelnummer: H-5625-8514-05-A Erstmalige Veröffentlichung: 11.2020...
- Seite 3 Typ verwendet und in Übereinstimmung Augenschutz empfohlen. mit den Anleitungen im Installationshandbuch eingesetzt werden. Für weitere Informationen Der Messtaster OLP40 hat ein Glasfenster. Bei siehe das Installationshandbuch für den Bruch mit Vorsicht handhaben, um Verletzungen optischen Drehmaschinenmesstaster OLP40 zu vermeiden.
- Seite 4 Dieses Produkt enthält LEDs, die sichtbares und Messtaster fälschlicherweise eine Ruhestellung unsichtbares Licht abstrahlen. (nicht ausgelenkt) signalisieren. Verlassen Sie Der OLP40 ist als Risikogruppe: Freie Gruppe sich nicht allein auf das Messtastersignal, um die (eigensicher) eingestuft. Maschinenbewegung zu stoppen. Das Produkt wurde anhand folgender Norm Informationen für den Installateur der...
- Seite 5 Batterien ½ AA (3,6 V) Lithium-Thionylchlorid × 2 × Saft Dubilier LS 14250 SB-AA02 Tadiran SL-750 Maxell ER3S Xeno XL-050F Sanyo CR 14250 SE Tadiran SL-350, SL-550, TL-4902, TL-5902, TL-2150, TL-5101 Varta CR ½ AA...
- Seite 6 Quickstart-Anleitung Montage des Tastereinsatzes 1,8 Nm – 2,2 Nm M-5000-3707...
- Seite 7 ½ AA-Batterien ACHTUNG: Vor Gebrauch die Batterie-Isolierung aus dem Batteriefach entfernen. Vermeiden Sie unbedingt einen Kurzschluss in den Batteriekontakten, da dadurch Brandgefahr entstehen könnte. Achten Sie darauf, dass die Kontaktstreifen fest sitzen. ...
- Seite 8 Quickstart-Anleitung Konfigurieren des Messtasters In den folgenden Abschnitten werden die Prüfung und Konfiguration der Messtaster- einstellungen beschrieben. Die Trigger Logic™ App vereinfacht den Vorgang mit deutlichen, interaktiven Anweisungen und informativen Videos.
-
Seite 9: Prüfen Der Messtastereinstellungen
Prüfen der Messtastereinstellungen LED-Test > 5 s Zeichenerklärung Kurzes Blinken der LED × Langes Blinken der LED Ausschaltmethode Optisch Aus Kurze Mittlere Lange Ausschaltzeit Ausschaltzeit Ausschaltzeit oder oder oder 12 s 33 s 134 s Einstellung erweiterter Triggerfilter 0 ms 10 ms oder Optische Signalübertragungsmethode... -
Seite 10: Ändern Der Messtaster- Einstellungen
Quickstart-Anleitung Ändern der Messtaster- einstellungen > 5 s Zeichenerklärung Kurzes Blinken der LED LED-Test Langes Blinken der LED Den Tastereinsatz kürzer als 4 Sekunden auslenken, um zur nächsten Menüoption zu gelangen. Den Tastereinsatz länger als 4 s auslenken, um zum nächsten Menü zu gelangen. - Seite 11 Optische Sendeleistung Reduziert Standard Stark (Low Power) reduziert Zurück zur „Ausschaltmethode“ Die neuen Einstellungen sind nun komplett...
- Seite 12 Quickstart-Anleitung Montage des Messtasters an einer Werkzeugaufnahme × 2 SW 2 mm × 2 SW 2 mm × 4 × 4 SW 2 mm × 2 0,5 Nm – 1,5 Nm...
- Seite 13 Einstellung des Rundlaufs des Tastereinsatzes Ausrichten in X-Achse < ±20 μm × 4 × 4 Ausrichten in Y-Achse × 4 < ±20 μm < ±20 μm 1,5 Nm – 2,2 Nm × 2 × 4 × 4...
- Seite 14 Quickstart-Anleitung Reinigung Verwenden Sie ein sauberes Tuch.
-
Seite 15: Omm-2 Anzeigediagnostik
OMM-2 Anzeigediagnostik HINWEIS: Ihr OMM-2 kann von dieser AKTIVE SYSTEM-LED Abbildung leicht abweichen. Messtaster 1 Messtaster 2 SIGNAL-LED Messtaster 3 Signal in Ordnung Interferenzen oder schwaches Signal START-LED Kein Signal Start BATTERIESTAND-NIEDRIG-LED Batterien schwach FEHLER-LED Überlastfehler Keine Messtasterübertragung Ein zweites moduliertes Signal wurde empfangen Interferenzen oder ein schwaches Messtastersignal... - Seite 16 Quickstart-Anleitung Leere Seite.
-
Seite 17: Haftungsausschluss
Garantie © 2010–2020 Renishaw plc. Alle Rechte vorbehalten. Produkte, die während der Garantiezeit Mängel Dieses Dokument darf ohne vorherige schriftliche aufweisen, sind an den Verkäufer zurückzugeben. Genehmigung von Renishaw weder ganz noch Für den Erwerb von Renishaw-Produkten von teilweise kopiert oder vervielfältigt werden, oder... -
Seite 18: Eu-Konformitätserklärung
Quickstart-Anleitung EU-Konformitätserklärung Renishaw plc erklärt in alleiniger Verantwortung, dass der OLP40 allen einschlägigen Recht- svorschriften der Union entspricht. Der vollständige Text der EU-Konformitäts- erklärung ist verfügbar unter: www.renishaw.de/mtpdoc WEEE-Richtlinie Der Gebrauch dieses Symbols auf Produkten von Renishaw und/oder den beigefügten Unterlagen gibt an, dass das Produkt nicht mit allgemeinem Haushaltsmüll entsorgt werden darf. - Seite 19 Patente Merkmale des OLP40 und Merkmale ähnlicher Produkte sind durch ein oder mehrere der folgenden Patente oder Patentanmeldungen geschützt: EP 1130557 JP 3967592 EP 1185838 JP 4754427 EP 1373995 JP 4773677 EP 1477767 JP 4851488 EP 1477768 US 6472981 EP 1701234...
