Seite 5
. Gewährleistung Sofern nicht zwischen Ihnen und Renishaw etwas im Rahmen eines separaten schriftlichen Vereinbarung vereinbart und unterzeichnet wurde, werden die Ausrüstung und/oder Software gemäß den allgemeinen Geschäftsbedingungen von Renishaw verkauft, die Sie zusammen mit dieser Ausrüstung und/oder Software erhalten oder auf Anfrage bei Ihrer lokalen Renishaw Niederlassung erhältlich sind .
Seite 6
Patente Merkmale des RMP600 Messtasters und ähnlicher Produkte von Renishaw sind durch ein oder mehrere der folgenden Patente und/oder Patentanmeldungen geschützt: US 8140287 CN 100416216 EP 2216761 JP 5611297 WO 2019/063991 CN 100466003 EP 3688405 JP 7184880 WO 2022/185113 CN 101142461...
Seite 7
Dieses RMP600 Produkt enthält die folgende Drittanbietersoftware: BSD 3-Clause Licence This product’s firmware has been developed by Renishaw with the use of the Microchip libraries, under the following licensing terms:- This software is developed by Microchip Technology Inc . and its subsidiaries (“Microchip”) .
Seite 8
Vorgesehene Verwendung Der RMP600 ist ein Spindelmesstaster mit Funksignalübertragung zur automatischen Werkstückprüfung und -einrichtung auf Multitasking-Maschinen, Bearbeitungszentren sowie Bearbeitungszentren in Gantry- Bauweise . Sicherheitshinweise Informationen für den Benutzer Dieses Produkt wird mit nicht wiederaufladbaren Batterien geliefert, die kein Lithium enthalten. Beziehen Sie sich auf die Unterlagen des Batterieherstellers für spezifische Richtlinien zu Betrieb, Sicherheit und...
Seite 9
Beim Arbeiten mit Werkzeugmaschinen wird ein Augenschutz empfohlen . Der Messtaster RMP600 hat ein Glasfenster . Bei Bruch mit Vorsicht handhaben, um Verletzungen zu vermeiden . Informationen für den Maschinenlieferanten/-installateur Es obliegt dem Maschinenlieferanten, den Anwender über alle Gefahren zu unterrichten, die sich aus dem Betrieb der Ausrüstung ergeben, einschließlich solcher, die in der Renishaw-Produktdokumentation...
Seite 10
Leere Seite RMP600 (QE) Funkmesstaster für Werkzeugmaschinen: Bevor Sie beginnen...
Seite 11

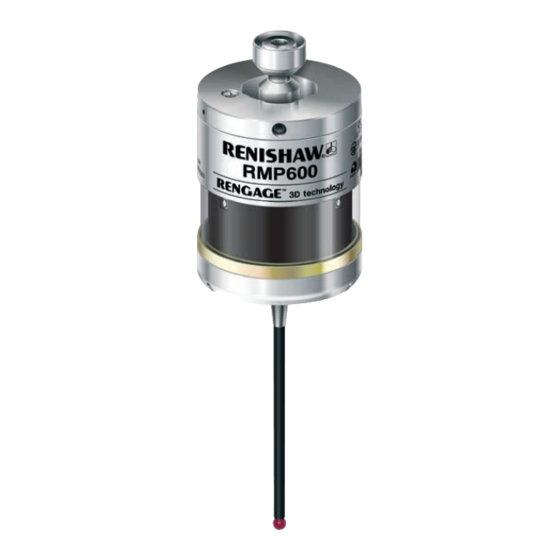

RMP600 Grundlagen Einführung Der RMP600 (Modell RMP600QE) ist ein Funkmesstaster der neuen Generation zum Einsatz mit dem RMI-Q oder RMI-QE Funksignalempfänger und Interface . HINWEIS: RMP600 Messtaster der älteren Generation ohne die Kennzeichnung „Modell RMP600QE“ können nicht mit dem RMI-QE verwendet werden .
Seite 12
. Bisher war dieser Prozess sehr zeitintensiv . Der RMP600 besitzt eine extrem geringe Antastunsicherheit, daher ist eine einfache Kalibrierroutine ausreichend, damit der Messtaster 2D- und 3D-Flächen messen kann . Der erforderliche Zeitaufwand wird stark reduziert . Zusätzlich werden Fehler durch die Änderungen der Umgebungsbedingungen reduziert, die sich während einer langen Kalibrierzeit bemerkbar machen .
Seite 13
Interface (Renishaw Art . Nr . H-6551-8521) . Der RMP600 muss entweder mit einem RMI-Q oder einem RMI-QE gepaart werden . Vor der ersten Paarung ist der RMP600 für den Betrieb im RMI-QE Modus voreingestellt . Beim LED-Test blinken die LEDs jeweils zweimal rot, grün und blau .
Seite 14
JETZT BEI Opti-Logic™ Opti-Logic ist der Vorgang des Sendens und Empfangs von Daten von der App zu einem Renishaw- Werkzeugmaschinenmesstaster mittels Lichtimpulsen (für nähere Informationen siehe Seite 4-1, „Konfigurieren des Messtasters mit der Probe Setup App“). Einstellmethode Trigger Logic™...
Seite 15
Der RMP600 Messtaster arbeitet in einer von drei Betriebsarten: Bereitschaftsmodus (Stand-by) – Der Messtaster wartet auf ein Einschaltsignal . HINWEIS: Der RMP600 wechselt in den Energiesparmodus, wenn das Systeminterface abgeschaltet wird oder sich über einen Zeitraum von 30 Sekunden außerhalb des Übertragungsbereichs befindet (der Energiesparmodus ist nur im Modus „Einschalten durch Funksignal“...
Seite 16
Ausschalten über Zeit ist beim Level-Startmodus nicht verwendbar. Weitere Informationen finden Sie in der Installationsanleitung RMI-Q Funksignalempfänger und Interface (Renishaw Art . Nr . H-5687-8511) oder der Installationsanleitung RMI-QE Funksignalempfänger und Interface (Renishaw Art . Nr . H-6551-8521) . Der RMP600 muss mindestens 1 Sekunde lang eingeschaltet bleiben, bevor er ausgeschaltet werden kann .
Seite 17
Triggerfilter Durch starke Vibrationen und Stöße ist es möglich, dass der Messtaster unerwünschte Schaltsignale auslöst. Über die Triggerfilter-Einstellungen lässt sich die Betriebskonfiguration des RMP600 ändern, um sie optimal an die speziellen Betriebsbedingungen der Maschine anzupassen Stufe 1 bietet eine Konfiguration mit niedriger Latenz zur Messung im Maschinenbeschleunigungsbereich mit kurzen Anfahrwegen .
Seite 18
Energiesparmodus Betrifft nur den Modus „Einschalten durch Funksignal“ bei Verwendung des RMP600 mit einem RMI-Q . Wenn sich der RMP600 im Bereitschaftsmodus befindet und der RMI-Q ausgeschaltet ist oder sich außerhalb des Übertragungsbereichs befindet, wechselt der Messtaster in den Energiesparmodus, einen Low-Power-Modus zur Schonung der Batterielebensdauer .
Seite 19
Es können unbegrenzt viele Messtaster mit einem RMI-Q arbeiten; diese müssen lediglich den gleichen Maschinen-Farbcode wie der bereits gepaarte Messtaster verwenden . Werksseitig ist der Modus zur Verwendung mehrerer RMP600 Messtaster auf „Modus Aus“ eingestellt . Falls ein oder mehrere Messtaster zu einem bestehenden System mit nur einem Messtaster hinzugefügt werden sollen, müssen alle Messtaster auf den Modus zur Verwendung mehrerer Messtaster und einen...
Seite 20
Die Paarung ist bei der Erstinstallation erforderlich . Ansonsten muss eine Paarung nur erfolgen, wenn der RMP600, RMI-Q oder RMI-QE ausgetauscht werden . Durch die Paarung mit einem RMI-Q oder RMI-QE wird der RMP600 für den Betrieb im RMI-Q- bzw . RMI-QE-Modus konfiguriert. Die jeweiligen Messtastereinstellungen werden entsprechend angezeigt.
Seite 21
RMP600 Abmessungen Schalter in der Werkzeugaufnahme (optional) Fenster Batteriefach Werkzeugaufnahmen sind auf Anfrage bei Renishaw erhältlich M4-Taster 15° 15° XY-Überlauf Messtasterstatus LED Abmessungen in mm Maximaler Überlauf des Tasters Tasterlänge ±X/±Y www.renishaw.de/rmp600 2-11...
Seite 22
(in Richtung der höchsten Antastkraft und bei Verwendung eines 50-mm-Tasters aus Kohlefaser) . Die Überlaufkraft des Tasters in + Z-Richtung tritt 7 µm bis 8 µm nach dem Auslösepunkt auf und steigt um bis zu 1,5 N/mm, bis die Maschine anhält . 2-12 RMP600 (QE) Funkmesstaster für Werkzeugmaschinen: RMP600 Grundlagen...
Seite 23
+5 °C bis +55 °C Batterietypen 2 × AA 1,5 V Alkaline oder 2 × AA 3,6 V Lithium-Thionylchlorid (LTC) Restlebensdauer der Batterien Ungefähr eine Woche nach erstmaligem LED-Warnhinweis für „Batterien schwach“ (ausgehend von 5%-Nutzung) Typische Batterielebensdauer Siehe Tabelle auf Seite 2-14 www.renishaw.de/rmp600 2-13...
Seite 24
Wird hingegen eine RMI-Q Interface-/Empfängereinheit verwendet, ist mit einer im Vergleich zu den obigen Angaben kürzeren Lebensdauer zu rechnen . Bei Verwendung eines RMP600 im Modus „Schnelles Einschalten durch Funksignal“ reduziert sich die Batterielebensdauer sowohl beim Betrieb als auch im Bereitschaftszustand um 5 % .
Seite 25
Masse (g) Die angebotenen Taster aus Kohlefaser gewährleisten die bestmögliche Leistung des RMP600 . Unter Umständen eignen sich die angebotenen Taster aus Kohlefaser nicht für jede RMP600 Anwendung und es muss eine Sondertaster-Konfiguration gewählt werden, um den jeweiligen Anforderungen gerecht zu werden .
Seite 26
Leere Seite 2-16 RMP600 (QE) Funkmesstaster für Werkzeugmaschinen: RMP600 Grundlagen...
Seite 27
Maschine möglich, vorausgesetzt, dass der Messtaster und RMI-Q bzw . RMI-QE im umseitig abgebildeten Signalübertragungsbereich bleiben . Die Signalübertragung verschlechtert sich durch anhaftende Späne und Kühlmittel am RMP600 und RMI-Q bzw . RMI-QE . Reinigen Sie diese nach Bedarf, um eine möglichst uneingeschränkte Signalübertragung zu gewährleisten .
Seite 28
RMI-Q stromlos ist und das System die Einschaltmethode „Einschalten durch Funksignal“ verwendet („Ausschalten durch Funksignal“ oder „Ausschalten über Zeit“) . Der RMP600 wechselt 30 Sekunden nach dem Ausschalten des RMI-Q (oder wenn der RMP600 außer Reichweite ist) in den Energiesparmodus . Im Energiesparmodus sucht der RMP600 alle 30 Sekunden nach einem eingeschalteten RMI-Q .
Seite 29
Den Messtaster für den Betrieb vorbereiten Montage des Tasters 1,8 Nm – 2,2 Nm M-5000-3707 www.renishaw.de/rmp600...
Seite 30
Nach dem Einsetzen der Batterien zeigen die LED die aktuellen Messtastereinstellungen an (für weitere Informationen siehe Seite 4-2,, „Anzeigen der Messtastereinstellungen“) . Für weitere Informationen und eine Liste geeigneter Batterietypen siehe Seite 5-2, „Wechseln der Batterien“ . RMP600 (QE) Funkmesstaster für Werkzeugmaschinen: Systeminstallation...
Seite 31
Montage des Messtasters an einer Werkzeugaufnahme HINWEIS: Soll der RMP600 mit einem Schalter in der Werkzeugaufnahme verwendet werden, muss der Stopfen auf der Rückseite des Messtasters mit Hilfe einer Zange entfernt werden . An dessen Stelle ist dann der Kontaktstift (A-4038-0303) einzusetzen .
Seite 32
Sollte das Messtastersystem herunterfallen, muss es auf Rundlauf geprüft werden . Niemals zum Einstellen auf den Messtaster schlagen oder klopfen . × 4 360° ±10 μm × 2 6,0 Nm – 8,0 Nm 1,5 Nm – 2,2 Nm × 4 ±10 μm ±2,5 μm RMP600 (QE) Funkmesstaster für Werkzeugmaschinen: Systeminstallation...
Seite 33
Kalibrieren des RMP600 Warum muss der Messtaster kalibriert werden? Der Spindelmesstaster ist ein Teil des Messsystems, das mit der CNC-Steuerung kommuniziert . Jeder Systembestandteil verursacht eine kleine Abweichung zwischen der Antastposition der Tastkugel und der an die Steuerung gemeldeten Position . Ohne Kalibrierung des Messtasters wären diese Abweichungen im Messergebnis enthalten .
Seite 34
Messtasters, die auf dem elektronischen Auslösepunkt basiert . Sie unterscheidet sich von der physikalischen Länge der Messtasterbaugruppe . Darüber hinaus kann dieser Vorgang automatisch Abweichungen von Maschine und Aufspannhöhe kompensieren, indem er den gespeicherten Wert für die Messtasterlänge nachstellt . RMP600 (QE) Funkmesstaster für Werkzeugmaschinen: Systeminstallation...
Seite 35
Messtasterkonfiguration Messtasterkonfiguration mit der Probe Setup App Die Probe Setup App vereinfacht die Konfiguration der Renishaw Werkzeugmaschinenmesstaster, die mit Opti-Logic™ oder Trigger Logic™ kompatibel sind . Die App bietet klare, anschauliche Schritt-für-Schritt-Anleitungen und Video-Lerneinheiten, die den Benutzer durch die Einrichtung und Konfiguration eines Renishaw-Messsystems für Werkzeugmaschinen führen .
Seite 36
(siehe „Einstellungen – Modus zur Verwendung mehrerer Messtaster“ für die 16 möglichen Maschinen-Farbcodes) Modus Aus Modus Ein Maschine 16 Maschine 1 Maschine 2 oder oder oder oder Ladezustand der Batterien Batterien gut Batterien schwach oder Messtaster im Bereitschaftsmodus (nach 5 Sekunden) RMP600 (QE) Funkmesstaster für Werkzeugmaschinen: Messtasterkonfiguration...
Seite 37
Maschine 5 Maschine 6 Maschine 7 Maschine 8 oder oder oder Maschine 9 Maschine 10 Maschine 11 Maschine 12 oder oder oder Maschine 13 Maschine 14 Maschine 15 Maschine 16 oder oder oder Zurück zu „Modus Aus“ www.renishaw.de/rmp600...
Seite 38
Ein (30 s) „Energiesparmodus“ (nur RMI-Q) Ein (5 s) Modus zur Aus (Werkseinstellung) Verwendung mehrerer Messtaster Siehe Ein (Maschinennummer) (nur RMI-Q) „Einstellungen für mehrere Messtaster“ Die Werkseinstellungen gelten nur für Kit A-4071-2001. RMP600 Seriennr............ RMP600 (QE) Funkmesstaster für Werkzeugmaschinen: Messtasterkonfiguration...
Seite 39
Interface unabhängig vom Konfigurationsverfahren für andere Messtastereinstellungen. Für eine Paarung des RMP600 mit dem RMI-Q oder RMI-QE setzen Sie die Batterien ein oder, falls bereits eingesetzt, nehmen Sie sie heraus und setzen Sie sie nach fünf Sekunden wieder ein .
Seite 40
20 Sekunden Messtaster im Messtaster im Bereitschaftsmodus Bereitschaftsmodus War die Paarung nicht erfolgreich, wird „Paarungsmodus Aus“ nach acht Sekunden nochmals angezeigt . Den Taster weniger als vier Sekunden auslenken, um wieder „Paarungsmodus Ein“ auszuwählen . RMP600 (QE) Funkmesstaster für Werkzeugmaschinen: Messtasterkonfiguration...
Seite 41
Messtaster im Bereitschaftsmodus Bereitschaftsmodus War die Paarung nicht erfolgreich, wird „Paarungsmodus Aus“ nach acht Sekunden nochmals angezeigt . Wenn „Paarungsmodus Aus (RMI-QE gefunden)“ angezeigt wird, lenken Sie den Taster kürzer als vier Sekunden aus, um „Paarungsmodus aktiv“ erneut auszuwählen . www.renishaw.de/rmp600...
Seite 42
Die Systemeinrichtung wird mithilfe von Trigger Logic™ und durch Einschalten des RMI-Q erreicht . Alternativ kann die Paarung mit einem RMI-Q auch unter Verwendung von ReniKey, einem Maschinen- Makrozyklus von Renishaw, bei dem der RMI-Q nicht ein- und ausgeschaltet werden muss, erreicht werden .
Seite 43
HINWEIS: Informationen zur Paarung von bis zu vier Funkmesstastern entnehmen Der Messtaster befindet sich nun im Sie bitte der Installationsanleitung RMI-Q Bereitschaftsmodus und das System Funksignalempfänger und Interface ist einsatzbereit . (Renishaw Art . Nr . H-5687-8511) . > 20 s www.renishaw.de/rmp600...
Seite 44
Die Paarungsdaten bleiben auch bei einer Neukonfiguration der Messtastereinstellungen oder einem Batteriewechsel erhalten . Die Paarung kann überall innerhalb des Signalübertragungsbereichs erfolgen . Ein RMP600, der mit einem RMI-QE gepaart wurde, muss an diesem abgemeldet werden, bevor er erneut mit einem anderen RMI-QE gepaart werden kann .
Seite 45
Der Messtaster befindet sich nun im Bereitschaftsmodus und das System ist einsatzbereit . > 20 s HINWEIS: Informationen zur Paarung von bis zu vier Funkmesstastern entnehmen Sie bitte der Installationsanleitung RMI-QE Funksignalempfänger und Interface (Renishaw Art . Nr . H-6551-8521) . www.renishaw.de/rmp600 4-11...
Seite 46
120 Sekunden nicht auslenken . LED-Test Zum Beenden den Taster mindestens 20 Sekunden nicht auslenken. Den Taster ununterbrochen auslenken, bis der Batteriestatus am Ende der Einstellsequenz angezeigt wird . Ladezustand der Batterien Batterien gut Batterien schwach oder 4-12 RMP600 (QE) Funkmesstaster für Werkzeugmaschinen: Messtasterkonfiguration...
Seite 47
Energiesparmodus (nur bei „Einschalten durch Funksignal“) 30 s Beenden Sie die Trigger Logic-Einstellungen hier, es sei denn, Sie möchten den „Modus zur Verwendung mehrerer Messtaster“ einstellen . In diesem Fall lenken Sie den Taster länger als vier Sekunden lang aus . www.renishaw.de/rmp600 4-13...
Seite 48
Messtaster, müssen aber nicht mit dem RMI-Q gepaart werden . Für weitere Informationen zum Paaren eines RMP600 mit einem RMI-Q siehe Seite 4-8, „Paarung RMP600 – RMI-Q“ . Nach erfolgter Paarung meldet der RMP600 „Paarung erfolgreich“ und wechselt nach 20 Sekunden in den Bereitschaftsmodus .
Seite 49
Zum Beenden den Taster mindestens 120 Sekunden nicht auslenken . LED-Test Zum Beenden den Taster mindestens 20 Sekunden nicht auslenken. Den Taster ununterbrochen auslenken, bis der Batteriestatus am Ende der Einstellsequenz angezeigt wird . Ladezustand der Batterien Batterien gut Batterien schwach oder www.renishaw.de/rmp600 4-15...
Seite 50
Zurück zu „Einschaltmethode“ Die neuen Einstellungen sind nun komplett, Messtaster im Bereitschaftsmodus HINWEIS: Weitere Informationen zum Herstellen des „Paarungsmodus“ bei Verwendung eines RMP600 mit einem RMI-QE finden Sie in Abschnitt 4.5 unter „Messtaster-Paarungsfunktion“ . 4-16 RMP600 (QE) Funkmesstaster für Werkzeugmaschinen: Messtasterkonfiguration...
Seite 51
Sie ihn nochmals ausgelenkt, bis die LEDs achtmal gelb geblinkt haben . Dadurch werden alle Messtastereinstellungen gelöscht und der Messtaster auf die Standardeinstellungen zurückgesetzt . Im Anschluss an den LED-Test kehrt der RMP600 zu Trigger Logic zurück und zeigt „Ausschaltmethode“ an .
Seite 52
(nicht möglich bei Auswahl des „Modus zur mit Schalter in durch oder oder Verwendung mehrerer Messtaster“) Werkzeugaufnahme Drehen Lassen Sie den Taster los . Lenken Sie den Taster 20 Sekunden lang aus, bis die Status-LEDs achtmal gelb aufblinken . 4-18 RMP600 (QE) Funkmesstaster für Werkzeugmaschinen: Messtasterkonfiguration...
Seite 53
Einschaltmethode Trigger Logic-Menü zurück und zeigt „Ausschaltmethode“ an . Konfigurieren Sie den Messtaster je nach Bedarf mittels Trigger Logic. HINWEIS: Der RMP600 bleibt auch nach Aktivierung der Master-Reset-Funktion weiterhin mit dem RMI-Q bzw . RMI- QE gepaart . www.renishaw.de/rmp600 4-19...
Seite 54
Die Batterien entleeren sich wieder und der Messtaster hört wieder auf zu funktionieren . Die Batterien erholen sich wieder, um den Messtaster erneut mit Strom zu versorgen, und der ganze Ablauf wiederholt sich . 4-20 RMP600 (QE) Funkmesstaster für Werkzeugmaschinen: Messtasterkonfiguration...
Seite 55
Wischen Sie das Messtasterfenster mit einem sauberen Tuch ab, um Verschmutzungen zu entfernen . Die Reinigung sollte regelmäßig erfolgen, um eine optimale Signalübertragung zu gewährleisten . VORSICHTSHINWEIS: Der Messtaster RMP600 hat ein Glasfenster . Bei Bruch mit Vorsicht handhaben, um Verletzungen zu vermeiden .
Seite 56
Achten Sie beim Auswechseln der Batterien auf die Polarität . Beschädigen Sie hierbei nicht die Dichtung des Batteriefachs . Nur spezifizierte Batterien dürfen verwendet werden. Leere Batterien müssen entsprechend den jeweiligen nationalen Vorschriften entsorgt werden . Batterien niemals ins Feuer werfen . RMP600 (QE) Funkmesstaster für Werkzeugmaschinen: Wartung...
Seite 57
AA 1,2 V Tadiran: SL-760/S, TL-5903/S, TL-2100/S Xeno: XL-060F HINWEIS: Auch andere Hersteller bieten Lithium-Thionylchlorid-Batterien an . Diese wurden jedoch nicht von Renishaw geprüft . Ein ordungsgemäßer Betrieb des Messtasters kann daher nicht garantiert werden . www.renishaw.de/rmp600...
Seite 58
Zum Entfernen der äußeren Dichtung diese am Rand fassen und abziehen . Innere Dichtung prüfen Prüfen Sie die innere Dichtung auf erkennbare Schäden . Senden Sie den Messtaster an Ihre Renishaw- Niederlassung, falls die Dichtung beschädigt ist . VORSICHTSHINWEIS: Die innere Dichtung nicht entfernen . Dadurch erlischt ihre Garantie .
Seite 59
M3-Schraube SW 2,5 mm 1 Nm Abdeckung Äußere Dichtung Innere Dichtung www.renishaw.de/rmp600...
Seite 60
Leere Seite RMP600 (QE) Funkmesstaster für Werkzeugmaschinen: Wartung...
Seite 61
ändern . Falsche Einstellung bei „Modus zur Konfiguration prüfen und Verwendung mehrerer Messtaster“ entsprechend ändern . (nur RMI-Q) . RMP600 Energiesparmodus (nur Sicherstellen, dass sich der RMI-Q und bei „Einschalten durch Messtaster innerhalb des Funksignal“) . Übertragungsbereichs befindet, und bis zu 30 Sekunden warten;...
Seite 62
0,2 s auf 0,5 s vor der schnelle Bewegung erfolgt (nur im Messbewegung stellen . „Auto-Reset“-Modus) . Messtaster während Drehung oder Den Messtaster aus- und wieder schnellen Bewegung kollidiert (nur einschalten . im „Auto-Reset“-Modus) . RMP600 (QE) Funkmesstaster für Werkzeugmaschinen: Fehlersuche...
Seite 63
Maschine durchführen . Die Status-LEDs des Funkübertragung unterbrochen – Position des RMI-Q oder RMI-QE RMP600 entsprechen RMP600 außerhalb des RMI-Q bzw . prüfen; für weitere Informationen nicht den Status-LEDs siehe Seite 3-2 „Arbeitsbereich” . RMI-QE Übertragungsbereichs . am RMI-Q bzw. RMI-QE.
Seite 64
Informationen siehe Seite 3-2 „Arbeitsbereich” . Batterien leer . Batterien wechseln . RMP600 und RMI-Q bzw . RMI-QE RMP600 und RMI-Q bzw . RMI-QE wurden nicht gepaart . paaren; für weitere Informationen siehe Seite 4-8 „Paarung RMP600 –...
Seite 65
Montagehalterung Unterlegscheiben und Muttern . RMI-QE A-6551-0120 RMI-QE Montagehalterung mit Befestigungsschrauben, Montagehalterung Unterlegscheiben und Muttern . Dokumentation. Diese kann von unserer Website unter www.renishaw.de heruntergeladen werden RMI-Q H-5687-8511 Installationsanleitung: Benutzerinformation zur Einrichtung des RMI-Q . RMI-QE H-6551-8521 Installationsanleitung: Benutzerinformation zur Einrichtung des RMI-QE .
